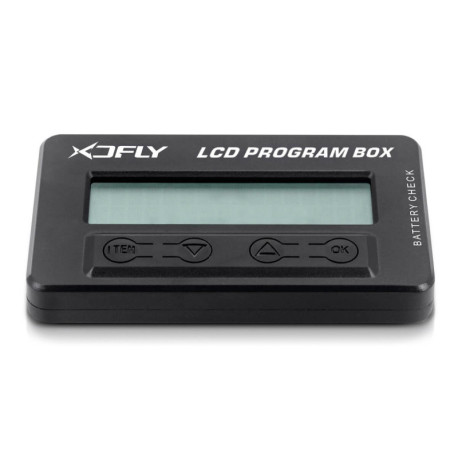

Wielofunkcyjny programator LCD do wybranych kontrolerów serii XDFly służy do łatwego i szybkiego programowania kontrolerów – zarówno w domu „na stole”, jak i na lotnisku. Dodatkowo może służyć jako tester serwomechanizmów, umożliwia również pomiar szerokości i częstotliwości impulsów sygnału, np. na wyjściu odbiornika. Wyposażony jest również w wejście umożliwiające pomiar napięcia całkowitego oraz napięcia poszczególnych ogniw pakietów baterii litowych 2-8S.
1. PROGRAMOWANIE STEROWNIKA

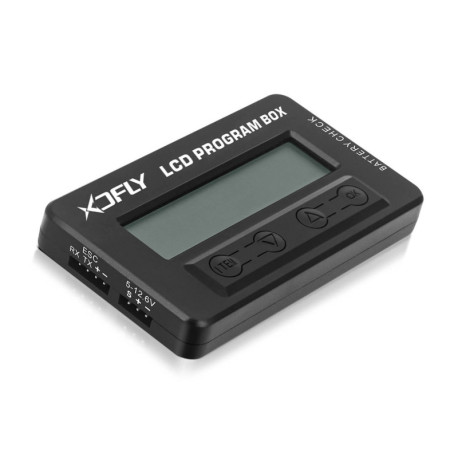

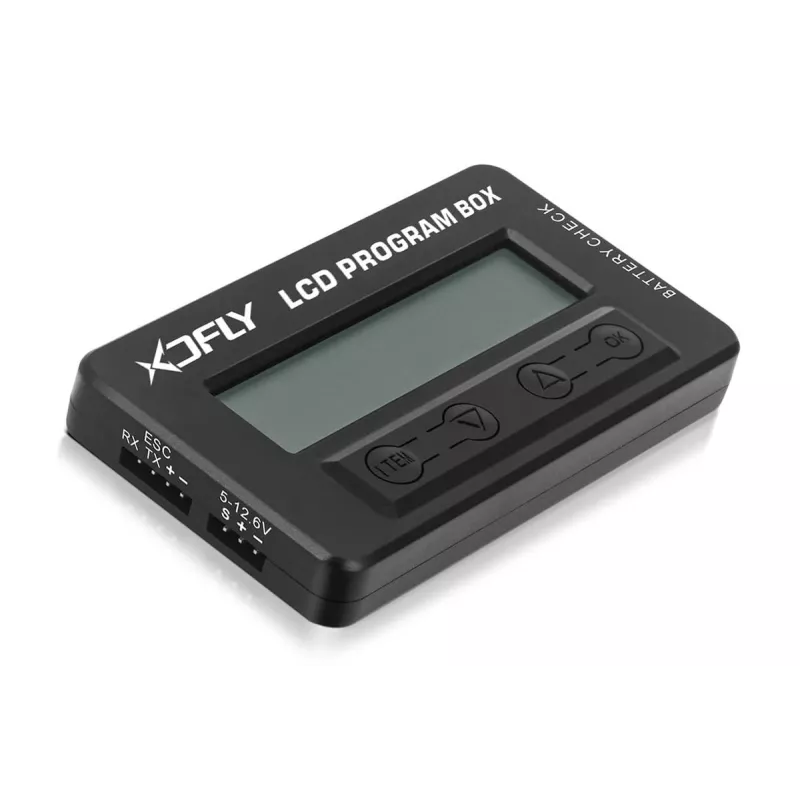

Podłączenie kontrolera odbywa się za pomocą kabla serwo lub specjalnego kabla programującego (w zależności od typu kontrolera), gniazda znajdują się po lewej stronie kontrolera. Zasilanie kontrolera odbywa się ze stabilizatora BEC kontrolera XDFly. Programowanie odbywa się przy podłączonym silniku i akumulatorze napędowym.

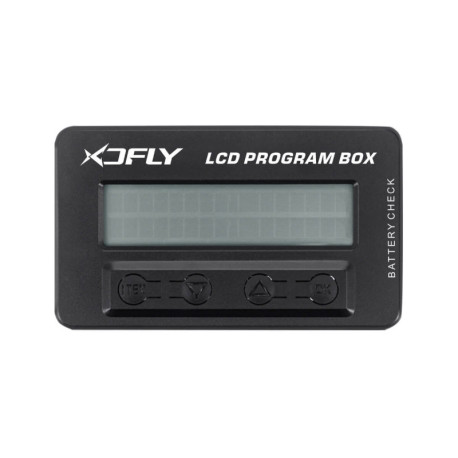

Do programowania służą cztery przyciski na przednim panelu kontrolera. Za ich pomocą wybiera się funkcje programu („ELEMENT”) do regulacji i przyciskami strzałek ustawia się ich wartości. Przycisk „OK” potwierdza zmianę i przesyła ją do sterownika. Nazwa funkcji programu i jej wartość są wyświetlane na dwuwierszowym wyświetlaczu LCD.
Sposób podłączenia sterownika do wielofunkcyjnego programatora LCD zależy od jego rodzaju – różni się w zależności od tego, czy sterownik posiada specjalny kabel programujący, gniazdo itp. Podczas podłączania należy ściśle przestrzegać instrukcji dołączonych do programu i sterownika.
2. POMIAR SZEROKOŚCI I CZĘSTOTLIWOŚCI IMPULSÓW SYGNAŁU SERWO
Po podłączeniu do wyjścia kanałowego odbiornika, programator LCD umożliwia pomiar częstotliwości i szerokości impulsów sterujących sygnału sterującego z modulacją szerokości (PWM) dla klasycznych serwomechanizmów.
3. SERVOTESTER
Programator LCD może również służyć jako źródło sygnału sterującego do testowania serwomechanizmów, kontrolerów i innych urządzeń modelarskich. W takim przypadku konieczne jest podłączenie źródła zasilania (np. akumulatora odbiornika) do programatora LCD i testowanego serwomechanizmu.
4. WOLTOMIERZ DO SPRAWDZANIA NAPIĘCIA BATERII LITOWYCH
Podłącz złącze serwisowe zestawu do gniazda „BATTERY CHECK” po prawej stronie skrzynki; na wyświetlaczu pojawi się wówczas napięcie całego zestawu i poszczególnych ogniw. (Podczas pomiaru napięcia, programator LCD zasilany jest ze złącza serwisowego mierzonego zestawu, nie wymaga dodatkowego źródła zasilania.)
Kompatybilne sterowniki XDFly
Zestaw programatora zawiera: wielofunkcyjny programator LCD, kabel połączeniowy 3- i 4-żyłowy, instrukcję.
| Zasilanie [V] | 5 - 12,6 |
| Długość [mm] | 84 |
| Szerokość [mm] | 49 |
| Wysokość [mm] | 11,5 |
| Waga [g] | 40 |
