XDFly LCD programátor

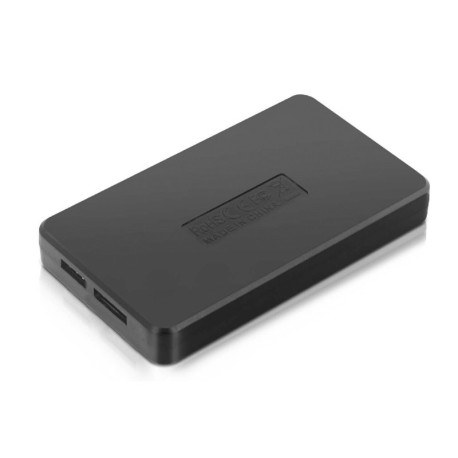

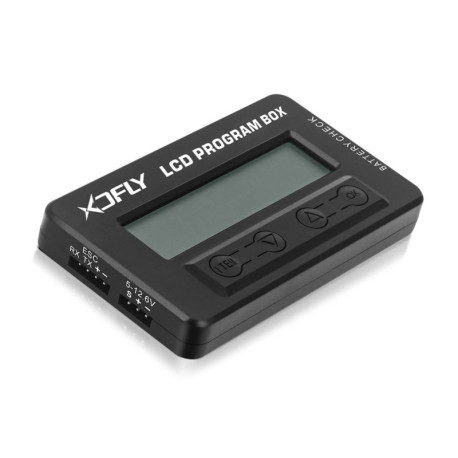

Multifunkčný LCD programovací box pre regulátory vybraných radov XDFly slúži k jednoduchému a rýchlemu programovaniu regulátorov - doma „na stole“ rovnako ako na letisku. Okrem toho môže slúžiť ako servotester, vie tiež merať šírku a frekvenciu signálových impulzov napr. na výstupe z prijímača. Vybavený je tiež vstupom umožňujúcim merať celkové napätie a napätie jednotlivých článkov lítiových akumulátorových sád 2-8S.

1. PROGRAMOVANIE REGULÁTORA

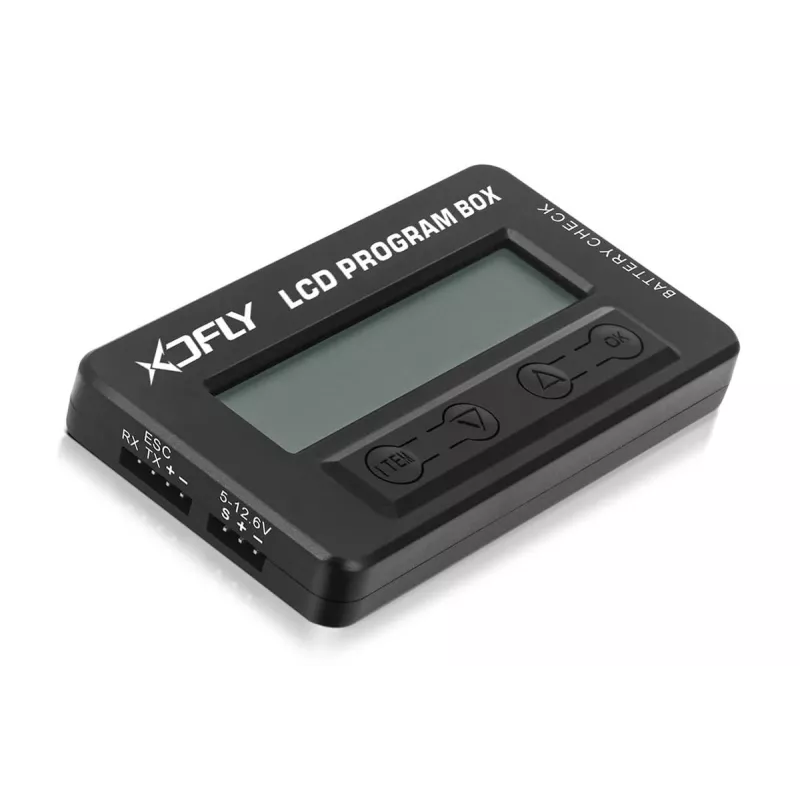

Regulátor sa pripája pomocou servokábla alebo špeciálneho programovacieho kábla (podľa typu regulátora), zásuvky sa nachádzajú na ľavom boku boxu. Napájanie boxu je zaistené z BEC stabilizátora napájania regulátora XDFly. Programovanie sa vykonáva s pripojeným motorom i pohonným akumulátorom.

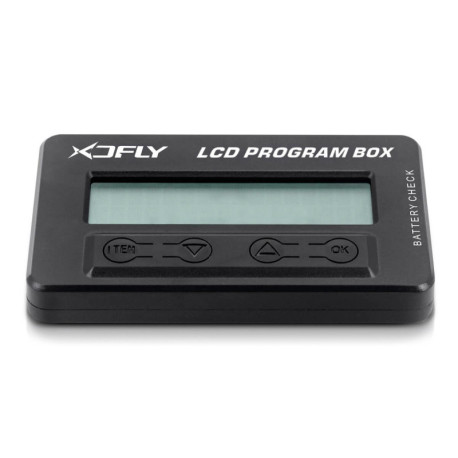

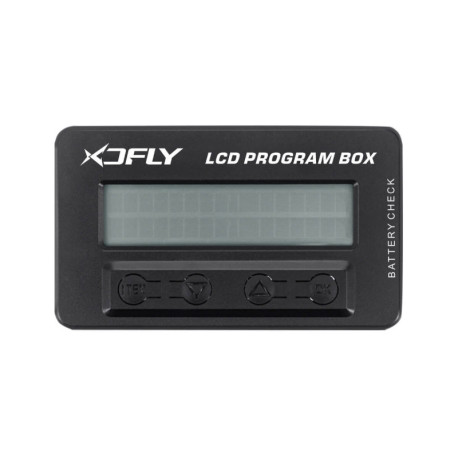

Pre programovanie slúžia štyri tlačidlá na prednom paneli boxu. S ich pomocou volíte programové funkcie („ITEM“) pre nastavovanie a tlačidlami so šípkami nastavujete ich hodnotu. Tlačidlom „OK“ sa potvrdzuje vykonaná zmena a odosiela sa do regulátora. Názov programovej funkcie a jej hodnota sú zobrazované na dvojriadkovom LCD displeji.
Spôsob zapojenia regulátora k Multifunkčnému LCD programovaciemu boxu závisí od typu regulátora – líši sa podľa toho, či má regulátor zvláštny programovací kábel či zásuvku atď. s boxom a vaším regulátorom.

2. MERANIE ŠÍRKY AFREKVENCIA SIGNÁLOVÝCH SERVO IMPULZOV
Po pripojení ku kanálovému výstupu prijímača LCD programovací box umožňuje merať frekvenciu a šírku riadiacich impulzov šírkovo modulovaného riadiaceho signálu (PWM). SERVOTESTER
LCD programovací box môže tiež fungovať ako zdroj riadiaceho signálu použiteľný pre testovanie serv, regulátorov a ďalších modelárskych zariadení. V tomto prípade je nutné pripojiť napájací zdroj (napr. prijímačový akumulátor) pre napájanie LCD programátora a testovaného serva.

4. VOLTMETER PRE KONTROLU NAPÄTIA LITHIOVÝCH AKUMULÁTOROV
Servisný konektor sady zapojte do zásuvky „BATTERY CHECK“ na pravom boku boxu; na displeji sa potom objaví napätie celej sady a jednotlivých článkov. (Pri meraní napätia sa LCD programovací box napája zo servisného konektora meranej sady, nepotrebuje ďalší zdroj.) Kompatibilné regulátory XDFly Regulátory radu XDFly HPro HP HV

Sada programátora obsahuje: multifunkčný LCD programovací box, 3- a 4-žilový prepojovací kábel, návod.
