Die multifunktionale LCD-Programmierbox für ausgewählte Controller der XDFly-Serie ermöglicht die einfache und schnelle Programmierung der Controller – sowohl zu Hause am Tisch als auch am Flughafen. Zusätzlich dient sie als Servotester und misst die Breite und Frequenz von Signalimpulsen, z. B. am Empfängerausgang. Sie verfügt außerdem über einen Eingang zur Messung der Gesamtspannung und der Spannung einzelner Zellen von 2-8S-Lithium-Akkus.
1. PROGRAMMIERUNG DES CONTROLLERS

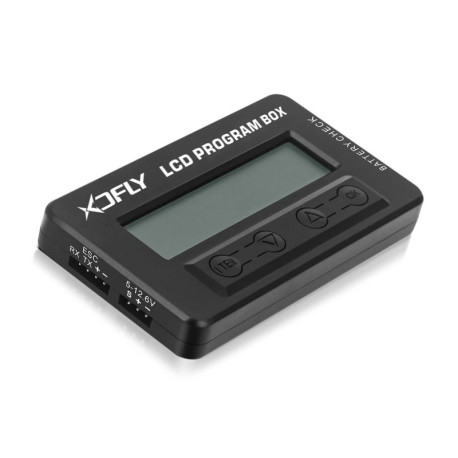

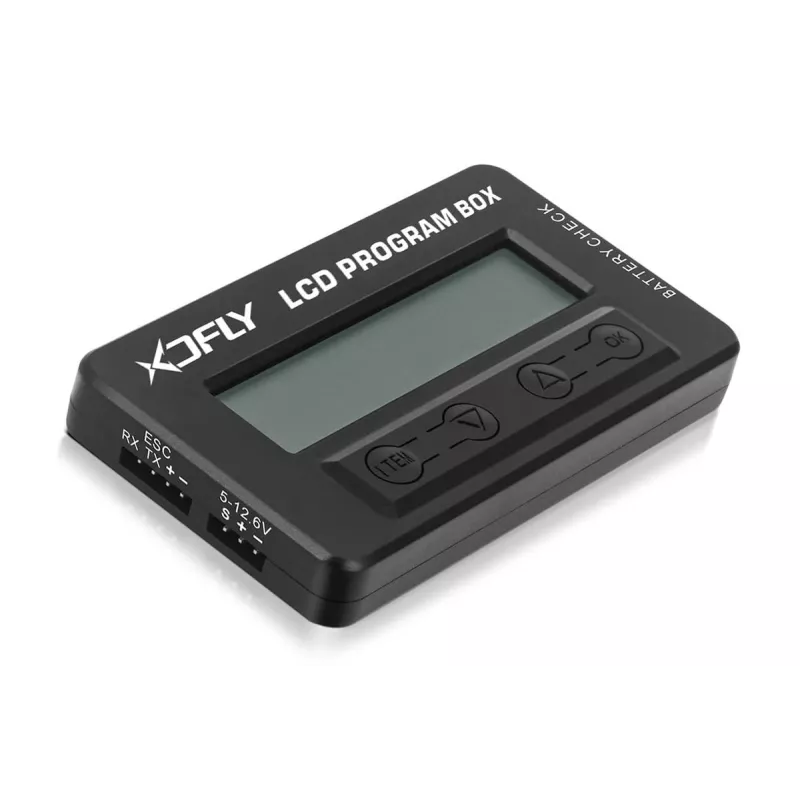

Der Controller wird je nach Controllertyp über ein Servokabel oder ein spezielles Programmierkabel angeschlossen. Die Buchsen befinden sich an der linken Seite der Box. Die Box wird über den BEC-Stabilisator des XDFly-Controllers mit Strom versorgt. Die Programmierung erfolgt bei angeschlossenem Motor und Antriebsakku.

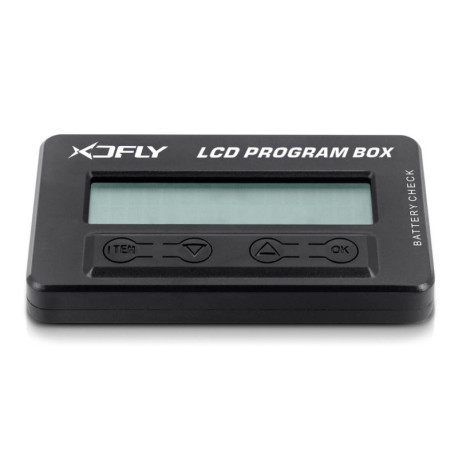

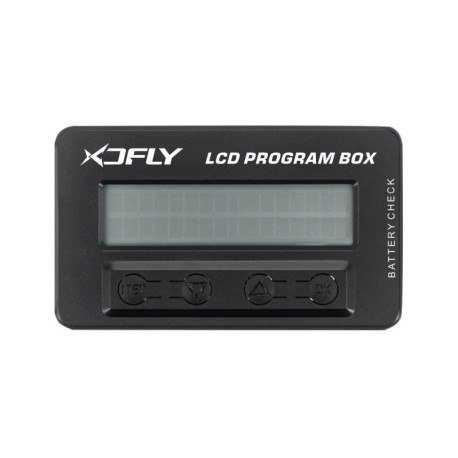

Vier Tasten auf der Vorderseite der Box dienen der Programmierung. Mit ihren Hilfe wählen Sie die einzustellenden Programmfunktionen („ITEM“) aus und stellen deren Werte mit den Pfeiltasten ein. Die „OK“-Taste bestätigt die Änderung und sendet sie an den Controller. Der Name der Programmfunktion und ihr Wert werden auf dem zweizeiligen LCD-Display angezeigt.
Die Anschlussmethode des Controllers an die Multifunktions-LCD-Programmierbox hängt vom Controller-Typ ab – je nachdem, ob der Controller über ein spezielles Programmierkabel oder eine spezielle Programmierbuchse usw. verfügt. Befolgen Sie beim Anschluss genau die Anweisungen, die der Box und Ihrem Controller beiliegen.
2. MESSUNG DER BREITE UND FREQUENZ VON SERVOSIGNALPULSEN
Bei Anschluss an den Kanalausgang des Empfängers ermöglicht die LCD-Programmierbox die Messung der Frequenz und Breite der Steuerimpulse des breitbreitenmodulierten Steuersignals (PWM) für klassische Servos.
3. SERVOTESTER
Die LCD-Programmierbox kann auch als Steuersignalquelle zum Testen von Servos, Controllern und anderen Modellbaugeräten verwendet werden. In diesem Fall ist es notwendig, eine Stromquelle (z. B. eine Empfängerbatterie) anzuschließen, um den LCD-Programmierer und das zu testende Servo mit Strom zu versorgen.
4. VOLTMETER ZUR ÜBERPRÜFUNG DER SPANNUNG VON LITHIUMBATTERIEN
Verbinden Sie den Servicestecker des Geräts mit der Buchse "BATTERY CHECK" auf der rechten Seite des Gehäuses; die Spannung des gesamten Geräts und der einzelnen Zellen wird dann auf dem Display angezeigt. (Bei Spannungsmessungen wird die LCD-Programmierbox über den Serviceanschluss des Messgeräts mit Strom versorgt; eine zusätzliche Stromquelle ist nicht erforderlich.)
Kompatible XDFly-Controller
Das Programmiergerät-Set beinhaltet: multifunktionale LCD-Programmierbox, 3- und 4-adriges Anschlusskabel, Bedienungsanleitung.
| Stromversorgung [V] | 5 - 12,6 |
| Länge [mm] | 84 |
| Breite [mm] | 49 |
| Höhe [mm] | 11,5 |
| Gewicht [g] | 40 |
