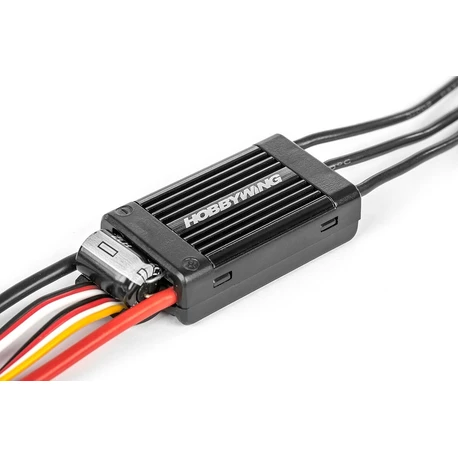

PLATYNOWY-25A V4

Najwyższej jakości programowalny bezszczotkowy, bezczujnikowy bezszczotkowy pędzel zaprojektowany z wykorzystaniem najnowocześniejszej technologii półprzewodnikowej, z wyjątkowymi funkcjami przyjaznymi dla użytkownika oraz rozbudowanymi możliwościami programowania i konfiguracji. Służy do kontrolowania prędkości silników AC w dużych i gigantycznych modelach samolotów lub śmigłowców zasilanych z akumulatorów NiCd / NiMH oraz Li-poly / Li-ion / Li-Fe. Został zaprojektowany z wysoką trwałością i trwałością, jak to jest wymagane w konkurencyjnych i gigantycznych modelach. Dla śmigłowców oferuje zaawansowany regulator z wieloma regulowanymi parametrami regulacji stałej prędkości. Wyposażony jest w wysokowydajny, regulowany stabilizator mocy BEC z regulowanym napięciem wyjściowym do zasilania odbiornika i serwomechanizmu z akumulatora. Aby ułatwić regulację sterownika, użyj specjalnego wielofunkcyjnego modułu programującego LCD firmy Hobbywing lub modułu wi-fi WiFi Express, które są dostarczane osobno.

OPIS I FUNKCJA REGULATORA

• Nadaje się do większości samolotowych silników AC zasilanych akumulatorami 3-6S LiPo.
• Mikroprocesor o wysokiej wydajności i częstotliwości taktowania do 72 MHz, zapewniający precyzyjną pracę regulatora (stała prędkość) i super miękki start.
• Specjalny mikroprocesorowy stabilizator mocy zapewniający wysoką odporność na hałas i utratę kontroli.
• Zoptymalizowana technologia jazdy DEO (Optymalizacja wydajności jazdy) znacznie poprawia reakcję na gaz i efektywność regulacji stopnia mocy, redukując temperaturę regulatora.
• Nowy przełącznik stabilizatora mocy BEC z napięciem wyjściowym regulowanym do 6,0 lub 7,4 V i 3 A na sekundę / 7 A szczyt.
• BEC jest oddzielony od innych obwodów kontrolera, może utrzymać poprawną pracę nawet wtedy, gdy płyta zasilająca spala się z tranzystorami regulatora MOSFET. / li>
• Rozbudowane możliwości programowania z szerokim zakresem regulowanych funkcji i parametrów.
• Tryby lotów: samolot, helikopter (gubernator Elfów), helikopter (gubernator sklepu)
• Nowy program gubernatora z regulowanymi parametrami regulatora P / I zapewnia doskonałą konserwację przy stałych prędkościach, zapewniając stabilne prędkości wirnika nawet przy dużych wahaniach obciążenia.
• Rejestrator lotu rejestruje prędkość, minimalne napięcie i maksymalną temperaturę podczas lotu.
• Funkcja "autorotation restart" może ręcznie przerwać autorotację i szybko uruchomić silnik, aby zapobiec awarii spowodowanej niewłaściwym modelowaniem.
• Niezależny port wyjściowy dla sygnałów z tachometru.
• Specjalny port programowania do programowania sterownika lub ustawiania parametrów Wielofunkcyjnego panelu programowania LCD lub Wi-Fi Express.
• Obsługa elektronicznej kontroli danych, programowania sterowników, aktualizacji oprogramowania sprzętowego komputera lub smartfona / tabletu (wymaga wielofunkcyjnego wyświetlacza LCD lub Wi-fi Express).
• Moduł Wi-Fi Express Wi-Fi (sprzedawany osobno) do programowania sterowników bezprzewodowych za pomocą smartfona (iOS lub Android).
• Zakres funkcji zabezpieczeniowych: zabezpieczenie rozruchu, zabezpieczenie termiczne sterownika, zabezpieczenie termiczne kondensatorów, zabezpieczenie przed przeciążeniem, utrata sygnału sterującego itp.

PROGRAMOWALNE FUNKCJE

• Tryb samolotowy: Umożliwia wybranie programów samolotów, śmigłowców (z liniową kontrolą przepustnicy), śmigłowców (z gubernatorem Elfów) lub śmigłowców (z Store Governor).
• Liczba ogniw LiPo: Sterownik oferuje automatyczne wykrywanie liczby lub ustawienie ręczne.
• Tryb odłączania silnika po uruchomieniu zabezpieczenia napięciowego: Regulator stopniowo zmniejsza moc do 50% pełnej mocy w ciągu 3 sekund po włączeniu zabezpieczenia napięciowego, gdy wybrany jest tryb "Ograniczenie mocy". Jeśli wybrano tryb "Hard Off", silnik jest natychmiast wyłączany / li>
• PCO - Ochrona napięciowa: Próg zabezpieczenia napięcia jest regulowany w zakresie 2,7-3,7 V / ogniwo.
• Napięcie BEC: Napięcie stabilizatora napięcia BEC można regulować między 6,0 a 7,4V.
• Czas reakcji: Ta funkcja służy do regulacji reakcji na gaz, im wyższa wartość, tym mniejsza reakcja na gaz.
• Parametr Governor P: Określa zdolność kontrolera do utrzymywania stabilnych prędkości.
• Parametr Governor I: Określa odpowiedź dynamiczną kontrolera.
• Auto Restart Time: W trybie Elf / Store Governor sterownik wyłącza silnik, jeśli gaz ma wartość od 25 do 40%. Jeśli dodasz więcej niż 40% gazu podczas ustawionego czasu automatycznego restartu, silnik uruchomi się szybko i przyspieszy do aktualnej wartości gazu podczas ponownego ustawiania czasu przyspieszania. Jeśli dodasz więcej niż 40% gazu po ustawionym wcześniej czasie automatycznego ponownego uruchomienia, kontroler przełączy się na łagodny start.
• Czas przyspieszania przy ponownym uruchomieniu: regulowany w zakresie 1-3 s z krokiem co 0,5 s. Ta funkcja określa czas, w którym silnik zostanie uruchomiony ponownie i przyspieszy do pełnej prędkości w Elf / Store Governor.
• Hamulec: Ustawia funkcję hamulca śmigła - wyłączony, normalny, proporcjonalny, cofania (umożliwia pracę silnika wstecznego za pośrednictwem innego kanału z przełącznikiem).
• Intensywność hamowania: Regulacja w zakresie 0-100% z krokiem 1% dla trybu normalnego hamowania.
• Czas: regulowany w zakresie 0-30 ° z krokiem co 1 °.
• Kierunek obrotów silnika: zgodnie z ruchem wskazówek zegara / przeciwnie do ruchu wskazówek zegara.
• DEO Freewheel: Ta funkcja może być włączana i wyłączana w trybach samolotów lub śmigłowców (liniowy gaz) w celu uzyskania lepszej liniowości reakcji na gaz.
• Moment rozruchowy: Ta funkcja służy do regulacji mocy silnika, który obraca się podczas uruchamiania.

FUNKCJE ZABEZPIECZAJĄCE STEROWNIKA

• Zabezpieczenie przed startem: Sterownik mierzy prędkość obrotową silnika podczas rozruchu. Jeśli prędkość przestaje rosnąć lub wzmocnienie nie jest stabilne, sterownik ocenia to jako niepoprawny start. Jeśli w tym momencie poziom gazu spadnie poniżej 15%, regulator automatycznie podejmie próbę ponownego uruchomienia silnika; jeśli ilość gazu przekracza 15%, należy całkowicie wyłączyć przełącznik gazu, aby ponownie uruchomić silnik.
• Zabezpieczenie termiczne regulatora: Jeśli temperatura regulatora przekroczy 110 ° C, regulator stopniowo zmniejszy moc, ale nie wyłączy całkowicie silnika. Aby zapewnić, że silnik zachowa pewną moc i nie spowoduje kolizji, maksymalne ograniczenie mocy wynosi około 50% pełnej mocy. Gdy temperatura sterownika spadnie, kontroler stopniowo przywróci maksymalną moc. Dodatkowo, po włączeniu temperatura sterownika nie może przekroczyć 70 ° C, w przeciwnym razie silnik nie może zostać włączony.
• Zabezpieczenie termiczne kondensatorów: Sterownik aktywuje to zabezpieczenie, jeżeli temperatura kondensatorów filtru przekracza 130 ° C. Chroni to kondensatory filtra, tak jak chroni to zabezpieczenie termiczne regulatora.
• Utrata sygnału gazu: Sterownik wyłącza silnik, jeśli brak sygnału przez 0,25 sekundy, aby uniknąć jeszcze większych uszkodzeń i ryzyka z wirującego wirnika lub śmigła. Po otrzymaniu normalnego sygnału sterownik powraca do normalnej pracy.
• Zabezpieczenie przed przeciążeniem: Sterownik wyłącza silnik lub automatycznie uruchamia się ponownie, gdy obciążenie nagle wzrasta do bardzo wysokiej wartości. (Możliwa przyczyna: zablokowanie śmigła lub wirnika.)

Wskazówka: Podczas kalibracji sterownika po raz pierwszy najpierw skalibruj zakres gazu zgodnie z instrukcją. Następnie można użyć kontrolera i ustawić inne parametry za pomocą Wielofunkcyjnego panelu programowego LCD lub Wi-Fi Express.
