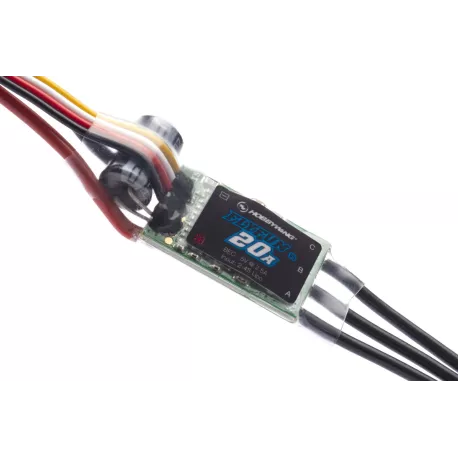

FLYFUN - 20A V5

Nowa generacja programowalnych sterowników mikroprocesorowych dla bezszczotkowych, bezczujnikowych silników bezszczotkowych do dużych i gigantycznych modeli samolotów rekreacyjnych i sportowych zasilanych z akumulatorów Li-poly / Li-ion / Li-Fe. W porównaniu do poprzednich generacji sterowników FLYFUN, opcje programowania zostały rozszerzone o szereg funkcji, które sprawdziły się w najlepszych kontrolerach Platinum. Konstrukcja sterownika uwzględnia wysoką długoterminową nośność i wytrzymałość wymaganą w gigantycznych modelach. Sterownik jest wyposażony w potężny zasilacz impulsowy BEC z opcjonalnym napięciem wyjściowym, aby zapewnić zasilanie odbiornika i serwomechanizmów (normalnego i wysokiego napięcia) z akumulatora napędowego. Dostępna jest specjalna skrzynka programowania LED Hobbywing do łatwej regulacji sterownika.

OPIS I FUNKCJE STEROWNIKA

• Kontroler wyposażony w wysokowydajny 32-bitowy mikroprocesor ARM M4 o częstotliwości taktowania do 72 MHz; jest kompatybilny z większością silników prądu przemiennego.
• Nadaje się do większości silników prądu przemiennego 3-6S z akumulatorami LiPo / Li-ion / LiFe.
• Specjalny mikroprocesorowy zasilacz zapewniający wysoką odporność na zakłócenia i zmniejszone ryzyko utraty kontroli.
• Technologia DEO (Driving Efficiency Optimization) znacznie poprawia reakcję gazu i wydajność energetyczną, obniżając temperaturę sterownika.
• Mocny zasilacz impulsowy Napięcie wyjściowe BEC regulowane do 5,2, 6,0 lub 7,4 V. BEC jest niezależny od innych obwodów kontrolera, może utrzymać prawidłowe działanie nawet przy spalaniu płyty mocy kontrolerem tranzystorów MOSFET.
• Tryby rozruchu Normal / Soft / Very Soft są odpowiednie dla normalnych modeli śmigłowców i dmuchaw.
• Proste programowanie i konfiguracja za pomocą nadajnika lub modułu programowania LED Hobbywing. < / li>
• Specjalny kabel do programowania do podłączenia kontrolera do modułu programowania LED pozwala użytkownikowi zaprogramować sterownik w dowolnym miejscu i czasie (szczegółowe informacje znajdują się w instrukcji obsługi modułu programowania LED Hobbywing).
• Tryby hamowania Normalne / Proporcjonalne / Cofanie (szczególnie cofanie) mogą skutecznie skrócić zasięg po lądowaniu.
• Szereg funkcji ochronnych: ochrona rozruchowa, ochrona termiczna sterownika, ochrona termiczna kondensatorów, ochrona przed przeciążeniem, ochrona nadprądowa, ochrona przy nienormalnym napięciu zasilania oraz ochrona przed utratą sygnału sterującego skutecznie przedłużają żywotność sterownika.
• Skalibruj zakres gazu, aby idealnie dopasować sygnał sterujący z zestawu RC.

PROGRAMOWANE FUNKCJE

• Typ hamulca: Hamulec wyłączony, hamulec normalny (z 7-stopniową regulacją intensywności hamowania), hamulec proporcjonalny (kontrolowany przez przepustnicę: 0-20% ugięcia przepustnicy odpowiada 100-0% hamulca, 20-100% ugięcia sterownika odpowiada 0-100 Cofanie (pozwala przełączać cofanie pracy silnika za pomocą innego kanału przełączającego).
• Siła hamowania: Intensywność hamowania można regulować od poziomu 1 do poziomu 7 dla trybu „Normalne hamowanie”.
• Metoda odłączenia silnika: Miękkie wyłączenie: Regulator stopniowo zmniejsza moc do 50% pełnej mocy w ciągu 3 sekund po aktywowaniu zabezpieczenia napięciowego. Twarde wyłączenie: silnik jest natychmiast zatrzymywany.
• Liczba ogniw LiPo: Zaleca się ręczne ustawienie 100% niezawodnej funkcji ochrony napięcia. Sterownik automatycznie oblicza liczbę ogniw podłączonego akumulatora zgodnie z zasadą „3,7 V na ogniwo”, jeśli wybierzesz automatyczne wykrywanie.
• Zabezpieczenie napięciowe: Próg zabezpieczenia napięciowego można regulować między 2,8-3,8 V / ogniwo; ochronę można również całkowicie wyłączyć.
• Napięcie BEC: Napięcie BEC stabilizatora mocy można ustawić na 5,2 V, 6,0 V lub 7,4 V.
• Start: Normalny start (natychmiastowy start), Łagodny start (wolny start dla dużego śmigła, skrzyni biegów lub mniejszej dmuchawy), Bardzo miękki start (bardzo wolny start dla dużego śmigła, skrzyni biegów lub dmuchawy od 90 mm) < / li>
• Czas: regulowany w zakresie 0-30 °.
• Kierunek obrotu: zgodnie z ruchem wskazówek zegara / przeciwnie do ruchu wskazówek zegara.
• Wolnobieg DEO: Tę funkcję można włączyć lub wyłączyć; może dawać lepszą liniowość lub płynniejszą reakcję na gaz.

FUNKCJE OCHRONY STEROWNIKA

• Zabezpieczenie przed uruchomieniem: Sterownik mierzy prędkość silnika podczas uruchamiania. Jeśli prędkość przestanie rosnąć lub prędkość nie będzie stabilna, sterownik oceni to jako nieprawidłowy start. Jeśli w tym momencie ilość gazu jest mniejsza niż 15%, sterownik automatycznie podejmie próbę ponownego uruchomienia silnika; jeśli przepustnica jest większa niż 15%, należy pociągnąć dźwignię przepustnicy do końca, aby ponownie uruchomić silnik.
• Zabezpieczenie termiczne sterownika: Silnik „utknie”, gdy temperatura sterownika przekroczy 110 ° C, wskazując, że zabezpieczenie termiczne zostało aktywowane. Jeśli przepustnica zostanie w tym momencie obniżona poniżej 60%, „przeciągnięcie” znika, a regulator dostarcza moc odpowiadającą położeniu gazu. Jeśli przesuniesz gaz powyżej 60%, „przeciągnięcie” pojawi się ponownie. Temperatura regulatora przy rozruchu nie może przekraczać 70 ° C, w przeciwnym razie silnik nie będzie mógł zostać uruchomiony.
• Zabezpieczenie przed utratą sygnału gazu: Sterownik natychmiast wyłącza silnik, jeśli brak sygnału na 0,25 sekundy, aby zapobiec jeszcze większemu uszkodzeniu i ryzyku z powodu szybko obracającego się wirnika lub śmigła. Po odebraniu normalnego sygnału sterownik wznawia normalne działanie.
• Zabezpieczenie przed przeciążeniem: Sterownik zatrzymuje silnik lub automatycznie uruchamia się ponownie, gdy jego obciążenie nagle wzrośnie do bardzo wysokiej wartości.
• Zabezpieczenie nadprądowe: Sterownik natychmiast wyłącza silnik, jeśli szczytowy pobór prądu przekroczy maksymalną dozwoloną wartość; następnie wznawia normalne działanie. Jeśli pobór prądu nadal przekracza maksymalną dopuszczalną wartość, silnik jest całkowicie wyłączany.

Wskazówka: Przy pierwszym włączeniu kontrolera należy najpierw skalibrować zakres gazu zgodnie z instrukcją. Tylko wtedy można użyć kontrolera i ustawić inne parametry za pomocą nadajnika lub karty programowania LED.
