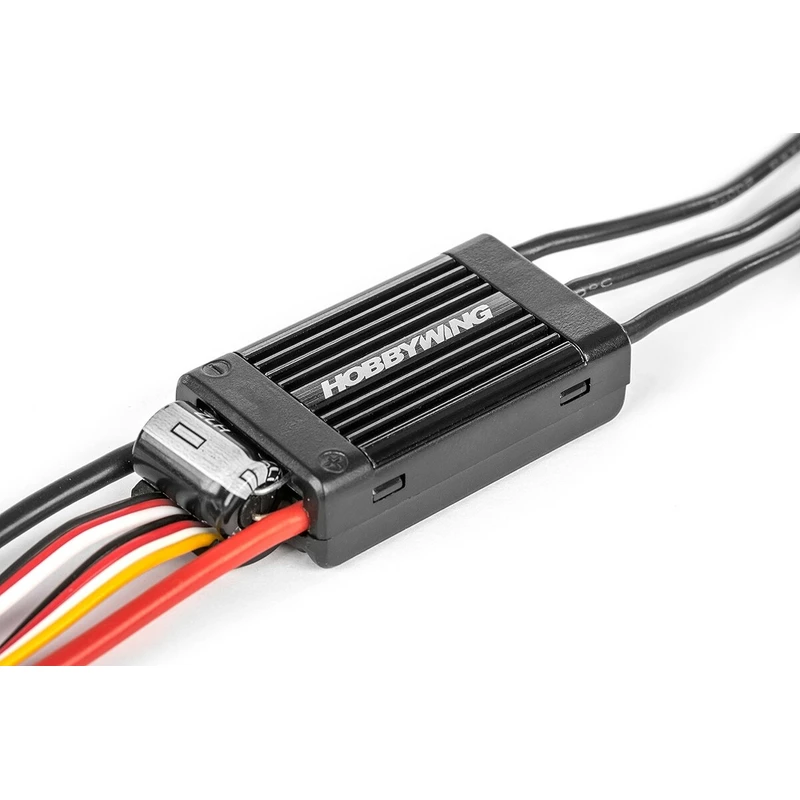

PLATIN-25A V4

Top programmierbare Mikroprozessorsteuerung für bürstenlose Motoren ohne Sensoren ( „Brushless, geberlose“) entworfen von Vorteile der modernsten Halbleitertechnologiefunktionen mit exzellenter Benutzerfreundlichkeit und umfangreichen Programmiermöglichkeiten und Einstellungen erstellen. Dient zur Steuerung der Drehzahl von Wechselstrommotoren in dem größeren und Riesenmodellflugzeugen oder Hubschraubern Kraft NiCd / NiMH und Li-Poly / Li-Ion / Li-Fe. Es ist mit einem hohen Bezug auf langfristige Haltbarkeit und was in dem Wettbewerb und Riesenmodellen erforderlich ist. Hubschrauber bieten erweiterte Funktionalität Gouverneur mit einer Reihe von einstellbaren Parametern konstante Drehzahlregelung. Es ist mit einem Hochleistungsschalt BEC Stromstabilisators mit einstellbarer Ausgangsspannung liefert Leistung den Empfänger und den Servos, Akkumulator ausgestattet. Für eine einfachen Anpassungsregler ist eine spezielle multifunktionale LCD Programmierbox Hobbywing oder Wi-Fi-Modul WiFi Express, die getrennt versorgt werden.

BESCHREIBUNG UND FUNKTION CONTROLLER

• Geeignet für die überwiegende Mehrheit der Flugzeuge Brushless-Motoren mit Energie von der Batterie 3-6S LiPo.
• Hochleistungs-Mikroprozessor mit einer Taktfrequenz auf 72 MHz für seine Funktionsregler (konstante Geschwindigkeit) und ein Super Soft-Start.
• Spezieller Stabilisator für Kraft Mikroprozessor für hohe Störsicherheit und das Risiko des Verlustes der Kontrolle zu reduzieren.
• Technologie optimierte Steuerung DEO (Fahr Efficiency Optimization) verbessert die Reaktion des Gases und die Kontrolle der Leistungspegel, der den Temperaturregler reduziert.
• New Fütterung BEC geschaltet Stabilisator mit einstellbarem Ausgangsspannungsbereich auf 6,0 oder 7,4 V und 3 Kontinuierliches Beladbarkeit / 7 A peak.
• BEC wird von anderen Schaltungen des Reglers getrennt korrekten Betrieb aufrecht erhalten kann, auch bei der Verbrennung von Leistungsplatine mit MOSFET-Controller. <" / Li>
• Umfangreiche Programmiermöglichkeiten mit einer Vielzahl von anpassbaren Funktionen und Parametern.
• Flugmodi: Flugzeuge, Hubschrauber (linear Gas) Chopper (Elf Gouverneur) Chopper (Store-Gouverneur)
• Das neue Programm Regler mit einstellbaren Parametern Regler P / I bietet eine hervorragende konstante Geschwindigkeit, sorgt für eine stabile Rotordrehzahl und plötzliche Veränderungen in der Last.
• FDR Schreibgeschwindigkeit, minimale Belastung und maximale Temperatur während des Fluges.
• Der „Neustart bei der Autorotation“ kann manuell Autorotation unterbrechen und neu starten, schnell den Motor Unfälle durch unsachgemäße Bedienung Modell zu verhindern.
• Unabhängiger Ausgangstor für die Signale des Tachometers.
• Spezielle Programmieranschluss für die Programmierung der Reglerparameter Multifunktionale LCD Programmierbox oder Modul Wi-Fi Express einstellen.
• Unterstützt Online-Monitoring-Daten, die Programmierung der Controller-Firmware-Update auf einem PC oder Smartphone / Tablet (erfordert Multifunktions-LCD-Programmierbox oder Wi-Fi-Express).
• Wi-Fi Wi-Fi-Modul Express (separat erhältlich) für die drahtlose Programmierung des Controllers mit Ihrem Smartphone (iOS oder Android).
• Eine Reihe von Schutzfunktionen: Schutz beim Start, elektronische Temperaturregelung wird eine thermische Schutzkondensatoren, Überlastungsschutz, Schutz bei Verlust des Steuersignals und so weiter.

programmierbare Funktionen

• Flugmodus: Hier können Sie Programme auswählen, für Flugzeuge, Hubschrauber (linear Drosselklappensteuerung), Hubschrauber (s Elf Gouverneur) oder Hubschrauber (der Gouverneur Store).
• Anzahl der LiPo-Regler bietet die automatische Erkennung von Gegenständen oder manuelle Einstellungen.
• Verfahren zum Zuschalten des Motors, wenn der Aktivierungsspannungsschutz: Regler nach und nach der Leistung bei 50% der vollen Leistung reduziert, innerhalb von 3 Sekunden nach der Aktivierung Spannungsschutzmodus ist, wird „Leistungsbegrenzung“ ausgewählt. Wenn der gewählte Modus „harte Abschaltung“ ist, wird der Motor sofort abgeschaltet. <" / Li>
• PCO - Spannungsschutz: Schwellenspannungsschutz ist einstellbar von 2,7 bis 3,7 V / Zelle.
• Spannung BEC: BEC Spannungsstromversorgung Stabilisierung einstellbar ist zwischen 6,0 und 7,4 V.
• Reaktionszeit: Diese Funktion wird verwendet, um die Gasannahme einzustellen, je höher der Wert, desto langsamer die Reaktion der Drosselklappe.
• Parameter Regler P: Bestimmt die Fähigkeit des Reglers eine stabile Geschwindigkeit zu halten.
• Parameter Regler I: Gibt das dynamische Verhalten des Reglers.
• Automatische Wiederanlaufzeit: Im Hubschraubermodus (Elf / store der Governor) Regler schaltet den Motor ab, wenn das Gas zwischen 25 und 40% liegt. Wenn die Drosselklappe über 40% während der voreingestellten Zeit des automatischen Neustart, der Motor gestartet wird und sich schnell (während der Beschleunigungszeit eingestellt-reset), beschleunigt auf eine Geschwindigkeit auf den aktuellen Wert des Gases entspricht. Wenn die Drosselklappe über 40% nach einer voreingestellten Zeit des automatischen Wieder, geht die Steuerung an den Softstart.
• Beschleunigungsneustartzeit. Einstellbar im Bereich von 1-3 mit Inkrementen von 0,5 Sekunden bestimmt diese Funktion die Zeit, die der Motor auf volle Geschwindigkeit im Hubschraubermodus (Elf / store der Governor) neu gestartet und beschleunigt erfolgt.
• Brems: Einstellung der Propellerbremse - aus, die normale proportional Umkehr (Umkehr wiederum ermöglicht der Motor mittels eines anderen Kanalschalter ausgeführt wird).
• Die Bremsintensität: Einstellbar im Bereich von 0 bis 100% in Schritten von 1% in dem Normalmodus Bremse.
• Timing: Einstellbar im Bereich von 0 bis 30 ° in Schritten von 1 °.
• Drehrichtung: Im Uhrzeigersinn / gegen den Uhrzeigersinn.
• DEO Freilauf: Diese Funktion aktiviert oder deaktiviert ist im Flugzeugmodus werden kann oder Hubschrauber (lineares Gas) ein bessere Linearität des Ansprechens des Gases zu erreichen.
• Anzugsmoment: Diese Funktion wird verwendet, um die Motorleistung anzupassen, mit dem er während des Starts dreht.

SCHUTZFUNKTIONEN REGLER

• Schutz während der Beschleunigungsregler während der Beschleunigung der Motordrehzahl gemessen." Wenn die Revolutionen ihr Wachstum stoppen oder erhöhen ist nicht stabil, die Steuerung dies als falsch erkennt Start. Wenn an dieser Stelle das Gas weniger als 15%, wird der Controller automatisch versuchen, einen neuen Motor neu zu starten; Wenn Gas mehr als 15% ist, müssen Sie die Drossel den ganzen Weg hinunter, um der neue Motor erneut gestartet wird.
• Wärmeschutz-Steuerung Wenn die Controller Temperatur 110 ° C übersteigt, wird die Steuerung allmählich die Leistung begrenzen, sondern den Motor nicht völlig ausgeschaltet werden. Um sicherzustellen, dass der Motor hält die Durchführung und den Absturz nicht verursachen, die maximale Leistungsgrenze von etwa 50% voller Leistung. Da der Temperaturregler fallen zu lassen, zum Wiederherstellen der Regler maximale Leistung allmählich. Zusätzlich wird, wenn der Schaltregler Temperatur darf 70 ° C nicht überschreiten, da sonst der Motor nicht eingeschaltet werden kann.
• Wärmeschutzkondensatoren: die Steuerung diesen Schutz aktiviert, wenn die Temperatur des Filterkondensators 130 ° C übersteigt, Schützt die Filterkondensatoren sowie Wärmeschutz-Controller die Steuerung selbst schützt.
• Signalverlust der Gasregler schaltet den Motor ab, wenn das Signal fehlt für 0,25 s noch größerer Schaden und Risiken aus dem sich schnell drehenden Rotor oder Propeller resultierende zu vermeiden. Wenn ein normales Signal ist, setzt der Controller den normalen Betrieb.
• Überlastschutz: Der Regler schaltet den Motor ab und startet automatisch, wenn die Last plötzlich auf einen sehr hohen Wert erhöht. (Vielleicht aufgrund der Blockierung der Propeller oder Rotor).

Tipp: Wann immer Sie zuerst am Regler drehen zunächst das Ausmaß des Gases kalibrieren gemäß den Anweisungen. Erst dann können Sie den Controller verwenden und andere Parameter über die Multifunktions - LCD - Programmierbox oder Wi-Fi Express eingestellt.
