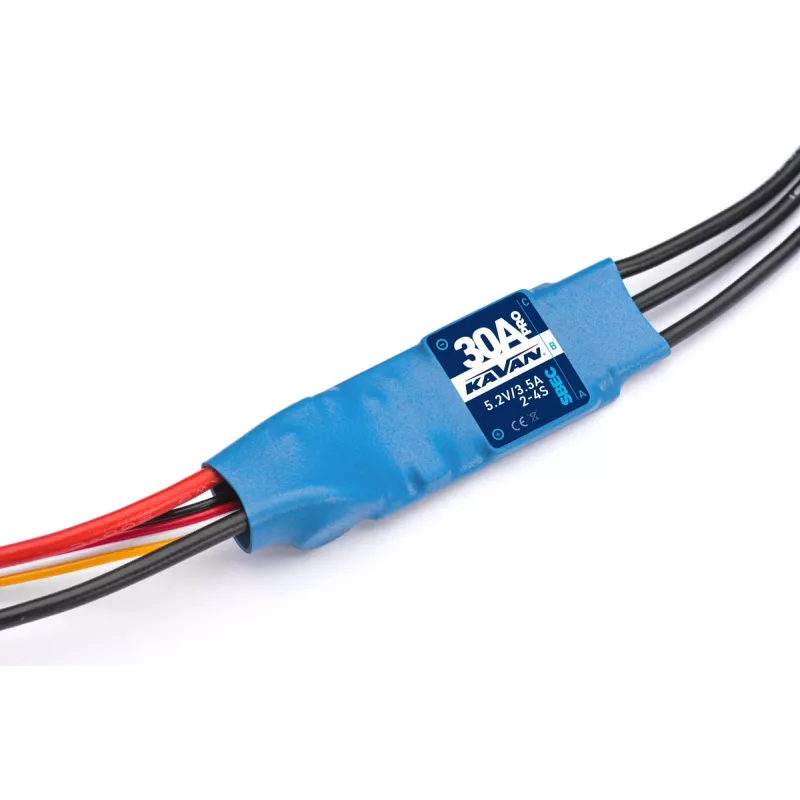

Regulator AC KAVAN PRO-30SB 30A

Programowalny sterownik mikroprocesorowy do silników prądu przemiennego bez czujników („bezszczotkowy, bezczujnikowy”) do modeli samolotów rekreacyjnych i sportowych zasilanych bateriami LiPo/Li-ion/LiFe. Wykorzystuje zaawansowaną zoptymalizowaną technologię sterowania, która znacznie poprawia reakcję gazową i wydajność sterowania stopniem mocy. Konstrukcja sterownika uwzględnia dużą długotrwałą obciążalność i trwałość, która jest wymagana w modelach z większą liczbą serw. Sterowniki wyposażone są w wydajny stabilizator zasilacza impulsowego BEC z możliwością wyboru napięcia wyjściowego dostarczający zasilanie do odbiornika i serw z akumulatora napędowego. Specjalna karta programowania LED KAVAN PRO, dostarczana oddzielnie, służy do łatwego ustawiania sterownika.

OPIS I FUNKCJE STEROWNIKA

• Kontroler wyposażony w wydajny 32-bitowy mikroprocesor ARM M4 o częstotliwości taktowania do 72 MHz; jest kompatybilny z większością silników AC.
• Nadaje się do zdecydowanej większości lotniczych silników prądu przemiennego zasilanych akumulatorami 2-4S LiPo / Li-ion / LiFe.
• Specjalny stabilizator mocy dla mikroprocesora zapewniający wysoką odporność na zakłócenia i zmniejszający ryzyko utraty kontroli.
• Zoptymalizowana technologia sterowania znacznie poprawia odpowiedź gazową i wydajność sterowania stopniem mocy, obniża temperaturę sterownika.
• Mocny, przełączany stabilizator mocy BEC o napięciu wyjściowym 5,2 V i obciążalności 3,5 A ciągłej i 5 A szczytowej. BEC jest odseparowany od pozostałych obwodów sterownika, może utrzymać swoje prawidłowe działanie nawet w przypadku przepalenia płyty zasilającej z tranzystorami MOSFET sterownika.
• Tryby startu Normal / Soft / Very Soft są odpowiednie dla normalnych samolotów śmigłowych, a także modeli z dmuchawami.
• Łatwe programowanie i ustawianie za pomocą nadajnika lub karty programowania LED KAVAN PRO.
• Zakres funkcji ochronnych: ochrona przed rozruchem, ochrona termiczna sterownika, ochrona termiczna kondensatora, ochrona przed przeciążeniem, ochrona nadprądowa, ochrona przed nieprawidłowym napięciem zasilania i ochrona przed utratą sygnału sterującego skutecznie wydłuża żywotność sterownika. / li>
• Kalibracja zakresu gazu dla idealnego dostosowania do sygnału sterującego z zestawu RC.

PROGRAMOWALNE FUNKCJE

• Typ hamulca: Hamulec wyłączony, normalny hamulec (z regulacją intensywności hamowania na 7 poziomach).
• Siła hamowania: Intensywność hamowania można regulować od poziomu 1 do poziomu 7 w trybie „Normalnego hamowania”.
• Metoda odłączenia silnika: Miękkie wyłączenie: Sterownik stopniowo zmniejsza moc do 50% pełnej mocy w ciągu 3 sekund po aktywacji zabezpieczenia napięciowego. Mocne wyłączenie: Silnik jest natychmiast wyłączany.
• Liczba ogniw LiPo: Zalecamy ręczne ustawienie dla 100% niezawodnej funkcji ochrony napięciowej. Sterownik automatycznie oblicza ilość ogniw podłączonego akumulatora zgodnie z zasadą „3,7 V na ogniwo” w przypadku wybrania automatycznego wykrywania.
• Zabezpieczenie napięciowe: Progowy poziom zabezpieczenia napięciowego regulowany w zakresie 2,8-3,8 V/ogniwo; ochronę można również całkowicie wyłączyć.
• Napięcie BEC: Napięcie BEC stabilizatora zasilania jest stałe (5,2 V).
• Rozruch: Normalny rozruch (natychmiastowy rozruch), Miękki start (powolny start dla dużych silników śmigłowych, skrzyni biegów lub mniejszych dmuchaw), Bardzo miękki start (bardzo powolny start dla dużych silników śmigłowych, skrzyni biegów).
• Rozrząd: regulowany od 0-30 °.
• Kierunek obrotu: zgodnie z ruchem wskazówek zegara / przeciwnie do ruchu wskazówek zegara.
• DEO freewheel: Ta funkcja może być włączona lub wyłączona; może skutkować lepszą liniowością lub gładszą odpowiedzią gazu.

FUNKCJE OCHRONNE STEROWNIKA

• Zabezpieczenie rozruchu: Sterownik mierzy prędkość silnika podczas rozruchu. Jeżeli prędkość przestanie rosnąć lub jej wzrost nie będzie stabilny, sterownik oceni to jako nieprawidłowy start. Jeśli w tym momencie przepustnica jest mniejsza niż 15%, sterownik automatycznie spróbuje ponownie uruchomić silnik; jeśli przepustnica jest większa niż 15%, musisz pociągnąć przepustnicę do końca, aby ponownie uruchomić silnik / li>
• Zabezpieczenie termiczne sterownika: Silnik „utknie”, jeśli temperatura sterownika przekroczy 110°C, co wskazuje na aktywację zabezpieczenia termicznego. Jeśli w tym momencie przesuniesz kontrolę przepustnicy poniżej 60%, „przeciągnięcie” zniknie, a regulator dostarczy moc odpowiadającą pozycji przepustnicy. Jeśli przesuniesz gaz powyżej 60%, „przeciągnięcie” pojawi się ponownie. Temperatura regulatora przy rozruchu nie może przekraczać 70 ° C, w przeciwnym razie nie można uruchomić silnika.
• Ochrona przed utratą sygnału gazu: Sterownik natychmiast wyłącza silnik w przypadku braku sygnału przez 0,25 s, aby uniknąć jeszcze większych uszkodzeń i zagrożeń wynikających z szybko obracającego się wirnika lub śmigła. Po odebraniu normalnego sygnału sterownik wznawia normalną pracę.
• Zabezpieczenie przed przeciążeniem: Sterownik wyłącza silnik lub uruchamia się ponownie automatycznie, gdy jego obciążenie nagle wzrasta do bardzo wysokiej wartości.
• Zabezpieczenie nadprądowe: Sterownik natychmiast wyłącza silnik, jeśli szczytowy pobór prądu przekroczy maksymalną dopuszczalną wartość; następnie wznawia normalną pracę. Jeżeli pobór prądu nadal przekracza maksymalną dopuszczalną wartość, silnik zostaje całkowicie wyłączony.

Wskazówka: Przy pierwszym włączeniu sterownika należy najpierw skalibrować zakres gazu zgodnie z instrukcją. Dopiero wtedy można używać kontrolera i ustawiać inne parametry za pomocą nadajnika KAVAN PRO lub karty programowania LED.
