Profi Servo tester

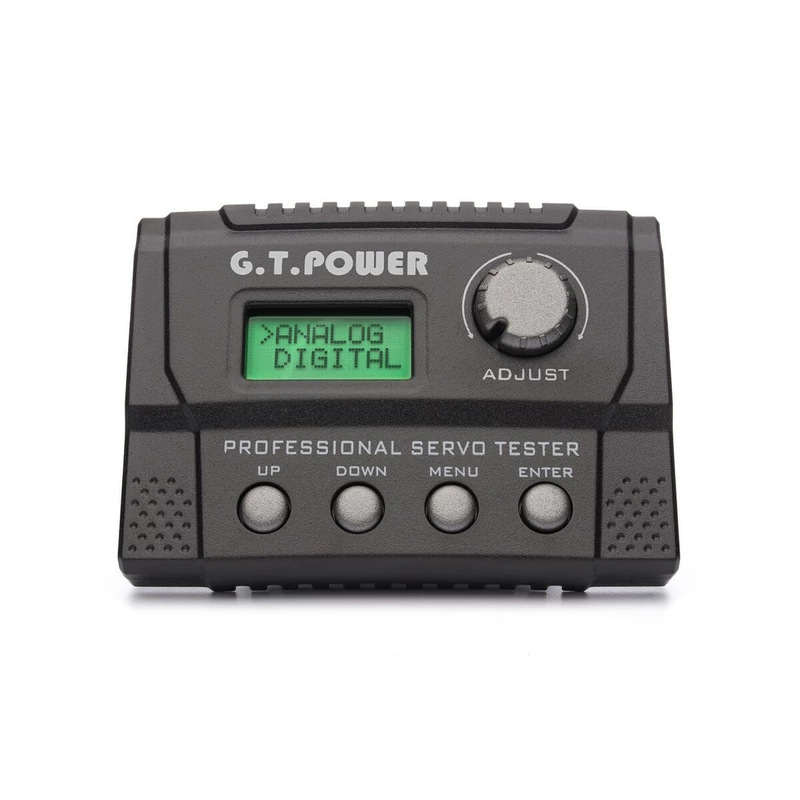

Profi servotester je možné používať pre testovanie digitálnych i analógových serv a meranie šírky riadiacich impulzov. Generuje riadiaci signál s impulzmi s úrovňou logickej "1" 5,0V s opakovacia frekvenciou 50 Hz (pre analógová serva) alebo 100 Hz (pre digitálne serva). Pre ovládanie prístroja slúži štyri tlačidlá a otočný gombík; programové menu a namerané hodnoty sú zobrazované na dvojriadkovom LCD displeji. Profi servotester má sedem základných prevádzkových režimov:

• Ručné nastavenie polohy serva pomocou otočného gombíka (rozsah šírky riadiacich impulzov základné 1 000-2 000 mikrosekúnd / rozšírený 500-2 500 mikrosekúnd). Túto funkciu môžete použiť na testovanie linearity pohybu serva a všeobecne jeho chodu. Môžete ju tiež použiť na testovanie elektronických regulátorov otáčok.
• Automatické cyklické testovanie pohybu serva s nastaviteľným počtom cyklov, rozsahom výchylky a rýchlosťou prebehu. Táto funkcia predovšetkým slúži na testovanie dlhodobej životnosti serva.
• Testovanie serva s tlačidlom prepínanými pevnými polohami 1 000, 1500 a 2 000 mikrosekúnd. Táto funkcia predovšetkým slúži na testovanie a mechanickému nastavenie neutrálnej polohy kormidiel a testovanie presnosti návrate serva do stredovej polohy pri pohybe z oboch strán.
• Meranie šírky pásma necitlivosti serva. Táto funkcia predovšetkým slúži na testovanie šírky pásma necitlivosti serva a stanovenie jeho skutočnej rozlišovacej schopnosti. Je užitočná aj v prípade, že potrebujete niekoľko serv reagujúcich presne rovnakým spôsobom - typicky napr. 2-4 serva CCPM dosky cykliky, viacnásobná serva ovládajúci rovnaká alebo párová kormidla pri modeloch lietadiel (zvlášť u extrémnych 3D s obrovskými výchylkami).
• Meranie rýchlosti pohybu serva na výchylke 60 °.
• Automatické testovanie pohybu serva s nastaviteľným rozsahom výchylky a rýchlosťou prebehu. Táto funkcia predovšetkým slúži na testovanie plynulosti pohybu serva; zviditeľní napr. vady alebo prevádzkové opotrebenie odporové dráhy potenciometra spätnej väzby (prejaví sa chvením alebo zášklby), mechanické poškodenie prevodov (chýbajúce zuby) a pod.
• Meranie šírky riadiacich impulzov z vonkajšieho zdroja (napr. Prijímača). Táto funkcia predovšetkým slúži na testovanie riadiacich impulzov na servo výstupoch z prijímača. Môžete merať šírku impulzov pri určitom nastavení vysielača a tiež testovať stabilitu šírky riadiacich impulzov (ak sa servo chveje, kmitá alebo driftuje, bez toho aby sa menila poloha ovládačov na vysielači) apod.

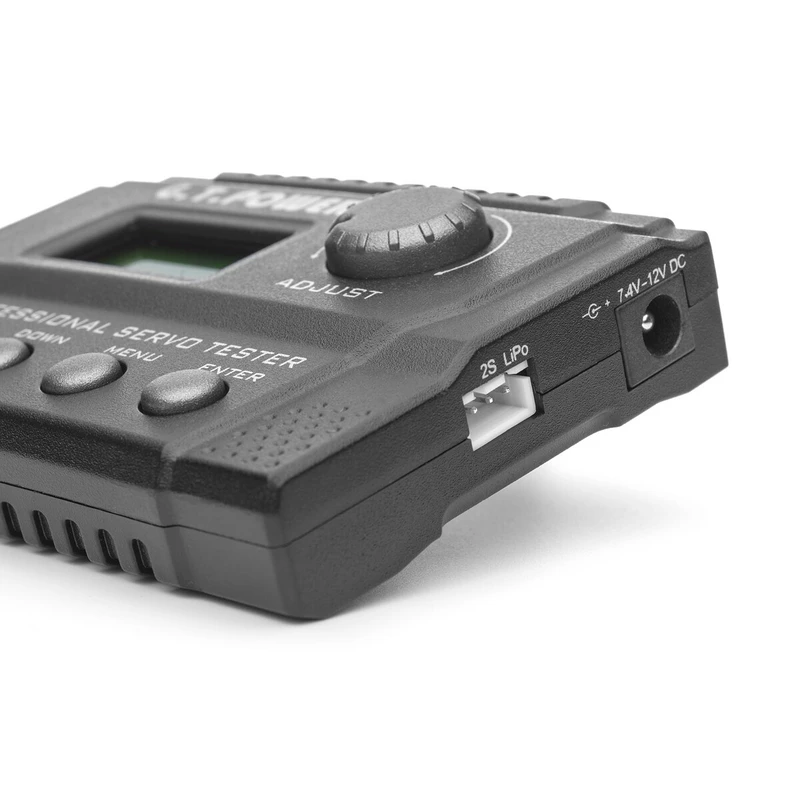

Pre napájanie servotester slúži zásuvky na pravom boku - buď zásuvka JST-XH pre pripojenie servisného konektora 2S LiPo akumulátora (7,4 V), alebo súosý konektor pre pripojenie akumulátora alebo sieťového zdroja s napätím 7,4-12 V. Napájacie napätie pre servo na výstupe servotester (SIGNAL / OUT) je stabilizované na 5 V bez ohľadu na veľkosť napájacieho napätia prístroja.

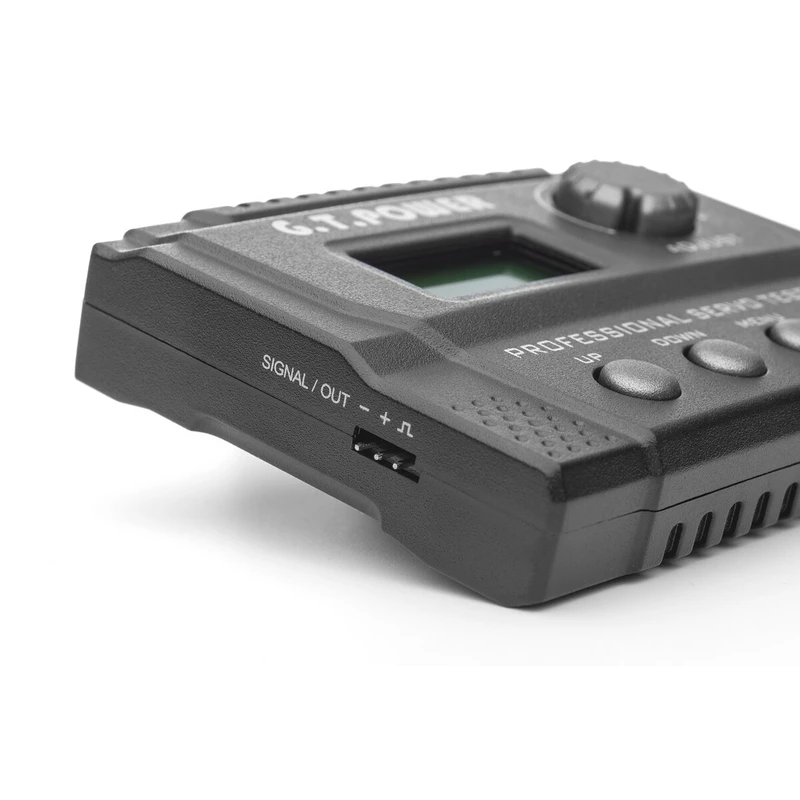

Testované servo sa pripája do zásuvky SIGNAL / OUT na ľavom boku. Do rovnakej zásuvky sa privádza riadiaci signál z vonkajšieho zdroja pri meraní šírky impulzov v režime "PW MODE".

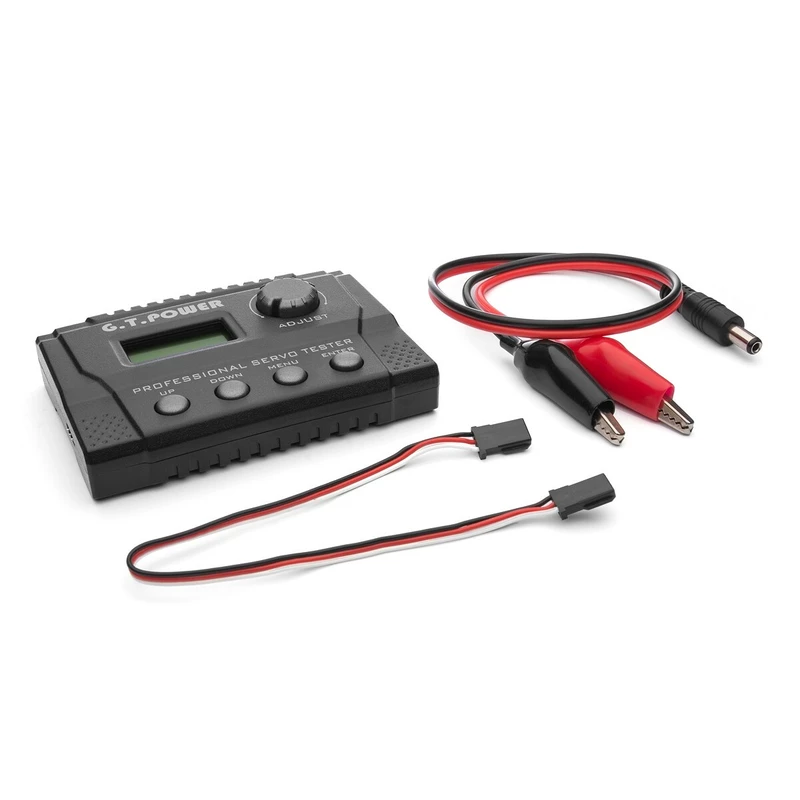

Balenie obsahuje: Profi servotester, napájací kábel so súosovými konektorom a krokosvorkami, servokabelu, návod.
