Profesjonalny tester serwomechanizmów

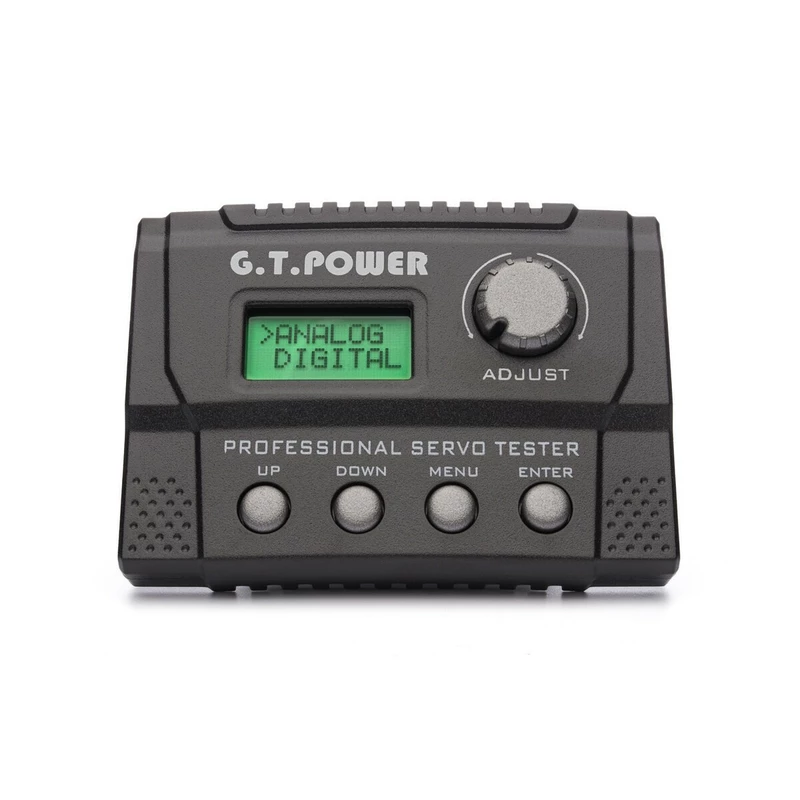

Serwosilnik Profi może być używany do testowania serwonapędów cyfrowych i analogowych oraz do pomiaru szerokości impulsów. Generuje sygnał sterujący z pulsami o poziomie logiki "1" 5,0 V z częstotliwością powtarzania 50 Hz (dla serwonapędów analogowych) lub 100 Hz (dla serwów cyfrowych). Do obsługi urządzenia służą cztery przyciski i pokrętło; menu programu i zmierzone wartości są wyświetlane na dwuwierszowym wyświetlaczu LCD. Serwonitor Profi ma siedem podstawowych trybów pracy:

• Ręczne pozycjonowanie pozycji serwa za pomocą pokrętła (podstawowy zakres szerokości impulsu 1000-2 000 _s / rozwinięty 500-2,500 _s). Możesz użyć tej funkcji do testowania liniowości ruchu serwomechanizmu i jego ogólnego działania. Możesz również użyć go do testowania elektronicznych kontrolerów prędkości.
• Automatyczny test cyklu ruchu serwomotora z regulowaną liczbą cykli, zakresem odchylenia i prędkością wybiegu. Ta funkcja służy przede wszystkim do testowania długiej żywotności serwomechanizmów.
• Testowanie serwomechanizmu z przełączanymi przyciskami na stałe 1.000, 1.500 i 2.000 _s. Ta funkcja służy przede wszystkim do testowania i mechanicznego ustawiania neutralnego położenia sterów i sprawdzania dokładności powrotu serwomotoru do położenia środkowego podczas ruchu z obu stron.
• Pomiar przepustowości bezobjawowej. Ta funkcja jest używana przede wszystkim do testowania niewrażliwej na serwomsprzęt przepustowości i określenia jej rzeczywistej rozdzielczości. Jest to również przydatne, gdy potrzebujesz kilku serwomechanizmów reagujących w dokładnie ten sam sposób - zwykle na przykład 2-4 serwo serwonapędów CCPM, wiele kontroli serwomechanizmu dla tych samych lub parowanych sterów w modelach samolotów (szczególnie w ekstremalnym 3D z ogromnymi ugięciami).
• Pomiar prędkości serwonapędu przy 60 °.
• Automatyczne testowanie serwomechanizmu z regulowanymi prędkościami zasięgu i przepełnienia. Ta funkcja jest używana przede wszystkim do testowania płynności ruchu serwomechanizmu; widoczne, na przykład." defekty lub zużycie eksploatacyjne ścieżki oporowej potencjometru sprzężenia zwrotnego (odbijanego przez drgania lub drgania), mechaniczne uszkodzenie kół zębatych (brakujące zęby)
• Zmierz szerokość impulsów sterujących ze źródła zewnętrznego (np. Odbiornika). Ta funkcja jest używana przede wszystkim do testowania impulsów sterowania na wyjściach serwo odbiornika. Możesz zmierzyć szerokość impulsu przy określonym ustawieniu nadajnika, a także przetestować stabilność szerokości impulsu sterującego (jeśli serwo wibruje, wibruje lub dryfuje bez zmiany położenia elementów sterujących przetwornika)

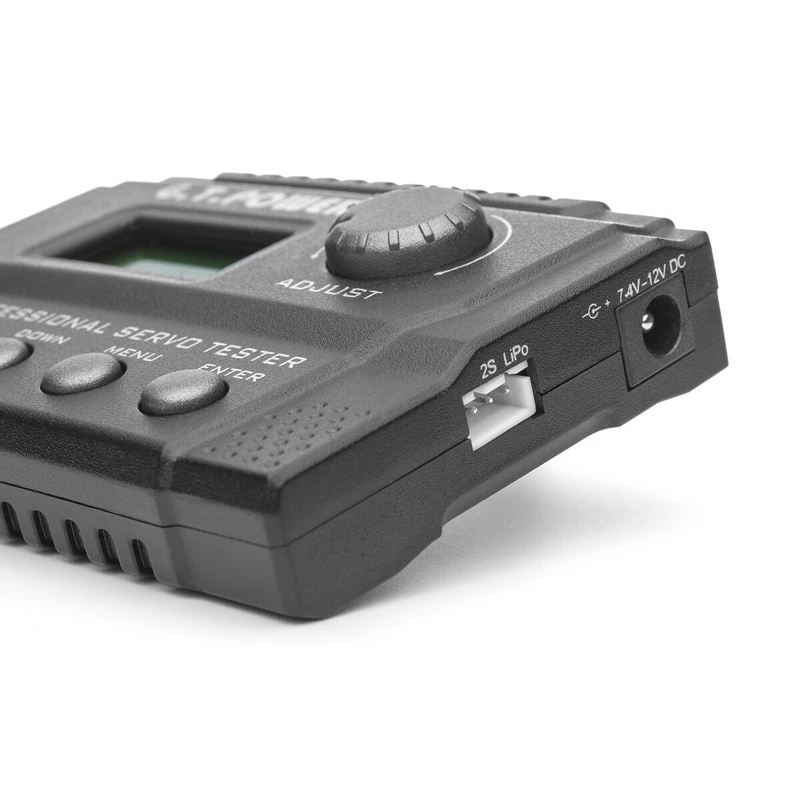

Zasilanie serwomechanizmu zasilane jest przez gniazdo po prawej stronie - albo gniazdo JST-XH dla złącza akumulatora LiPo 2S (7,4 V), albo złącze koncentryczne do podłączenia akumulatora lub zasilania o napięciu 7,4-12 V. na wyjściu serwomechanizmu (SIGNAL / OUT) jest ustabilizowane do 5 V niezależnie od napięcia zasilania przyrządu.

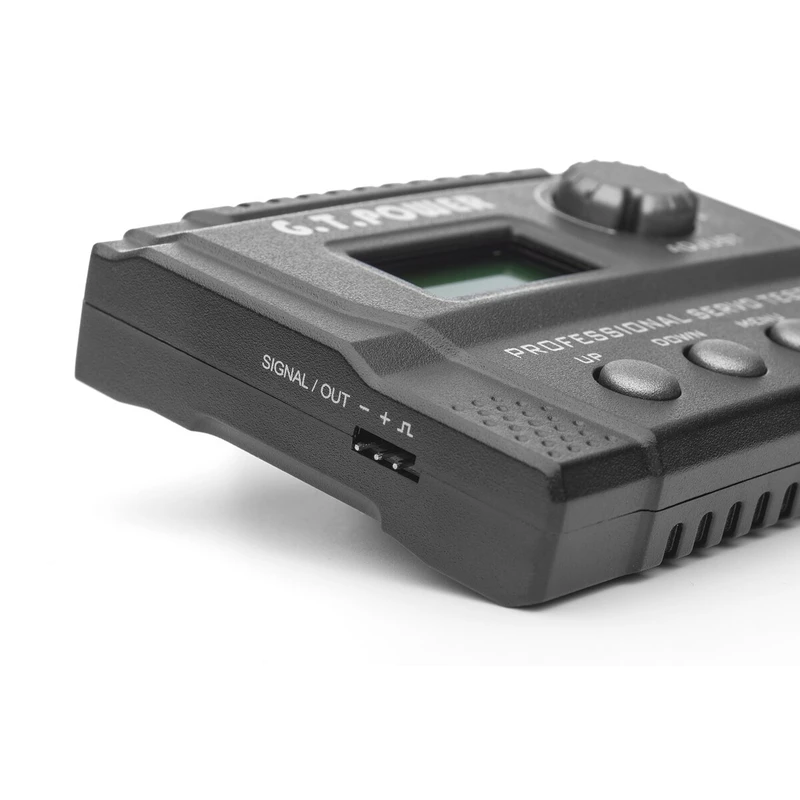

Testowany serwo jest podłączony do gniazda SIGNAL / OUT po lewej stronie. Sygnał sterujący ze źródła zewnętrznego jest dostarczany do tego samego gniazda, gdy szerokość impulsu jest mierzona w trybie "PW MODE".

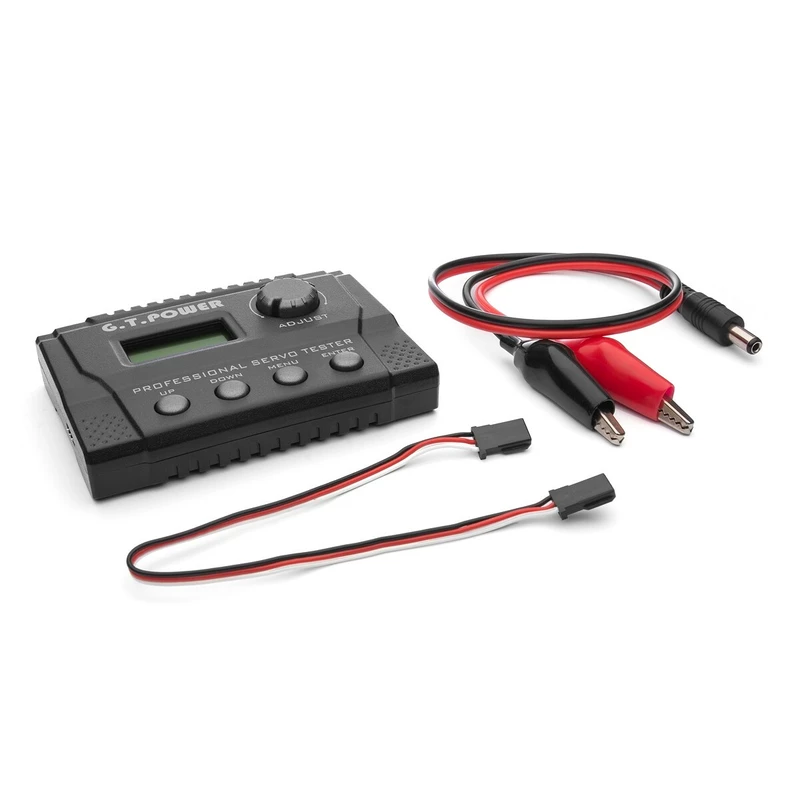

Pakiet zawiera: serwotester Profi, kabel zasilający ze złączem koncentrycznym i krokodylkami, kabel serwo, instrukcje.
