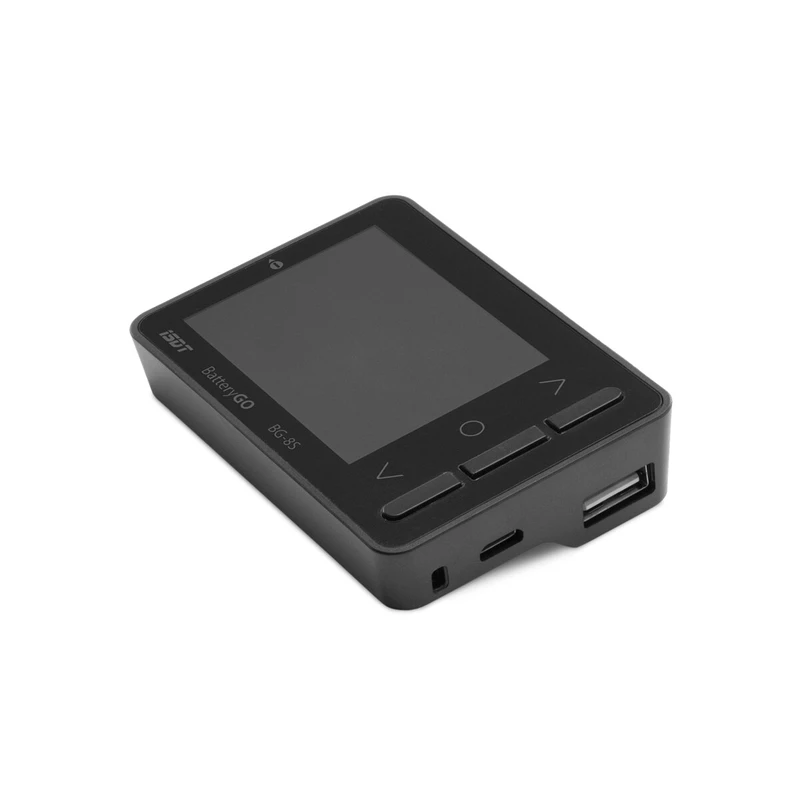

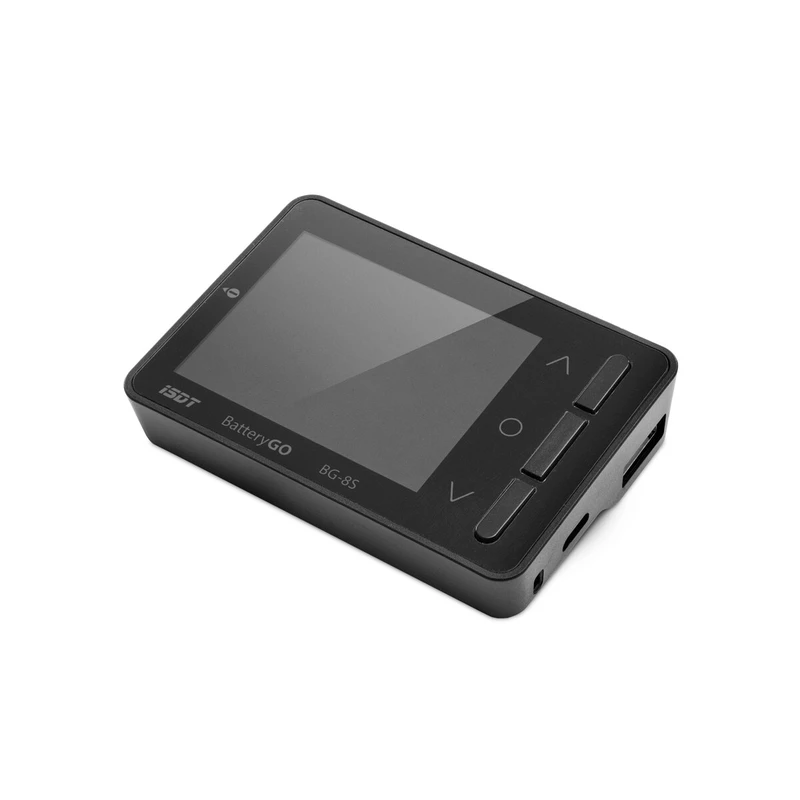

iSDT BG-8S tester/balancer

BG-8S je multifunkčný merací prístroj umožňujúci testovanie stavu akumulátorových sád väčšiny hlavných modelárskych typov: Li-Po, Li-ion, LiFe, LiHV, NiCd a NiMH. Ďalej umožňuje autonómne balansovanie lítiových sád pre vyrovnanie napätia jednotlivých článkov na rovnakú úroveň. V režime testovania servo signálu ho možno použiť na meranie parametrov servo signálu na výstupe z prijímača – PWM pre klasické servá aj sériového S.BUS. Môže tiež fungovať ako inteligentný USB nabíjač/powerbanka napájaný z pripojeného akumulátora.

TESTOVANIE NAPÄTÍ LITHIOVÝCH AKUMULÁTOROV

Zariadenie umožňuje meranie 2-8S lítiových akumulátorov (Li-Po, Li-ion, LiFe, LiHV) bez potreby ďalšieho dodatočného napájania. Pre testovanie 1S akumulátorov je treba pripojiť napájací akumulátor s napätím vyšším ako 5 V do vstupnej zásuvky XT60i. Testovaný akumulátor sa pripája priamo (sady so servisnými konektormi JST-XH) alebo pomocou vhodného adaptéra.

Tester meria a zobrazuje:

• celkové napätie akumulátora
• napätie jednotlivých článkov sady
• rozdiel napätia článkov s najvyšším a najnižším napätím

TESTOVANIE NAPÄTÍ NiCd A NiMH AKUMULÁTOROV

Pri testovaní 4-10čl. NiCd a NiMH akumulátorov nie je potrebný dodatočný napájací zdroj. Pre testovanie NiCd a NiMH akumulátorov s menej ako 4 článkami je treba pripojiť napájací akumulátor s napätím vyšším ako 5 V do vstupnej zásuvky XT60i.

Tester meria a zobrazuje:

• celkové napätie akumulátora

BALANCER (2-8S)

BG-8S umožňuje autonómne balansovanie – prístroj vybije články sady na úroveň článku s najnižším napätím (prístroj sa napája z vybíjaného akumulátora).

TESTER SERVO SIGNÁLU

Pre testovanie servo signálu sa príslušný výstup (kanál) alebo S.BUS zásuvka prijímača s BG-8S prepojí trojžilovým servokáblom v štandardnom zapojení tak, aby čierny (hnedý) vodič (-) bol zapojený ku kontaktu zásuvky testera/balancera (-). Pokiaľ je napájacie napätie prijímača nižšie ako 5,0 V, je nutné do zásuvky XT60i pripojiť vonkajší napájací zdroj s napätím aspoň 5 V.

• Testovanie PWM signálu – šírkovo modulovaného signálu pre klasické servá: Po pripojení signálového výstupu z prijímača pre klasické servá (PWM) BG-8S meria a zobrazuje napájacie napätie prijímača, opakovaciu frekvenciu a šírku signálových impulzov, ktorú zobrazí aj ako relatívna veľkosť výchylky v %.
• Testovanie S.Bus signálu – sériového signálu pre S.Bus serva: Po pripojení sériového S.BUS signálového výstupu z prijímača BG-8S zobrazuje relatívnu veľkosť výchylky v % a ako stĺpcový graf až v 18 kanáloch.

USB NABÍJAČ

BG-8S môže tiež slúžiť ako „poľný“ USB nabíjač/powerbanka napájaný z akumulátora pripojeného do zásuvky XT60i – ten je testerom chránený pred nadmerným vybitím. BG-8S umožňuje nabíjanie bežných zariadení (5V/max. 2A) rovnako ako inteligentné rýchlonabíjanie zariadení využívajúcich technológie Qualcomm Quick Charge 2.0/3.0, je kompatibilný so zariadeniami BC1.2 a Apple. Dovoľuje nabíjanie max. 12 V/2 A.

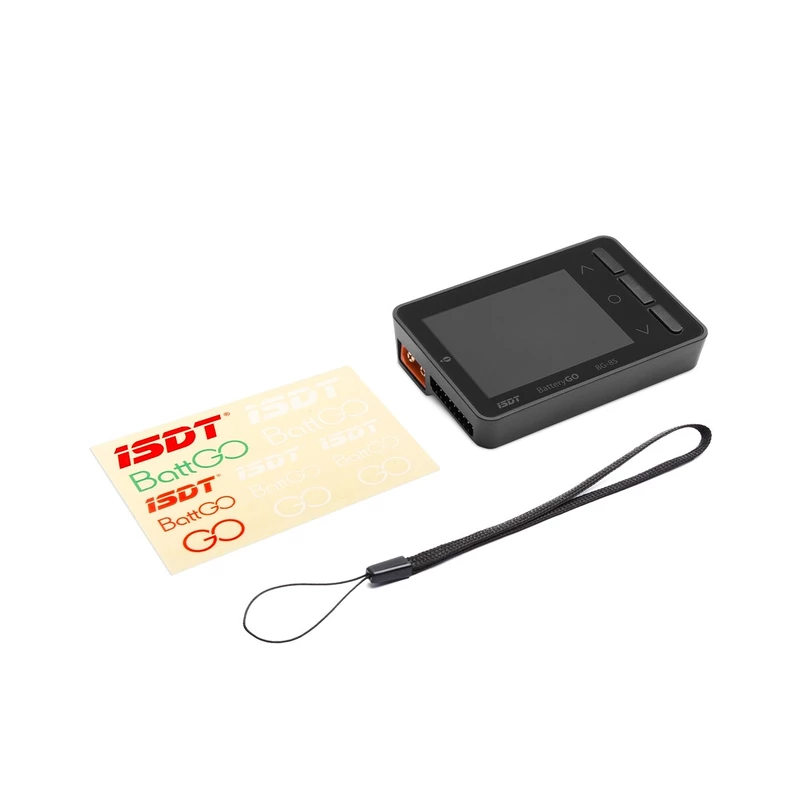

Balenie obsahuje: Tester BG-8S, chránič displeja, návod.
