Professioneller Servotester

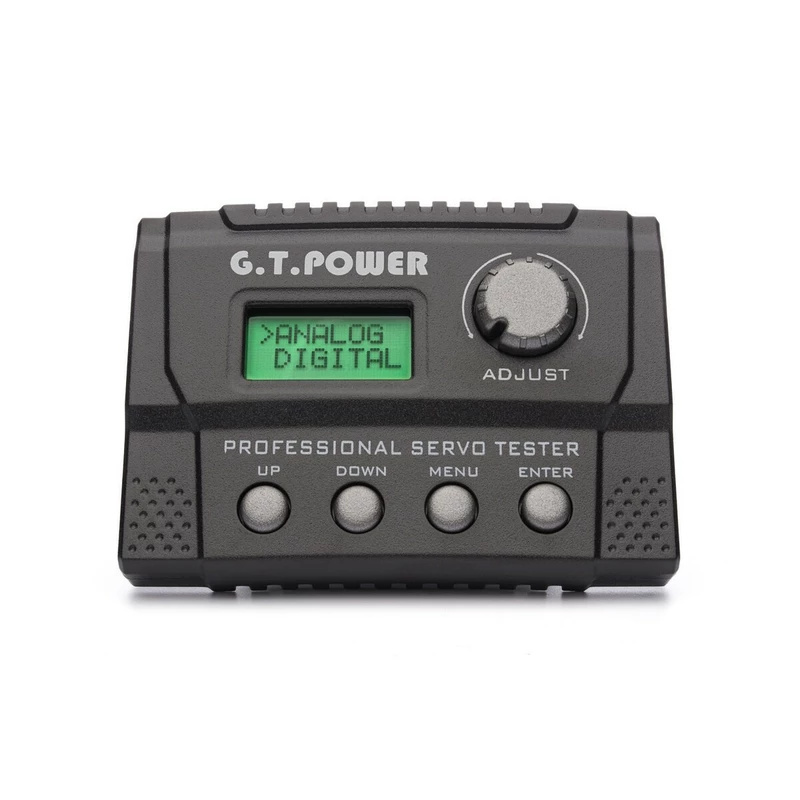

Mit dem Profi-Servotester können sowohl digitale als auch analoge Servos getestet und Pulsbreiten gemessen werden. Erzeugt ein Steuersignal mit Impulsen mit dem logischen Pegel "1" von 5,0 V mit einer Wiederholrate von 50 Hz (für analoge Servos) oder 100 Hz (für digitale Servos). Es gibt vier Tasten und einen Drehknopf, um das Gerät zu bedienen; Das Programmmenü und die Messwerte werden auf einem zweizeiligen LCD-Display angezeigt. Profi-Servotester hat sieben Grundbetriebsarten:

• Manuelle Positionierung der Servoposition über den Drehknopf (Grundimpulsbreite 1.000-2.000 _s / erweitert 500-2.500 _s). Mit dieser Funktion können Sie die Linearität der Servobewegung und ihre allgemeine Funktionsweise testen. Sie können damit auch elektronische Geschwindigkeitsregler testen.
• Automatischer Zyklustest der Servobewegung mit einstellbarer Anzahl von Zyklen, Abweichungsbereich und Nachlaufgeschwindigkeit. Diese Funktion wird hauptsächlich zum Testen der langen Lebensdauer der Servos verwendet.
• Test-Servo mit Drucktaster geschaltete feste Positionen 1.000, 1.500 und 2.000 _s. Diese Funktion wird hauptsächlich verwendet, um die Neutralstellung der Ruder zu prüfen und mechanisch einzustellen und um die Genauigkeit der Servorückstellung bei der Bewegung von beiden Seiten in die Mittelstellung zu prüfen.
• Messung der Servolenkungs-Bandbreite. Diese Funktion wird hauptsächlich zum Testen der servounempfindlichen Bandbreite und zum Bestimmen der tatsächlichen Auflösungsfähigkeit verwendet. Es ist auch nützlich, wenn Sie mehrere Servos brauchen, die genau auf die gleiche Weise reagieren - typischerweise 2-4 Servo CCPM Servoplatten, mehrere Servosteuerungen für das gleiche oder gepaarte Ruder an Flugzeugmodellen (besonders in extremen 3D mit enormen Verschiebungen).
• Messung der Geschwindigkeit der Servobewegung bei 60 °.
• Automatischer Servobewegungstest mit einstellbarer Reichweite und Überlaufgeschwindigkeit. Diese Funktion wird hauptsächlich verwendet, um die Sanftheit der Servobewegung zu testen; sichtbar, zum Beispiel." Defekte oder Betriebsabnutzung des Widerstandsweges des Rückführpotentiometers (reflektiert durch Vibration oder Zucken), mechanische Beschädigung der Zahnräder (fehlende Zähne)
• Messen Sie die Breite der Steuerimpulse von einer externen Quelle (z. B. Empfänger). Diese Funktion wird hauptsächlich zum Testen der Steuerimpulse an den Servoausgängen des Empfängers verwendet. Sie können die Pulsbreite bei einer bestimmten Sendereinstellung messen und auch die Stabilität der Steuerimpulsbreite testen (wenn das Servo vibriert, vibriert oder driftet, ohne die Position des Senders auf dem Sender zu ändern)

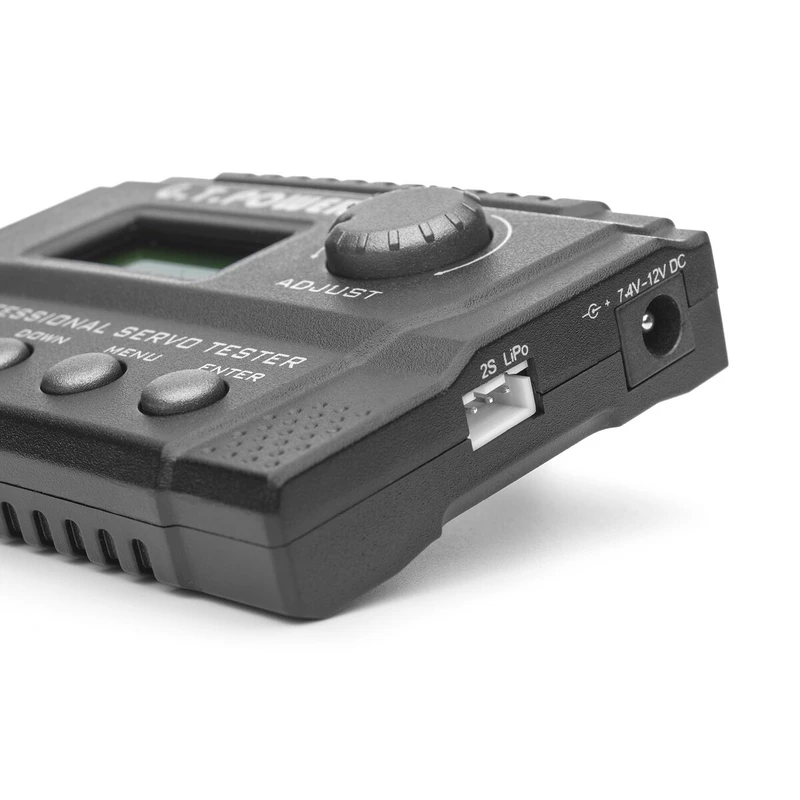

Die Stromversorgung des Servosockels erfolgt über eine Buchse auf der rechten Seite - entweder über eine JST-XH-Buchse für einen 2S-LiPo-Akkustecker (7,4 V) oder einen Koaxialstecker zum Anschluss einer Batterie oder einer 7,4-12-V-Stromversorgung. am Ausgang des Servos (SIGNAL / OUT) ist unabhängig von der Versorgungsspannung des Gerätes auf 5 V stabilisiert.

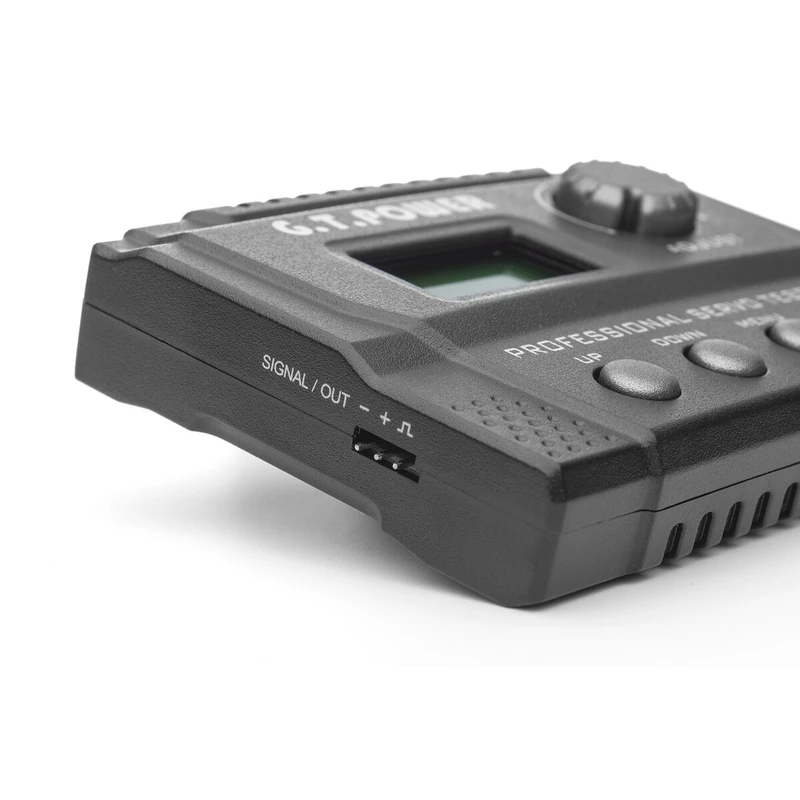

Das getestete Servo ist an der Buchse SIGNAL / OUT auf der linken Seite angeschlossen. Ein Steuersignal von der externen Quelle wird an dieselbe Buchse geliefert, wenn die Impulsbreite im Modus "PW MODE" gemessen wird.

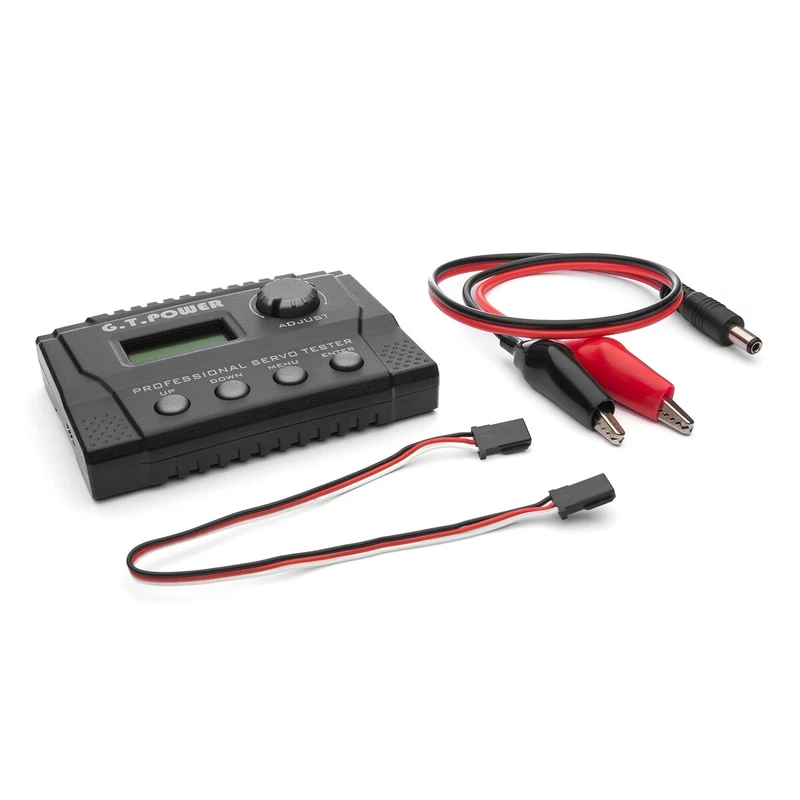

Das Paket beinhaltet: Profi-Servotester, Netzkabel mit Koaxialstecker und Krokodilklemmen, Servokabel, Anleitung.
