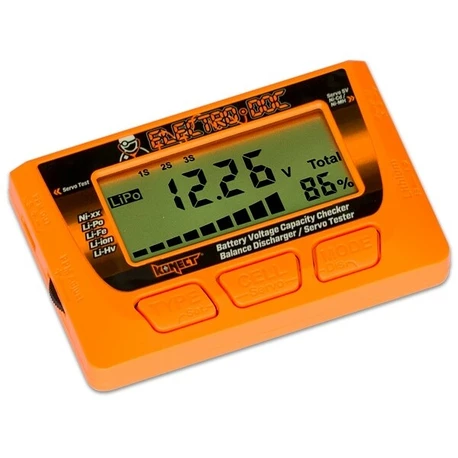

Konect Balancer i serwoster

Tester akumulatorów LiPo 1-8S to wielofunkcyjne urządzenie do testowania żywotności baterii większości głównych typów modeli: Li-Po, Li-ion, LiFe, LiHV, NiCd i NiMH. Pozwala także na rozładowywanie z równoważeniem i autonomicznym równoważeniem zestawów litu w celu zrównoważenia napięć poszczególnych komórek do tego samego poziomu. W trybie serwo może być używany do testowania serwomechanizmów i elektronicznych kontrolerów prędkości.

TESTOWANIE NAPIĘCIA BATERII LITOWYM (1-8 S)

Urządzenie pozwala na pomiar akumulatorów litowych 2-8S (Li-Po, Li-ion, LiFe, LiHV) bez potrzeby dodatkowego zasilania. Aby przetestować 1 S baterii, musisz podłączyć 4s. Akumulator NiXX lub stabilizator 5 V UBEC do gniazda NiCd / MH. Akumulator testowy jest podłączony bezpośrednio (złącza serwisowe JST-XH) lub odpowiedni adapter.

Tester mierzy i wyświetla:

• całkowite napięcie akumulatora i pojemność akumulatora resztkowego (stan naładowania - punkt orientacyjny)
• napięcie i pojemność szczątkowa każdego zestawu ogniw
• napięcie i pojemność ogniwa o najwyższych napięciach
• napięcie i pojemność ogniwa zestawu najniższego napięcia
• numery komórek o najwyższym i najniższym napięciu oraz różnicy napięcia między nimi

BADANIE NAPIĘCIA BATERII NiCd i NiMH (1-8 pozycja)

Podczas testowania 4-8. Akumulatory NiCd i NiMH nie wymagają dodatkowego zasilania. Aby przetestować akumulatory NiCd i NiMH z mniej niż 4 ogniwami, musisz podłączyć baterię litową 2-8S.

Tester mierzy i wyświetla:

• całkowite napięcie akumulatora

RETURN / BALANCER (2-8S)

Rozładowywanie / równoważenie akumulatorów litowych może odbywać się w dwóch trybach (urządzenie zasilane jest rozładowaną baterią):

• Rozładowanie z wyważaniem - tester rozładowuje podłączony akumulator litowy do zadanego napięcia (2,0-4,2 V / ogniwo), równoważąc napięcie poszczególnych ogniw
• Równoważenie autonomiczne - Urządzenie rozładowuje ogniwa zestawu do najniższego poziomu napięcia

SERVOTESTER

Napięcie zasilania dla funkcji serwomechanizmu wynosi 5-6 V (4-ogniwowy akumulator NiMH lub NiCd," Wyjście UBEC stabilizatora mocy 5 V). W przypadku testowania elektronicznych regulatorów prędkości ze stabilizatorem BEC, nie jest wymagane specjalne zasilanie. Servotester generuje impulsy sterowania o poziomie logiki "1" 4,7-7,0 V (zgodnie z napięciem zasilania 5-6 V). W zależności od rodzaju serwomechanizmu lub regulatora, można wybrać częstotliwość powtarzania sygnału częstotliwości serwomechanizmu: 50 Hz (dla serwomechanizmów analogowych i standardowych regulatorów do samolotów, samochodów i statków) oraz dla cyfrowych serwonapędów i kontrolerów dla wielopunktów 60 Hz, 100 Hz, 125 Hz, 200 Hz, 300 Hz .

Servotester ma trzy podstawowe tryby działania:

• Ręczne pozycjonowanie serwomechanizmu za pomocą pokrętła - Zakres szerokości impulsu sterującego w tym trybie jest opcjonalny dla podstawy 1000-2000 _s lub rozszerzonego 500-2 500 _s.
• Automatyczne sterowanie serwomechanizmem - w tym trybie serwo automatycznie przełącza się na ustawiony zakres (podstawowe 1000-2000 _s lub 500-2500 razy powiększone) ręcznie regulowaną prędkość.
• Ustawienie neutralne: - W tym przypadku serwotester dostarcza sygnał o stałej szerokości impulsu 1500 _s.

Pakiet zawiera: tester baterii LiPo 1-8S, instrukcje.
