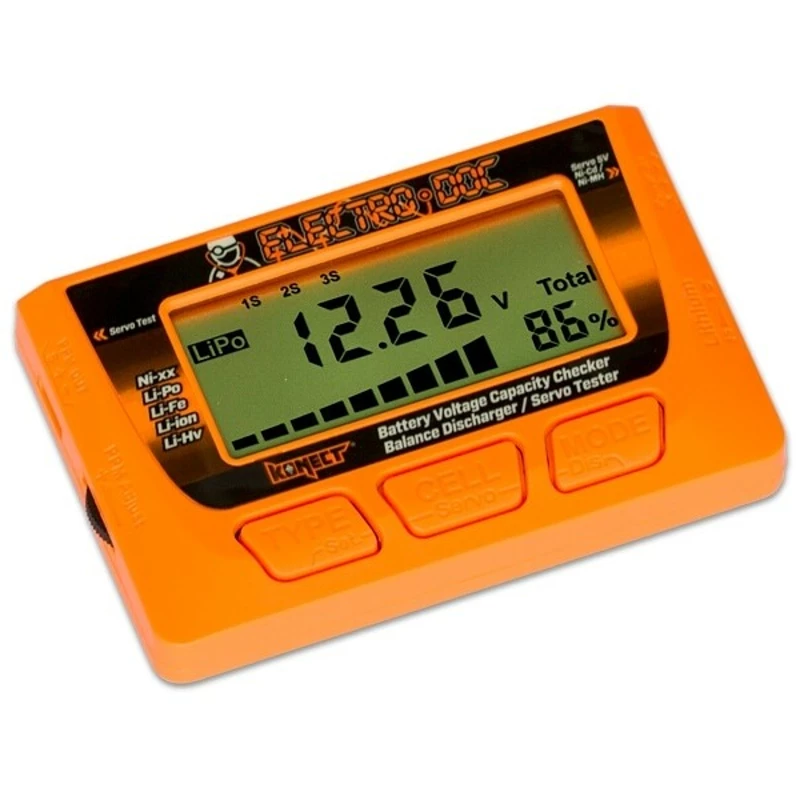

Konect Balancer und Servotester

Der LiPo Batterietester 1-8S ist ein Multifunktionsgerät zum Testen der Batterielebensdauer der meisten gängigen Modelltypen: Li-Po, Li-Ion, LiFe, LiHV, NiCd und NiMH. Es ermöglicht auch das Entladen mit einem ausgleichenden und autonomen Abgleich der Lithiumsätze, um die Spannungen der einzelnen Zellen auf das gleiche Niveau zu bringen. Im Servomodus können Servos und elektronische Geschwindigkeitsregler getestet werden.

LITHIUM-BATTERIESPANNUNGSPRÜFUNG (1-8S)

Das Gerät ermöglicht die Messung von 2-8S Lithiumbatterien (Li-Po, Li-Ion, LiFe, LiHV) ohne zusätzliche Stromversorgung. Um 1S Batterien zu testen, müssen Sie 4s anschließen. NiXX Batterie oder 5 V UBEC Stabilisator Ausgang an die NiCd / MH Buchse. Die Testbatterie ist direkt angeschlossen (JST-XH Serviceanschlüsse) oder ein passender Adapter.

Der Tester misst und zeigt an:

• Gesamtbatteriespannung und Restkapazität der Batterie (Ladezustand - Landmarke)
• Spannung und Restkapazität der einzelnen Zellen
• Spannung und Kapazität des Elements der höchsten Spannungszelle
• Spannung und Zellenkapazität der niedrigsten eingestellten Spannung
• Zellzahlen mit den höchsten und niedrigsten Spannungen und die Spannungsdifferenz zwischen ihnen

TESTS DER SPANNUNG VON NiCd- UND NiMH-BATTERIEN (1-8 Artikel)

Beim Testen 4-8. NiCd- und NiMH-Akkus benötigen keine zusätzliche Stromversorgung. Um NiCd- und NiMH-Akkus mit weniger als 4 Zellen zu testen, müssen Sie eine 2-8S Lithium-Batterie anschließen.

Der Tester misst und zeigt an:

• Gesamtbatteriespannung

RÜCKKEHR / AUSWUCHT (2-8S)

Das Entladen / Ausgleichen von Lithiumakkumulatoren kann in zwei Modi erfolgen (das Gerät wird von einer entladenen Batterie betrieben):

• Entladen mit Balancing - Der Tester entlädt die angeschlossene Lithiumbatterie auf eine voreingestellte Spannung (2,0-4,2 V / Zelle) und gleicht dabei die Spannung der einzelnen Zellen aus
• Autonomous Balancing - Das Gerät entlädt die Zellen des Gerätes auf die niedrigste Spannungsebene

SERVOTESTER

Die Versorgungsspannung für Servo-Servo-Funktion beträgt 5-6 V (4-Zellen NiMH oder NiCd Akku," UBEC-Ausgang von 5 V Leistungsstabilisator). Bei der Prüfung von elektronischen Drehzahlreglern mit einem BEC-Stabilisator ist keine spezielle Stromversorgung erforderlich. Servotester erzeugt Steuerimpulse mit Logikpegel "1" 4.7-7.0 V (abhängig von der Versorgungsspannung 5-6 V). Abhängig von der Art des Servos oder Reglers können Sie die Wiederholfrequenz des Servofrequenzsignals wählen: 50Hz (für analoge Servos und Standardregler für Flugzeuge, Autos und Schiffe) und für digitale Servos und Steuerungen für Multipole 60 Hz, 100 Hz, 125 Hz, 200 Hz, 300 Hz .

Servotester hat drei grundlegende Betriebsmodi:

• Manuelle Positionierung des Servos mit dem Drehknopf - Der Bereich der Steuerimpulsbreiten in diesem Modus ist optional für die Basis 1000-2000 _s oder die erweiterten 500-2 500 _s.
• Automatischer Servo-Überlauf - In diesem Modus schaltet der Servo automatisch auf den eingestellten Bereich (Basis 1000-2000 _s oder 500-2500 vergrößert) manuell einstellbare Geschwindigkeit um.
• Neutralstellung: - In diesem Fall liefert der Servotester ein Signal mit einer festen Impulsbreite von 1500 _s.

Paket beinhaltet: LiPo Batterie Tester 1-8S, Anweisungen.
