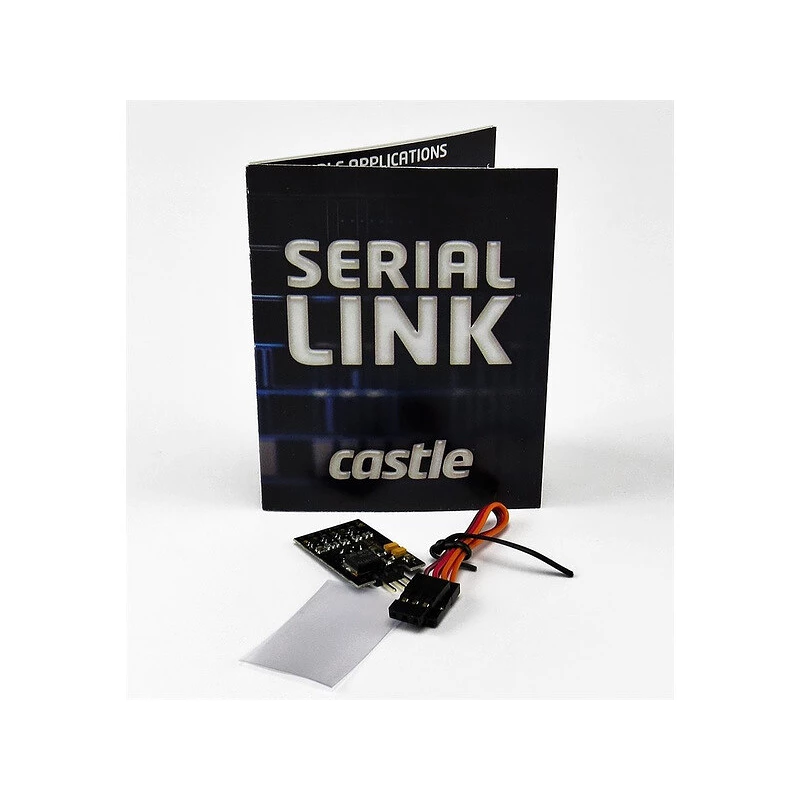

Programator zamku Łącze szeregowe

Charakterystyka

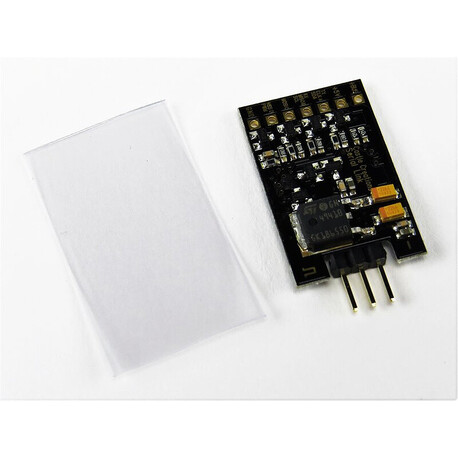

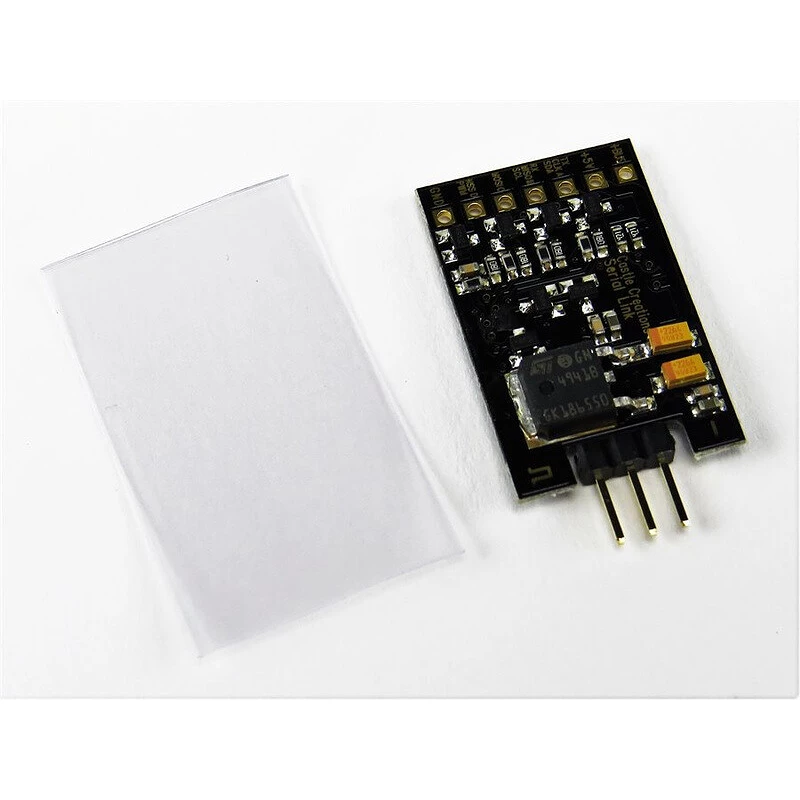

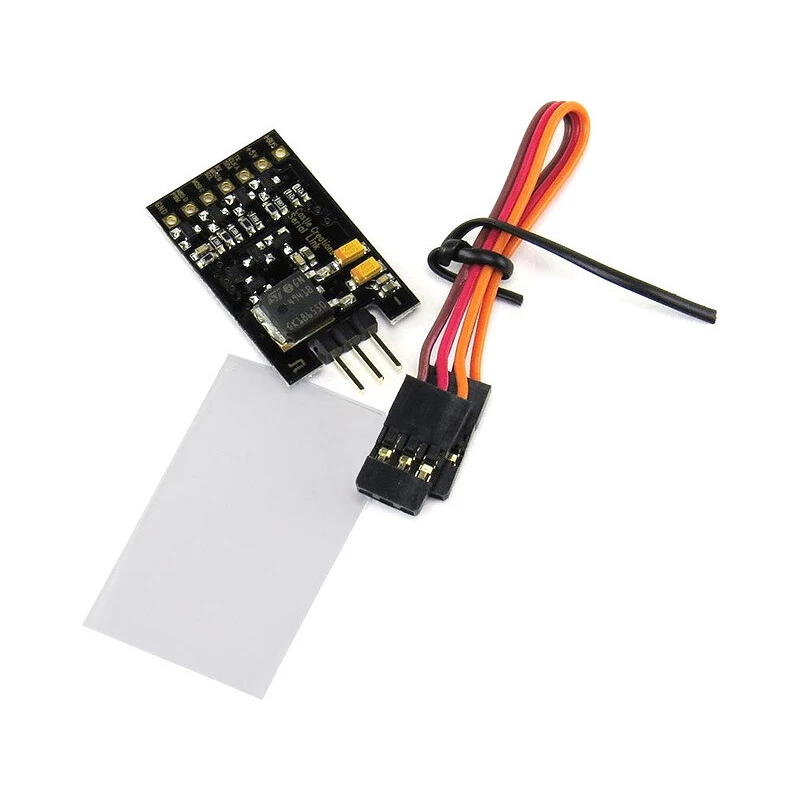

Urządzenie Serial Link umożliwia komunikację ze sterownikiem Castle poprzez protokół Castle Link Live. Do adaptera można podłączyć urządzenia z protokołami TTL Serial, I2C, SPI. Opcje połączenia: Wejście, Wyjście, Tryb przelotowy. Konfiguracja za pomocą programatora Castle Link.

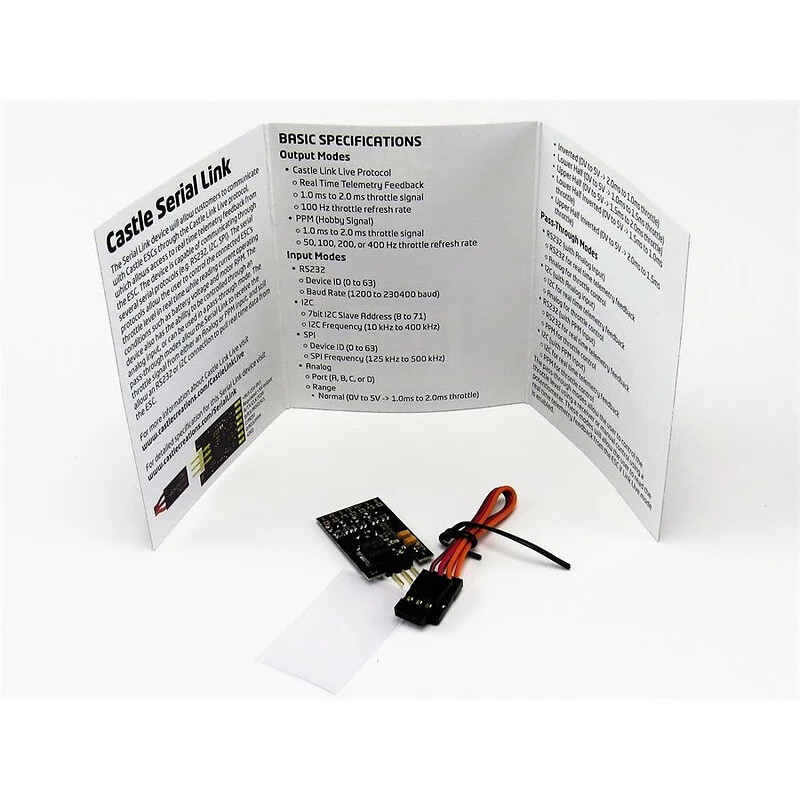

Dostępne specyfikacje komunikacji dla Case Serial Link

• Tryb wyjścia
  • Castle Link Live Protocol
    • Nagrywanie telemetryczne w czasie rzeczywistym
    • Sygnał przepustnicy 1,0 ms do 2,0 ms
    • Częstotliwość odświeżania gazu 100 Hz
  • PPM
    • Sygnał przepustnicy 1,0 ms do 2,0 ms
    • Częstotliwość odświeżania gazu 50, 100, 200, 400 Hz
• Tryb wprowadzania
  • Numer seryjny TTL
    • Identyfikator urządzenia (0 do 63)
    • Zakres bodów (1200 do 230400 bodów)
  • I2C
    • 7-bitowy adres Slave I2C (8 do 71)
    • Częstotliwość I2C (10 kHz do 400 kHz)
  • SPI
    • Identyfikator urządzenia (0 do 63)
    • Częstotliwość SPI (125 kHz do 500 kHz)
  • Analog
    • Port (A, B, C, D)
    • Zasięg
      • Normalny (przepustnica 0 V do 5 V -> 1,0 ms do 2,0 ms)
      • Odwrócony (0V do 5V -> 2.0ms do 1.0ms przepustnicy)
      • Dolna połowa (przepustnica 0 V do 5 V -> 1,0 ms do 1,5 ms)
      • Górna połowa (przepustnica 0 V do 5 V -> 1,5 ms do 2,0 ms)
      • Dolna połowa odwrócona (przepustnica 0 V do 5 V -> 1,5 ms do 1,0 ms)
      • Odwrócona górna połowa (przepustnica 0 V do 5 V -> 2,0 ms do 1,5 ms)
• Tryb przekazu
  • Szeregowy TTL (z wejściem analogowym)
    • Serial TTL do nagrywania telemetrii w czasie rzeczywistym
    • Analogowy do kontroli gazu
  • I2C (z wejściem analogowym)
    • Szeregowy I2C do zapisu telemetrycznego w czas rzeczywisty
    • Analogowy do kontroli gazu
  • Szeregowy TTL (z wejściem PPM)
    • Serial TTL do nagrywania telemetrii w czasie rzeczywistym
    • PPM do kontroli gazu
  • I2C (z wejściem PPM)
    • I2C do nagrywania telemetrycznego w czasie rzeczywistym
    • PPM do kontroli gazu
