Schlossprogrammierer Serielle Verbindung

Eigenschaften

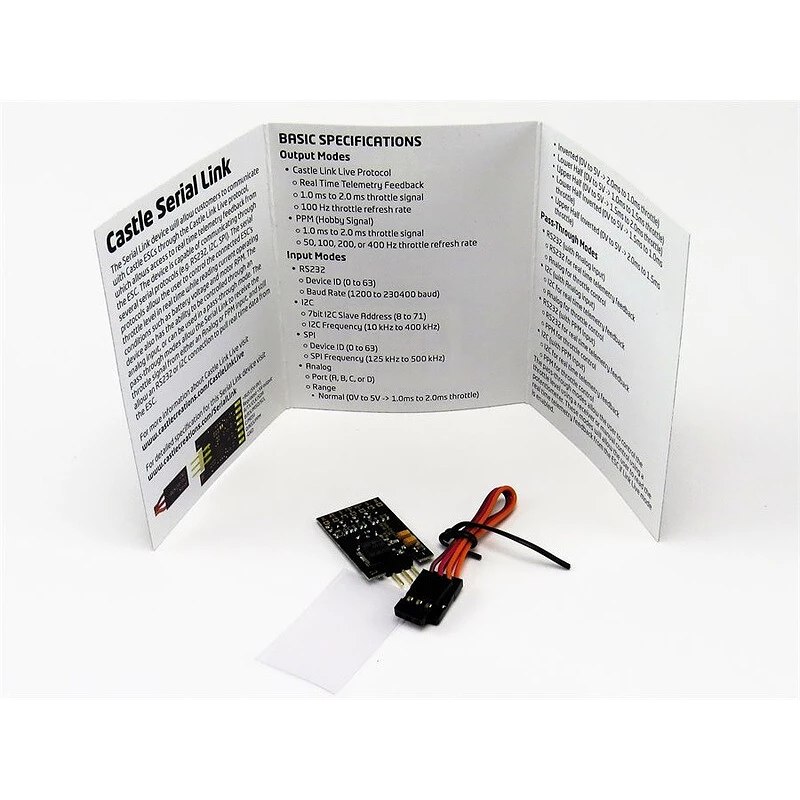

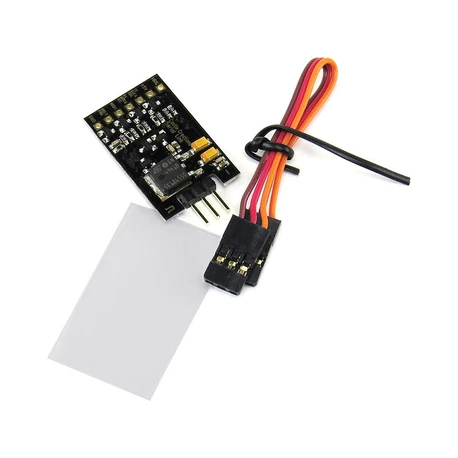

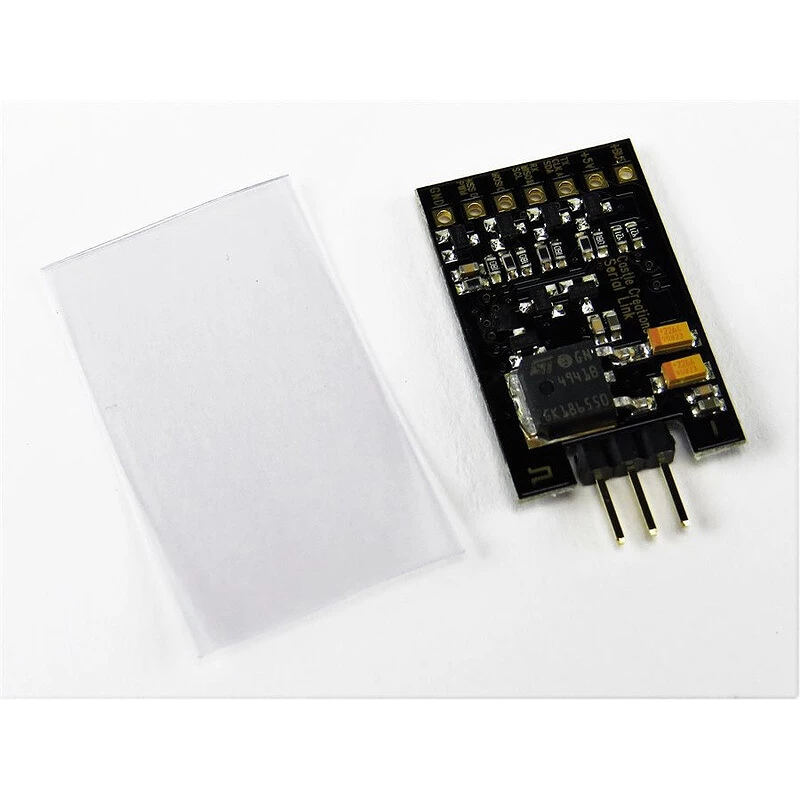

Das Serial Link-Gerät ermöglicht Ihnen die Kommunikation mit dem Castle-Controller über das Castle Link Live-Protokoll. An den Adapter können Geräte mit TTL Serial, I2C, SPI Protokollen angeschlossen werden. Anschlussmöglichkeiten: Eingang, Ausgang, Durchgangsmodus. Einrichtung über Castle Link-Programmierer.

Verfügbare Kommunikationsspezifikationen für Case Serial Link

• Ausgabemodus
  • Castle Link Live-Protokoll
    • Echtzeit-Telemetrieaufzeichnung
    • Drosselsignal 1,0 ms bis 2,0 ms
    • Gasaktualisierungsrate 100 Hz
  • PPM
    • Drosselsignal 1,0 ms bis 2,0 ms
    • Gasaktualisierungsrate 50, 100, 200, 400 Hz
• Eingabemodus
  • TTL-Seriell
    • Geräte-ID (0 bis 63)
    • Baudbereich (1200 bis 230400 Baud)
  • I2C
    • 7-Bit-I2C-Slave-Adresse (8 bis 71)
    • I2C-Frequenz (10 kHz bis 400 kHz)
  • SPI
    • Geräte-ID (0 bis 63)
    • SPI-Frequenz (125 kHz bis 500 kHz)
  • Analog
    • Anschluss (A, B, C, D)
    • Bereich
      • Normal (0V bis 5V -> 1.0ms bis 2.0ms Drossel)
      • Invertiert (0V bis 5V -> 2.0ms bis 1.0ms Drossel)
      • Untere Hälfte (0V bis 5V -> 1.0ms bis 1.5ms Drossel)
      • Obere Hälfte (0V bis 5V -> 1,5ms bis 2,0ms Drossel)
      • Untere Hälfte invertiert (0V bis 5V -> 1,5ms bis 1,0ms Drossel)
      • Obere Hälfte invertiert (0V bis 5V -> 2.0ms bis 1.5ms Drossel)
• Pass-Through-Modus
  • TTL Seriell (mit Analogeingang)
    • TTL Serial für Echtzeit-Telemetrieaufzeichnung
    • Analog für Gasregelung
  • I2C (mit Analogeingang)
    • I2C Serial für Telemetrieaufzeichnung in Echtzeit
    • Analog für Gasregelung
  • TTL Seriell (mit PPM-Eingang)
    • TTL Serial für Echtzeit-Telemetrieaufzeichnung
    • PPM für Gasregelung
  • I2C (mit PPM-Eingang)
    • I2C für Echtzeit-Telemetrieaufzeichnung
    • PPM für Gasregelung
