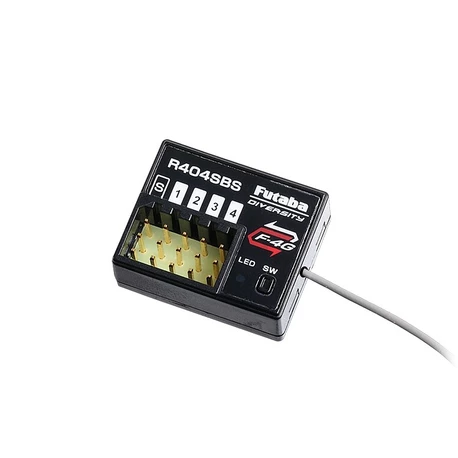

Futaba R404SBS

Dziesięciokanałowy odbiornik Futaba z systemem transmisyjnym F-4G 2,4GHz z superszybką odpowiedzią i pełną telemetrią dla samochodów RC i łodzi. Przeznaczony jest do ogólnego użytku w modelach wszystkich kategorii. Port S.BUS2 do komunikacji dwukierunkowej umożliwia podłączenie serw S.BUS2 dla kanałów 5-10, czujników telemetrycznych Futaba, żyroskopów lub innych kompatybilnych urządzeń. Stany pracy odbiornika są wskazywane przez wskaźnik LED.

System transmisji F-4G

Futaba F-4G 2,4 GHz to nowy system transmisji z superszybką odpowiedzią, umożliwiający transmisję telemetrii i do 10 kanałów. Na kanałach 1-4 istnieje możliwość (zgodnie z ustawieniami na nadajniku, każdy kanał może pracować w innym trybie) nadawanie sygnału wąskopasmowego dla SR servaba Futaba z częstotliwością repetycji 833 Hz (1 ms duty cycle), dla klasycznego cyfrowego serwa o częstotliwości powtarzania 333 Hz (cykl pracy) 3 ms) lub dla serw analogowych o częstotliwości powtarzania 66 Hz (cykl pracy 15 ms). Kanały 5-10 są przesyłane jako sygnał szeregowy dla serw S.BUS2 z częstotliwością powtarzania 66 Hz.

Zasilacz

3,7-7,4 V (napięcie nominalne) - tj. np. 4-6 ogniw NiMH, 1-2S LiPo/Li-ion, 2S LiFe, stabilizatory zasilania BEC w podanym zakresie napięć.

Antena

Odbiornik wyposażony jest w różne anteny - jedną długą antenę zewnętrzną i drugą wbudowaną w skrzynkę odbiorczą.

Wyjścia odbiornika, tryby kanałów

Odbiornik wyposażony jest w gniazda na standardowe złącza Futaba (z występem), w które oczywiście można włożyć złącza UNI (= JR / Graupner, Hitec) bez występu bocznego.

Wyjścia kanałowe (PWM): R404SBS oferuje 4 klasyczne kanały PWM.

S.BUS2: Gniazdo S.BUS2 umożliwia podłączenie złącz serwo S.BUS2 dla kanałów 5-10, czujników telemetrycznych Futaba, których dane mogą być wyświetlane na nadajniku, żyroskopach/stabilizatorach lub innych urządzeniach.

Telemetria

R404SBS przesyła dane o napięciu zasilania odbiornika do nadajnika bez konieczności podłączania jakichkolwiek czujników.

R404SBS umożliwia korzystanie z czujników telemetrycznych Futaba i innych czujników kompatybilnych z S.BUS2 z komunikacją dwukierunkową (użyteczne czujniki są określane przez możliwości nadajnika).

Możliwość aktualizacji oprogramowania układowego

Firmware odbiornika można aktualizować bezprzewodowo za pomocą nadajnika.

Zestaw odbiornika zawiera: odbiornik R404SBS, instrukcję obsługi.

Co to jest S.BUS2 / S.BUS

• S.BUS - magistrala szeregowa Futaba z jednokierunkową komunikacją umożliwiająca sterowanie serwami, sterownikami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do pojedynczego portu wyjściowego S.BUS odbiornika.
• S.BUS2 - magistrala szeregowa Futaba do dwukierunkowej komunikacji umożliwiająca (podobnie jak S.BUS) sterowanie serwami, sterownikami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do pojedynczego portu wyjściowego / wejściowego S.BUS2 odbiornika. Ponadto umożliwia podłączenie czujników telemetrycznych i przesyłanie z nich danych za pośrednictwem odbiornika w celu wyświetlenia na nadajniku; z niektórych serw S.BUS2 może przesyłać do nadajnika informacje o prądzie pracy, temperaturze lub kącie wyjścia serwomechanizmu.

W przeciwieństwie do konwencjonalnych zestawów RC S.BUS (2), system wykorzystuje szeregową komunikację danych do przesyłania sygnałów sterujących z odbiornika do serwomechanizmu, żyroskopu lub innego urządzenia. Te dane zawierają polecenia, takie jak „przesuń kanał serwomechanizmu od 3 do 15 stopni, przesuń kanał serwomechanizmu od 5 do 30 stopni” dla wielu urządzeń. Urządzenia S.BUS (2) wykonują tylko polecenia należące do ich własnego ustawionego kanału. Z tego powodu możliwe jest podłączenie kilku serwomechanizmów do tego samego kabla sygnałowego, jednocześnie ustawiając je i sterując indywidualnie według potrzeb. Służy do tego kod identyfikacyjny serwa (ID). Identyfikator znajdziesz na naklejce na pudełku serwomechanizmu.

Serwo S.BUS2 można podłączyć zarówno do portów S.BUS2 jak i S.BUS odbiornika. Jego funkcję określa ustawienie kanału w pamięci serw (wykonuje się to za pomocą interfejsu programowania nadajnika Futaba, programatora SBC-1 lub interfejsu CIU-3 USB z programem PC S-Link - dla niektórych serw można ustawić kanał tylko z nadajnikiem). / p>

Serwo S.BUS lub S.BUS2 podłączone do wyjścia kanału klasycznego odbiornika (PWM) działa jak klasyczne serwo. Jej ruch nadaje sygnał w kanale odbiornika, do którego jest podłączony. Ustawienia programowalnych funkcji serwo pozostają aktualne.
