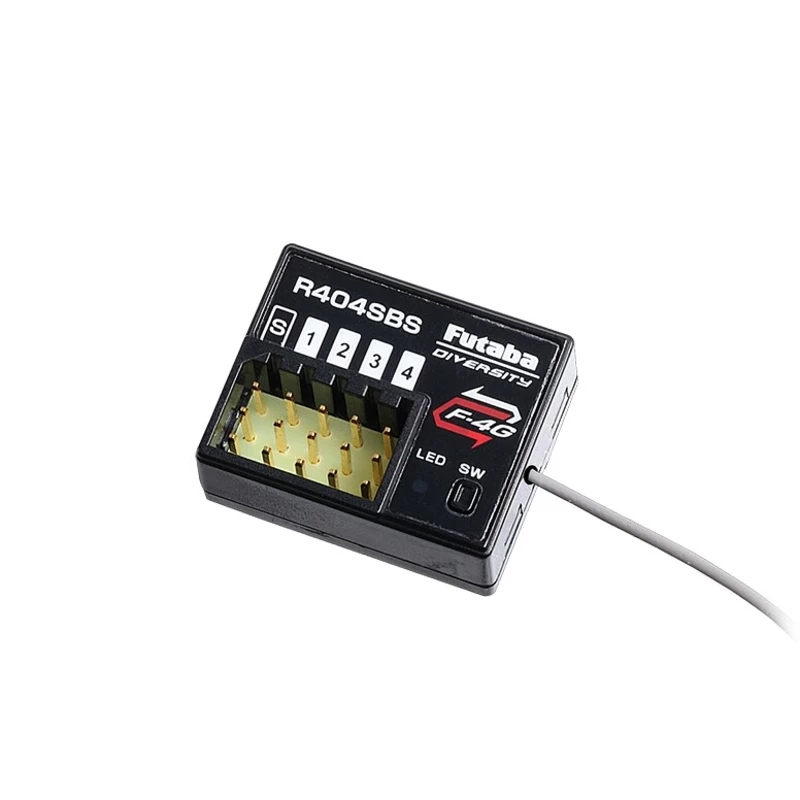

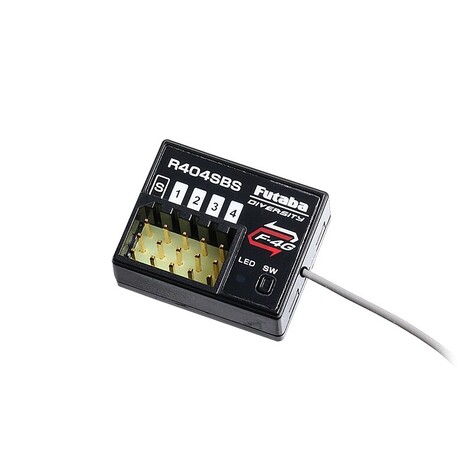

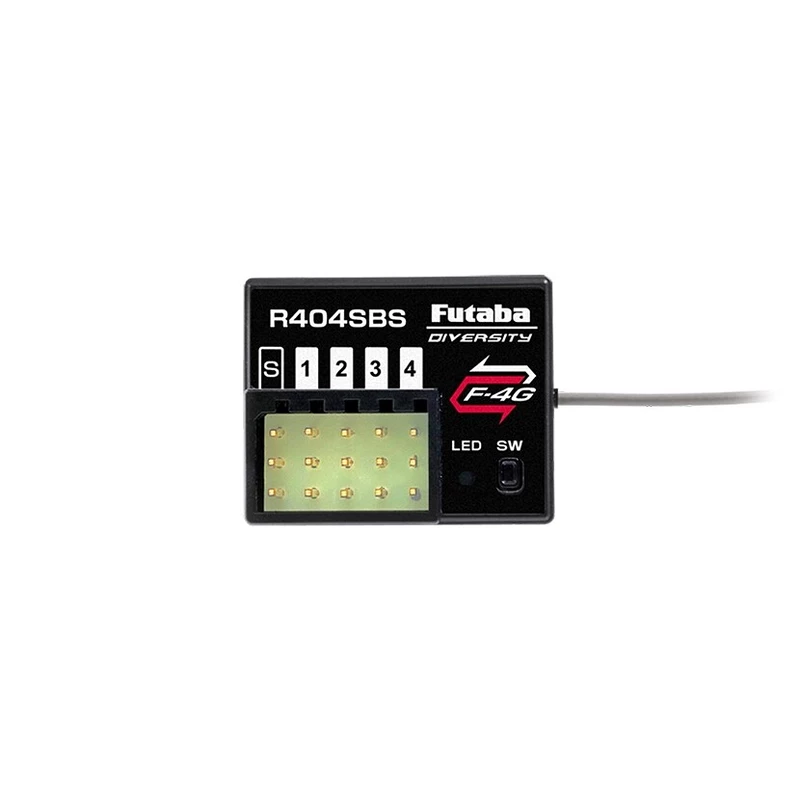

Futaba R404SBS

Zehn-Kanal-Empfänger Futaba-Übertragungssystem F-4G 2,4 GHz mit superschneller Reaktion und voller Telemetrie für RC-Autos und -Boote. Es ist für den allgemeinen Gebrauch in Modellen aller Kategorien bestimmt. Der S.BUS2-Anschluss für die bidirektionale Kommunikation ermöglicht den Anschluss von S.BUS2-Servos für die Kanäle 5-10, Futaba-Telemetriesensoren, Gyroskope oder andere kompatible Geräte. Die Betriebszustände des Empfängers werden durch eine LED-Anzeige angezeigt.

Übertragungssystem F-4G

Das Futaba F-4G 2,4 GHz ist ein neues Übertragungssystem mit superschneller Reaktion, das die Übertragung von Telemetrie und bis zu 10 Kanälen ermöglicht. Auf den Kanälen 1-4 ist es möglich (je nach Einstellung am Sender kann jeder Kanal in einem anderen Modus arbeiten) ein schmalbandiges Signal für SR servaba Futaba mit Folgefrequenz 833 Hz (1 ms Tastverhältnis), für Classic Digital zu übertragen Servos mit Folgefrequenz 333 Hz (Duty Cycle) 3 ms) oder für analoge Servos mit Folgefrequenz 66 Hz (15 ms Duty Cycle). Die Kanäle 5-10 werden als serielles Signal für S.BUS2-Servos mit einer Folgefrequenz von 66 Hz übertragen.

Stromversorgung

3,7-7,4 V (Nennspannung) - also zB 4-6 NiMH Zellen, 1-2S LiPo/Li-Ion, 2S LiFe, BEC Netzteilstabilisatoren im angegebenen Spannungsbereich.

Antenne

Der Empfänger ist mit diversen Antennen ausgestattet - eine lange externe Antenne und eine in die Empfängerbox eingebaute.

Empfängerausgänge, Kanalmodi

Der Empfänger ist mit Buchsen für Standard-Futaba-Stecker (mit Überstand) ausgestattet, in die natürlich auch UNI-Stecker (= JR / Graupner, Hitec) ohne seitlichen Überstand gesteckt werden können.

Kanalausgänge (PWM): R404SBS bietet 4 klassische PWM-Kanäle.

S.BUS2: Die S.BUS2-Buchse ermöglicht den Anschluss von S.BUS2-Servoanschlüssen für die Kanäle 5-10, Futaba-Telemetriesensoren, deren Daten auf dem Sender angezeigt werden können, Gyroskope / Stabilisierungseinheiten oder andere Geräte.

Telemetrie

Der R404SBS überträgt die Daten der Empfängerversorgungsspannung an den Sender, ohne dass Sensoren angeschlossen werden müssen.

Der R404SBS ermöglicht die Verwendung von Futaba-Telemetriesensoren und anderen S.BUS2-kompatiblen Sensoren mit bidirektionaler Kommunikation (verwendbare Sensoren werden durch die Fähigkeiten des Senders bestimmt).

Aktualisierbare Firmware

Die Firmware des Empfängers kann drahtlos mit dem Sender aktualisiert werden.

Empfängerset beinhaltet: Empfänger R404SBS, Bedienungsanleitung.

Was ist S.BUS2 / S.BUS

• S.BUS – Serieller Futaba-Bus mit Einwegkommunikation, der die Steuerung von Servos, Controllern, Schaltern, Gyroskopen und anderen kompatiblen RC-Geräten ermöglicht, die an einen einzigen S.BUS-Ausgangsport des Empfängers angeschlossen sind.
• S.BUS2 – Serieller Futaba-Bus für die bidirektionale Kommunikation, die (wie S.BUS) die Steuerung von Servos, Controllern, Schaltern, Gyroskopen und anderen kompatiblen RC-Geräten ermöglicht, die an einen einzelnen S.BUS2-Ausgangs-/Eingangsport des Empfängers angeschlossen sind. Darüber hinaus können Sie Telemetriesensoren anschließen und Daten von ihnen über einen Empfänger zur Anzeige auf dem Sender übertragen. von einigen S.BUS2-Servos können Informationen über Betriebsstrom, Temperatur oder Hebelwinkel des Servoausgangs an den Sender übertragen.

Im Gegensatz zu herkömmlichen RC S.BUS (2)-Kits verwendet das System eine serielle Datenkommunikation, um Steuersignale vom Empfänger an ein Servo, einen Kreisel oder ein anderes Gerät zu übertragen. Diese Daten enthalten Befehle wie "Servokanal 3 auf 15 Grad bewegen, Servokanal 5 auf 30 Grad bewegen" für mehrere Geräte. S.BUS (2)-Geräte führen nur Befehle aus, die zu ihrem eigenen eingestellten Kanal gehören. Aus diesem Grund ist es möglich, mehrere Servos an das gleiche Signalkabel anzuschließen und individuell nach Bedarf einzustellen und anzusteuern. Dazu wird der Servoidentifikationscode (ID) verwendet. Die ID finden Sie auf dem Aufkleber auf der Servobox.

Das S.BUS2-Servo kann sowohl an den S.BUS2- als auch an den S.BUS-Port des Empfängers angeschlossen werden. Seine Funktion wird durch Einstellung des Kanals im Servospeicher bestimmt (es erfolgt über die Programmierschnittstelle des Futaba-Senders, SBC-1-Programmierer oder CIU-3-USB-Schnittstelle mit PC-Programm S-Link - bei einigen Servos kann der Kanal eingestellt werden). nur mit Sender). /p>

Das am Kanalausgang des Classic-Empfängers angeschlossene S.BUS- oder S.BUS2-Servo (PWM) arbeitet wie ein klassisches Servo. Seine Bewegung wird durch das Signal im Kanal des Empfängers gegeben, an den es angeschlossen ist. Die Einstellungen der programmierbaren Servofunktionen bleiben gültig.
