Tunalyzer - tester silników prądu przemiennego

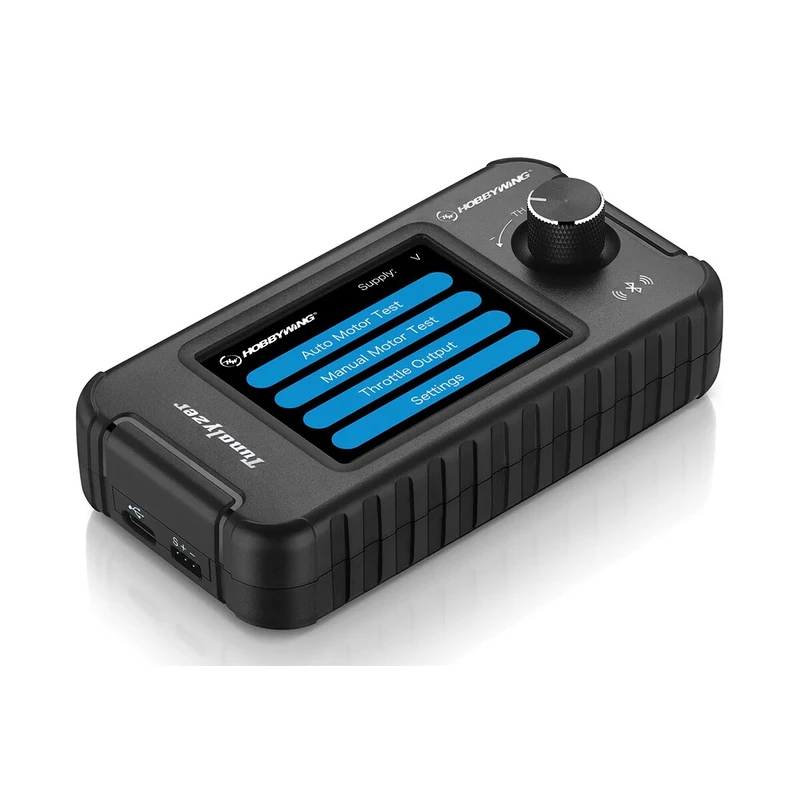

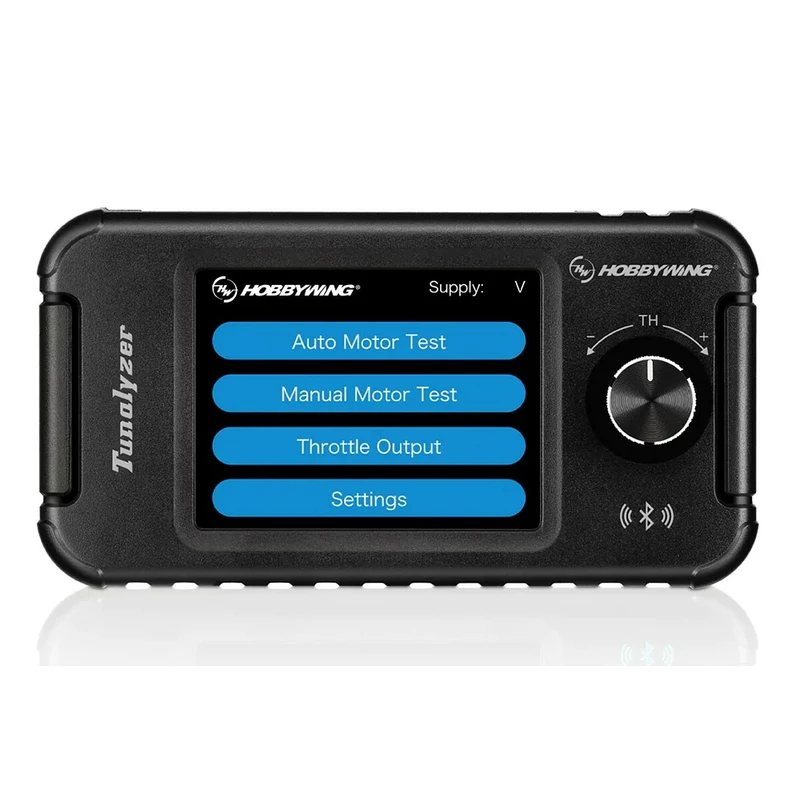

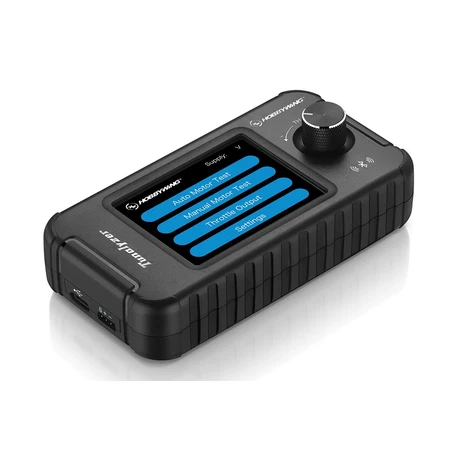

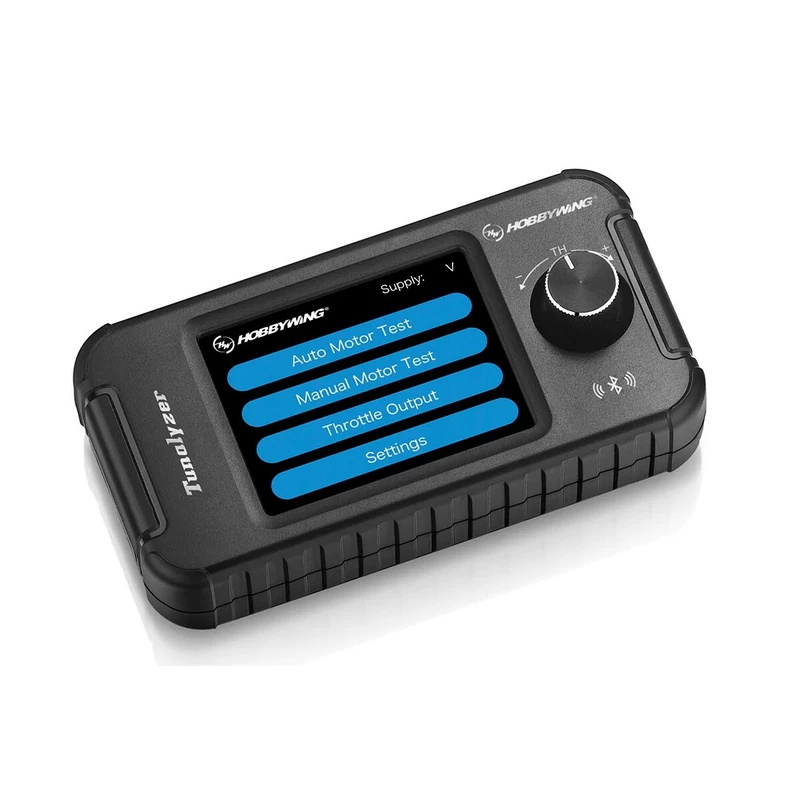

Tester silników elektrycznych AC firmy Hobbywing Tunalyzer to elektroniczne urządzenie specjalnie zaprojektowane do pomiaru parametrów takich jak liczba obrotów na wolt („KV”), prędkość obrotowa silnika, pomiar poboru prądu, pomiar czasu (wartości średnie i poszczególne fazy), sprawdzanie funkcje czujników Halla silników prądu przemiennego. Zmierzone wartości dla silników prądu przemiennego z czujnikami i bez są wyświetlane na dotykowym wyświetlaczu LCD. Tunalyzer działa również jako tester serwomechanizmów, a dzięki wbudowanemu modułowi Bluetooth umożliwia regulację kontrolerów prędkości Hobbywing i aktualizację ich oprogramowania za pomocą aplikacji mobilnej HW Link.

Tunalyzer umożliwia testowanie silników elektrycznych prądu przemiennego z czujnikami i bez z 2-60 biegunami. Do zasilania testera potrzebny będzie akumulator 2-4S LiPo, który powinien mieć pojemność co najmniej 2000 mAh.

1. Pomiar parametrów silników prądu przemiennego z czujnikami („sensored”) i bez czujników („sensorless”)

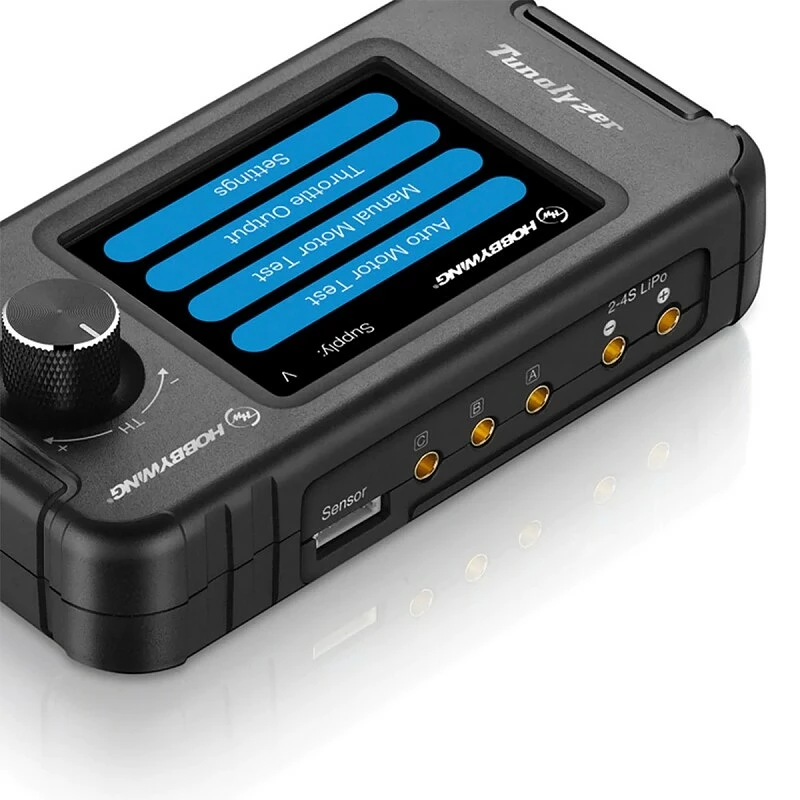

Do pomiarów do Tunalyzera podłącza się trzy kable fazowe silnika, kabel czujnika (czujniki do silnika) oraz akumulator zasilający (napędowy) 2-4S LiPo. Następnie Tunalyzer wykona test przy wybranym napięciu roboczym (7,4 V lub 3,4 V dla silników o KV >8000 lub mniej niż 4,5 obrotu) - w trybie automatycznym lub ręcznym (prędkość silnika jest kontrolowana za pomocą pokrętła). Tunalyzer mierzy i wyświetla:

• napięcie testowe
• prąd silnika
• obroty na wolt (KV)
• rozrząd mechaniczny - średni i dla poszczególnych faz (tylko dla silników z czujnikami)
• odchylenie położenia czujnika (tylko dla silników z czujnikami)
• asymetria magnesu wirnika (tylko dla silników z czujnikami)
• Odchylenie sygnału czujnika Halla (tylko dla silników z czujnikami)
• temperatura silnika (tylko dla kompatybilnych silników Hobbywing z czujnikami i czujnikiem temperatury w silniku)

2. Tester serwomechanizmów

Tunalyzer może pełnić funkcję testera serwomechanizmów - źródła sygnału serwomechanizmu z impulsami o szerokości 1-2 ms; sygnał ustawia się za pomocą pokrętła. Możesz w ten sposób testować kontrolery prędkości, serwomechanizmy lub inne urządzenia sterowane standardowym sygnałem serwo z modulacją szerokości impulsu (PWM) bez zestawu RC. (W tym trybie Tunalyzer jest zasilany z podłączonego regulatora BEC lub z zewnętrznego akumulatora 6-8,4 V.)

3. Bluetooth do ustawiania/aktualizowania kontrolerów prędkości

Dzięki wbudowanemu modułowi Bluetooth Tunalyzer może służyć do konfigurowania kompatybilnych kontrolerów Hobbywing (czyli tych, które umożliwiają konfigurację za pomocą modułu OTA) oraz aktualizacji ich oprogramowania za pomocą aplikacji mobilnej HW Link. (W tym trybie Tunalyzer jest zasilany przez BEC podłączonego kontrolera lub przez zewnętrzną baterię 6-8,4 V, jeśli kontroler nie ma BEC.)

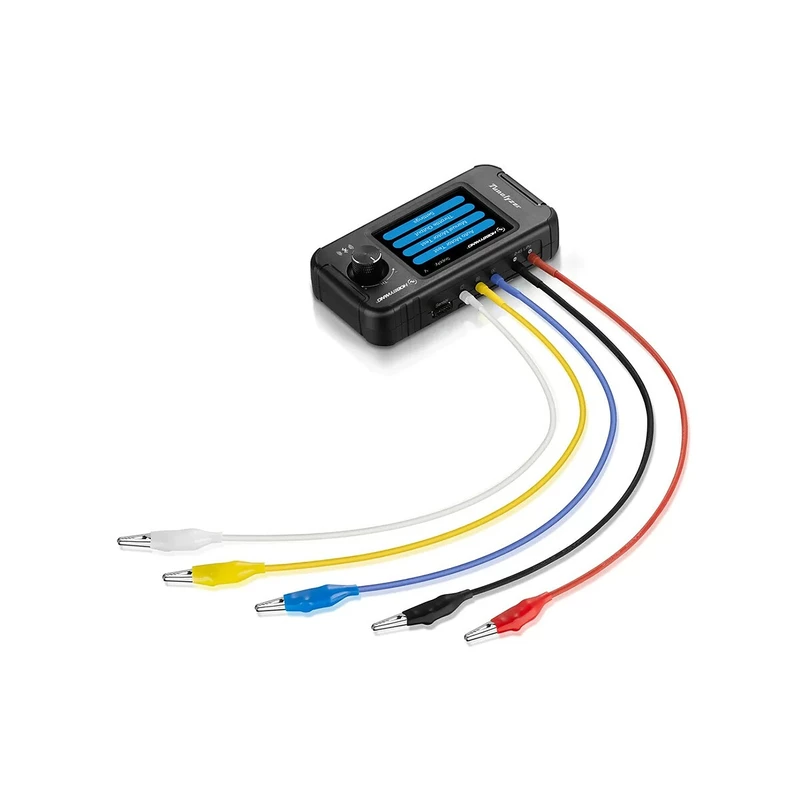

W skład zestawu testera wchodzą: Tunalyzer, 2 kable zasilające (wtyki bananowe/krokodyl 3,5 mm - czerwony + czarny), przewody 3-fazowe (wtyki bananowe/krokodyl 3,5 mm - niebieski + biały + żółty), torba transportowa, instrukcja.
