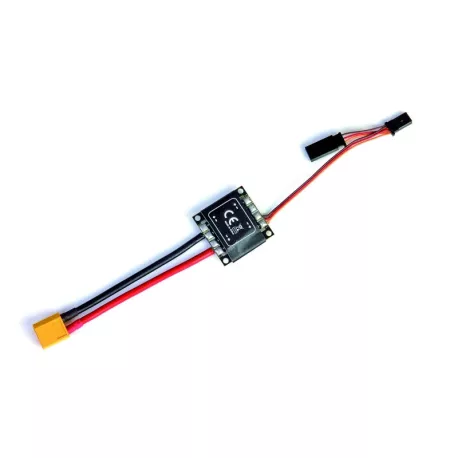

PDB s SBEC. napěťový-,proudový sensor +Telemetrie

Power to the People

Graupner Power Distribution Board (PDB) je optimální deska pro rozvod proudu až pro 4 regulátory. PDB je proto ideální pro kvadrokoptéry a další multikoptéry, ale je vhodná i pro všechny ostatní modely letadel.
Rozvaděč proudu Graupner měří proud, napětí a kapacitu a přenáší tyto údaje na displej vysílače HoTT a případně také na OSD. Deska zaznamenává všechna data do protokolu. To usnadňuje nastavení motoru, vrtulí a akumulátoru.
Graupner PDB umožňuje nastavení tří různých mezních hodnot podpětí, např. pro včasné spuštění funkce Coming Home a bezpečné přivedení kopteru nebo letadla zpět na základnu.

Deska je vybavena konektorem XT-60. Díky tomu jsou možné trvalé proudy až 60 A – krátkodobé proudové špičky až 100 A nepředstavují žádný problém.

Rozvaděč proudu váží pouhých 27 gramů. Velikost 35 x 35 mm lze zmenšit na 35 x 21 mm odříznutím bočních stran. Deska tak perfektně pasuje do předvrtaných upevňovacích otvorů běžných open source rámů multikoptér. PDB má konektor XT-60 a 3 spínací výstupy. Pomocí konektoru SH lze připojit například LED modul nebo FPV vysílač. Připojené moduly a SBEC se nastavují v telemetrickém menu.

Internetový obchod Graupner nabízí obrovský výběr modelů, RC vysílačů a přijímačů, serv a mnoha dalších doplňků a náhradních dílů za příznivé ceny a s okamžitou dostupností.

Vlastnosti produktu

• Deska pro rozvod energie pro až 4 regulátory
• Konektor XT-60 do 60 A
• Krátkodobě až 100 A
• Vstupní napětí 7,4 - 22,2 V (2 S - 6 S LiPo)
• SBEC 4,5 - 8 V / 3 A nastavitelný přes telemetrii
• Deska 35 mm x 35 mm, montážní otvory 30 x 30 mm
• Oddělitelné strany pro rozměry 35 mm x 21 mm
• Hmotnost včetně kabelu: 27 g
• Měření kapacity
• Měření proudu
• Měření napětí
• 3 spínací výstupy s konektorem SH

Technické údaje

• Šířka [mm]: 35 mm
• Výška [mm]: 8 mm
• Celková hmotnost [g]: 27 g
• Délka [mm]: 35 mm
• Rozměry [DxŠxV v mm]: 35 x 35 x 8 mm
• Napájení přijímače: 4,5 - 8 V
