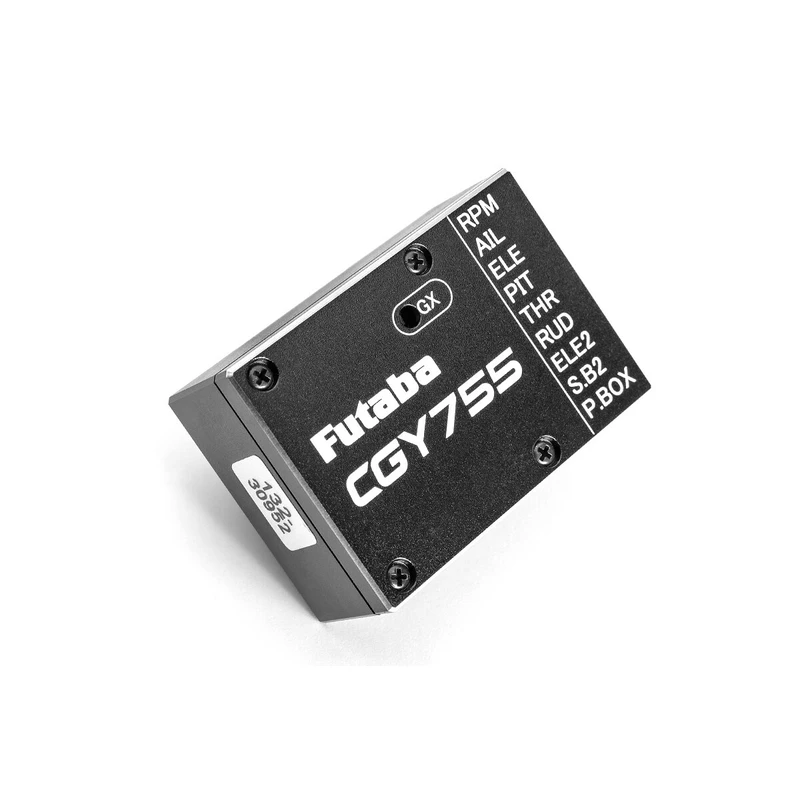

Futaba CGY755 s GPB1 FBL jednotka

CGY755 je špičková programovateľná bezpádlová (flybarless) riadiaca jednotka pre vrtuľníky veľkostí 250-800 s integrovaným Governor. Špičkové senzory MEMS (Micro Electro Mechanical system), extrémne vysoká rýchlosť spracovania dát a pokročilý PID riadiaci algoritmus ho umiestňujú na popredné miesto v poradí všetkých gyroskopických systémov, pokiaľ sa týka rozmerov, hmotnosti a úžitkových vlastností.

FUNKCIE

• Trojosové gyro a governor v jednej skrinke.
• Vysoká rýchlosť a extrémne nízke dopravné oneskorenie regulačnej slučky zaisťuje vyššiu stabilitu.
• Malé rozmery a nízka hmotnosť.
• Jednoduché nastavovanie a dolaďovanie nastavení gyra a Governor a pomocou programátora GPB-1 (s káblovým pripojením kk CGY755 alebo bezdrôtovo s využitím systému učiteľ-žiak s GPB-1 pripojeným ku kompatibilnému vysielači Futaba) alebo priamo v menu kompatibilného vysielača Futaba (T16IZ, T32MZ) .
• Nastavovanie je rozdelené na Základný (Basic) a Expertné (Expert) menu. Základné nastavenie (prístupné aj pre menej skúsených užívateľov) slúži na úvodné nastavenie a expertné pre pokročilé nastavenie s množstvom laditeľných parametrov pre veľmi skúsených pilotov.
• Aktualizovateľný firmvér.
• Kompatibilný s S.BUS2.

GYRO / FLYBARLES RIADIACA JEDNOTKA

• Používa pokročilý adaptívny PID regulačný systém.
• Súčasné ovládanie 3 osí (stúpanie a nakláňanie, bočenia).
• 2 voliteľné profily nastavenia pre 3D lietanie a F3C klasické lietanie / makety
• Bočení (vyrovnávací rotor):
  • Schopné detekovať uhlovú rýchlosť až do ± 1000 ° / s
  • Kompatibilný s 1520 mikrosekúnd analógovými (70 Hz), 1520 mikrosekúnd digitálnymi (280 Hz) a 760 mikrosekúnd digitálnymi (560 Hz) servami pre vyrovnávaciu rotory.
  • Voľba priamej väzby umožňuje CGY755 brať za prevádzky ohľad na iné riadiace funkcie. To vedie k presnejším korekciám a presnejšiemu fungovanie. < / Li>
  • Špičkový riadiaci algoritmus zabezpečuje konštantnú rýchlosť piruet, presné a plynulé ovládanie bočenia vo všetkých režimoch letu.
• Stúpanie a nakláňanie:
  • Vyvinuté špeciálne pre flybarless vrtuľníky.
  • Podporuje typy dosky cykliky H3-120, H3-140, H3-90, H4-00 a H4-45.

GOVERNOR

• Používa pokročilý adaptívny PID regulačný systém.
• Vysoká rýchlosť a extrémne nízke dopravné oneskorenie zaisťuje konzistentnejšie a presnejšie fungovanie.
• Umožňuje udržiavať konštantné otáčky nosného rotora v rozmedzí 700 až 4000 ot./min.
• Kompatibilný s 1520 mikrosekúnd analógovými (70 Hz) a 1520 mikrosekúnd digitálnymi (280 Hz) servami pre ovládanie plynu.
• Voľba priamej väzby umožňuje CGY755 brať za prevádzky ohľad na iné riadiace funkcie. To vedie k presnému riadenie otáčok nosného rotora.
• Voliteľný režim governor alebo obmedzovač otáčok.
• Podporuje prevodové pomery od 1,00 do 50,00.
• Špičkový riadiaci algoritmus zabezpečuje konzistentnejšie riadenie otáčok.
• Snímač otáčok je kompatibilný s Governor GV-1. CGY755 tiež podporuje tuningový senzor otáčok pre montáž do zadného veka motora a fázový senzor pre striedavé motory.

Ďalšie funkcie

• Pamäť pre maximálnu hodnotu otáčok.
• Časomiera na meranie celkovej prevádzkovej doby motora.

KOMPATIBILNÉ PRIJÍMAČA

CGY755 môže pracovať s prijímačmi so sériovým výstupom S.BUS / S.BUS2.

kompatibilné serva

Gyro môže pracovať s analógovými aj digitálnymi servami (pre napájanie 4,8 V aj HV do 8,4 V). Voľba typu serva sa vykonáva programovo (pre digitálne serva má výstupný signál opakovaciu frekvenciu 285 Hz, pre analógová 70 Hz).

aktualizovateľný firmvér

Ak je k dispozícii nová verzia, firmware CGY755 je možné aktualizovať pomocou USB rozhrania Futaba CIU-3 alebo CIU-2. < / P>

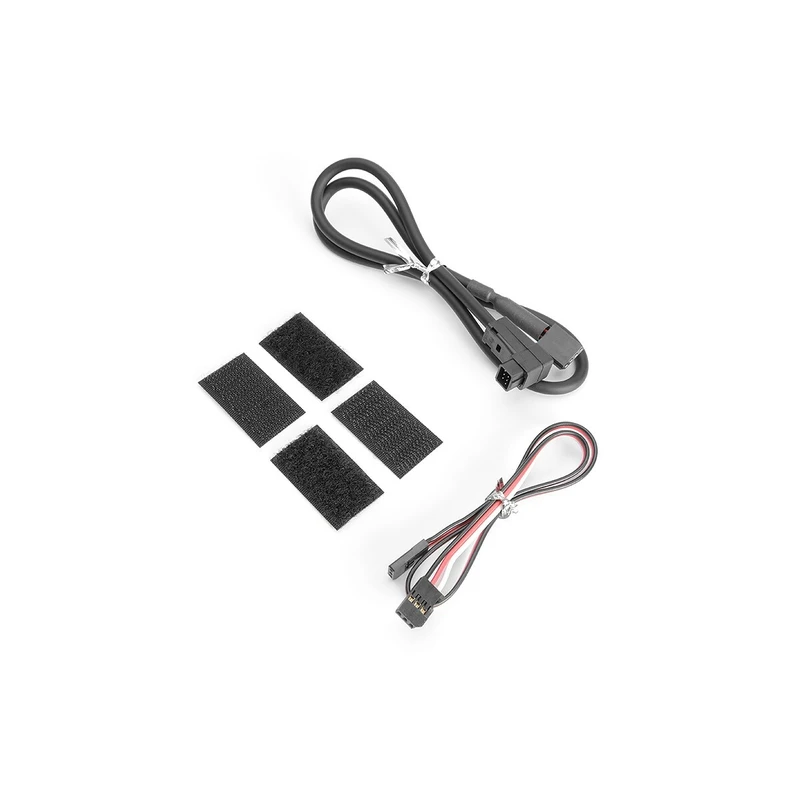

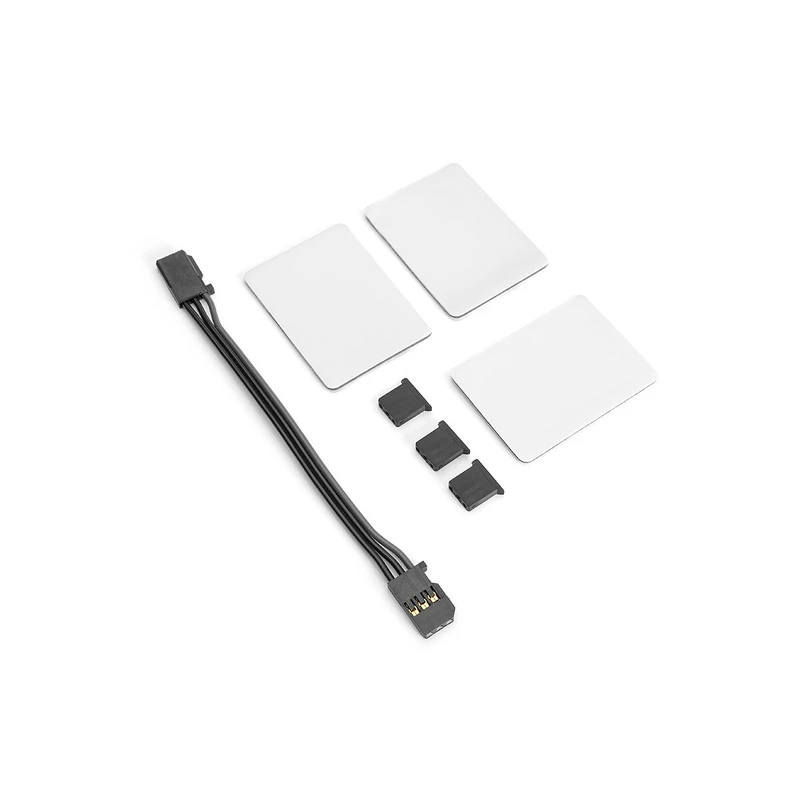

Sada gyra obsahuje: riadiacu jednotku CGY755, magnetický senzor otáčok s magnetmi a držiakom, prepojovacie káble, programátor GPB-1, návod.

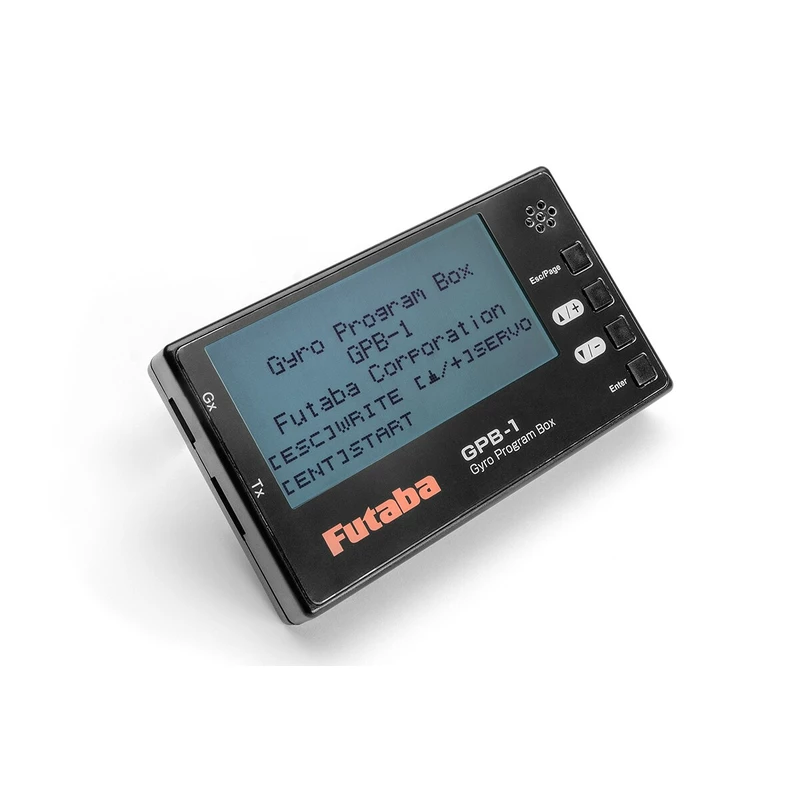

GPB-1

Inteligentné programátor s grafickým LCD displejom (128x64 bodov) pre nastavovanie gyroskopických systémov Futaba CGY 760, CGY 755 pre vrtuľníky a GYA553 pre lietadlá. Nastavovanie je možné s priamym káblovým pripojením ku gyru (nastavenie celého rozsahu parametrov) alebo bezdrôtovo pomocou systému učiteľ-žiak pri pripojení ku kompatibilnému vysielaču Futaba (obmedzený rozsah parametrov). GPB-1 umožňuje takisto nastavovanie S.BUS / S.BUS2 serv Futaba.

Aktualizovateľný firmvér: Ak je k dispozícii nová verzia, firmware GPB-1 je možné aktualizovať pomocou USB rozhrania Futaba CIU-3 alebo CIU-2.
