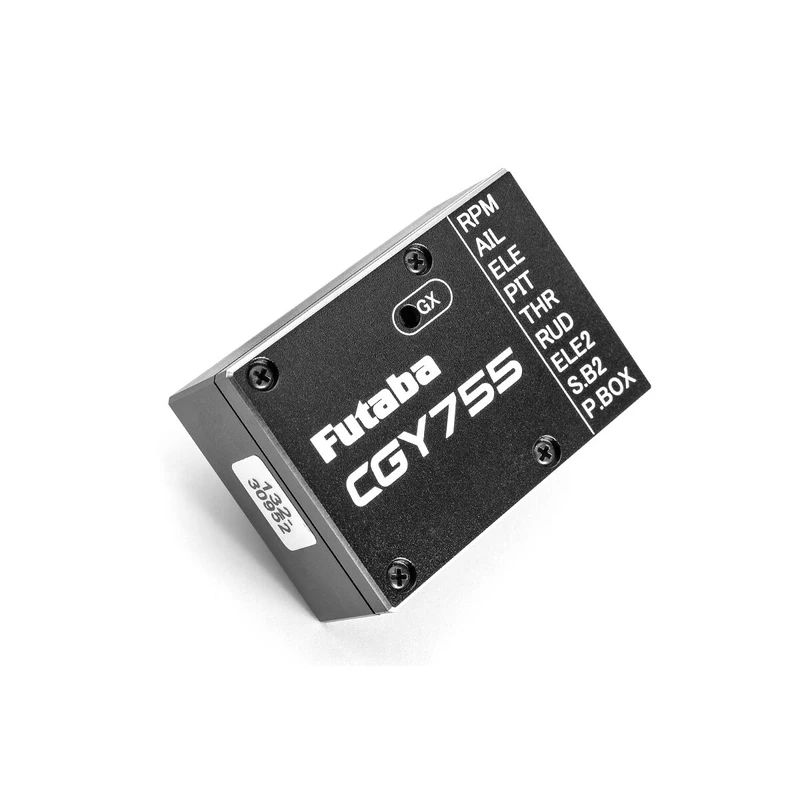

Futaba CGY755 mit GPB1 FBL-Einheit

Der CGY755 ist ein hochmodernes programmierbares Steuergerät ohne Flybar für 250-800 Hubschrauber mit integriertem Regler. Dank modernster MEMS-Sensoren (Micro Electro Mechanical System), extrem hoher Datenverarbeitungsgeschwindigkeit und fortschrittlichem PID-Regelungsalgorithmus steht es in Bezug auf Abmessungen, Gewicht und Leistung an der Spitze aller Kreiselsysteme.

FUNKTION

• Dreiachsiger Kreisel und Regler in einer Box.
• Hohe Geschwindigkeit und extrem geringe Transportverzögerung des Regelkreises sorgen für höhere Stabilität.
• Geringe Größe und geringes Gewicht.
• Einfache Einstellung und Feinabstimmung der Kreisel- und Reglereinstellungen und Verwendung des GPB-1-Programmiergeräts (mit Kabelverbindung zum CGY755 oder drahtlos über das Lehrer-Schüler-System mit GPB-1, das an einen kompatiblen Futaba-Sender angeschlossen ist) oder direkt im Menü von a kompatibler Futaba-Sender (T16IZ, T32MZ).
• Die Einstellungen sind in die Menüs Basic und Expert unterteilt. Die Grundeinstellungen (auch für weniger erfahrene Benutzer zugänglich) werden für Grundeinstellungen und Experteneinstellungen für erweiterte Einstellungen mit einer Reihe von einstellbaren Parametern für sehr erfahrene Piloten verwendet.
• Aktualisierbare Firmware.
• Kompatibel mit S.BUS2.

GYRO / FLYBARLES-STEUEREINHEIT

• Es verwendet ein fortschrittliches adaptives PID-Regelsystem.
• Gleichzeitige Steuerung von 3 Achsen (Kippen, Kippen, seitwärts).
• 2 optionale Einstellungsprofile für 3D-Fliegen und klassische F3C-Flüge / Modelle
• Seite (Ausgleichsrotor):
  • Kann Winkelgeschwindigkeiten von bis zu ± 1000 ° / s erfassen
  • Kompatibel mit 1520 µs analogen (70 Hz), 1520 µs digitalen (280 Hz) und 760 µs digitalen (560 Hz) Servos zum Auswuchten von Rotoren.
  • Durch die Wahl der direkten Verbindung kann der CGY755 während des Betriebs andere Steuerfunktionen berücksichtigen. Dies führt zu genaueren Korrekturen und einer genaueren Bedienung / li>
  • Der hochmoderne Steuerungsalgorithmus gewährleistet eine konstante Pirouettengeschwindigkeit, eine präzise und reibungslose Seitensteuerung in allen Flugmodi.
• Klonen, Kippen:
  • Entwickelt speziell für Hubschrauber ohne Fliegenstange.
  • Unterstützt die Plattentypen Zyklen H3-120, H3-140, H3-90, H4-00 und H4-45.

GOUVERNEUR

• Es verwendet ein fortschrittliches adaptives PID-Regelsystem.
• Hohe Geschwindigkeit und extrem geringe Verkehrsverzögerungen sorgen für einen konsistenteren und genaueren Betrieb.
• Es ermöglicht eine konstante Drehzahl des Stützrotors im Bereich von 700 bis 4000 U / min.
• Kompatibel mit 1520 µs analogen (70 Hz) und 1520 µs digitalen (280 Hz) Drosselklappen-Servos.
• Durch die Wahl der direkten Verbindung kann der CGY755 während des Betriebs andere Steuerfunktionen berücksichtigen. Dies führt zu einer präzisen Drehzahlregelung des Trägerrotors.
• Optionaler Regler- oder Geschwindigkeitsbegrenzer-Modus.
• Es unterstützt Übersetzungsverhältnisse von 1,00 bis 50,00.
• Der Steuerungsalgorithmus auf dem neuesten Stand der Technik gewährleistet eine konsistentere Geschwindigkeitssteuerung.
• Der Geschwindigkeitssensor ist mit dem GV-1-Regler kompatibel. Der CGY755 unterstützt außerdem einen Abstimmdrehzahlsensor zur Montage in der hinteren Motorabdeckung und einen Phasensensor für Wechselstrommotoren.

andere Funktionen

• Speicher für maximalen Geschwindigkeitswert.
• Timer zur Messung der Gesamtbetriebszeit des Motors.

KOMPATIBLE EMPFÄNGER

Der CGY755 kann mit seriellen S.BUS / S.BUS2-Ausgangsempfängern betrieben werden.

Kompatible Servos

Gyro kann mit analogen und digitalen Servos arbeiten (für 4,8 V- und HV-Stromversorgung bis 8,4 V). Die Auswahl des Servotyps erfolgt programmgesteuert (bei digitalen Servos hat das Ausgangssignal eine Wiederholfrequenz von 285 Hz, bei analogen 70 Hz).

Aktualisierbare Firmware

Wenn eine neue Version verfügbar ist, kann die CGY755-Firmware über die Futaba CIU-3- oder CIU-2-USB-Schnittstelle aktualisiert werden. / p>

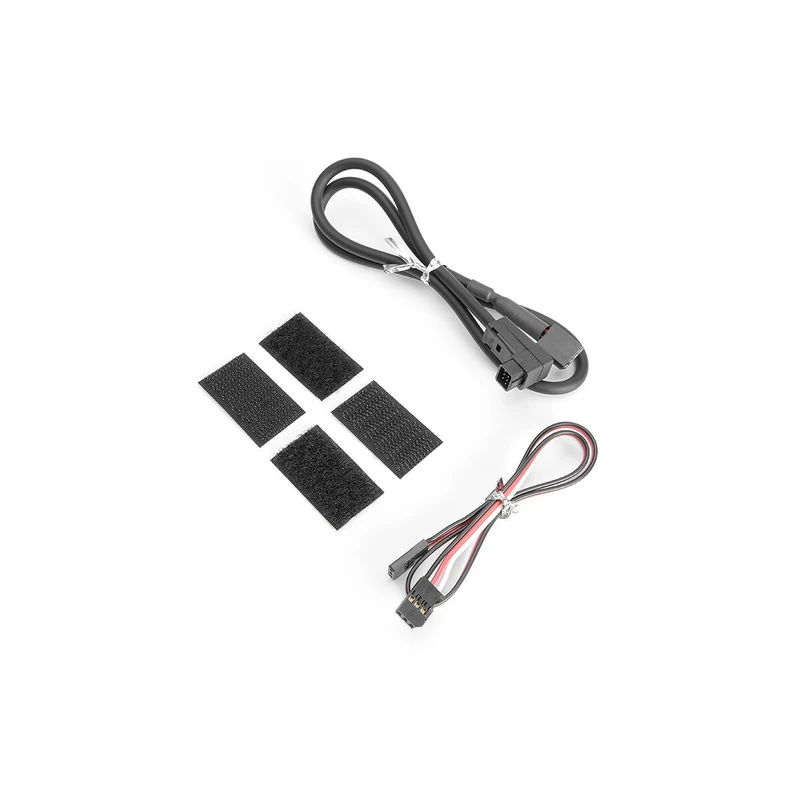

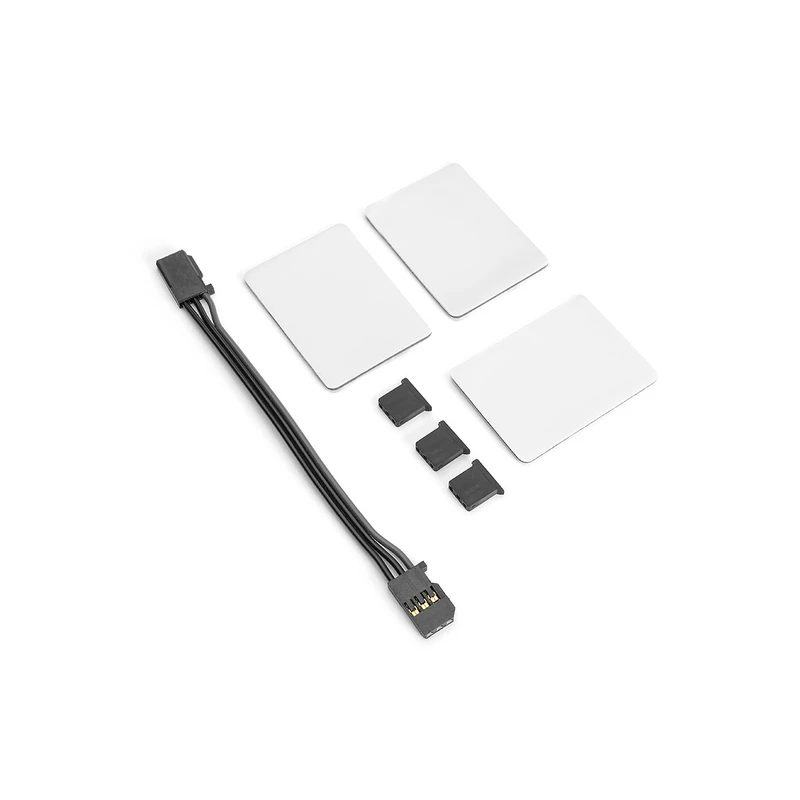

Das Kreiselset enthält: Steuergerät CGY755, magnetischen Geschwindigkeitssensor mit Magneten und Halter, Verbindungskabel, GPB-1-Programmierer, Anweisungen.

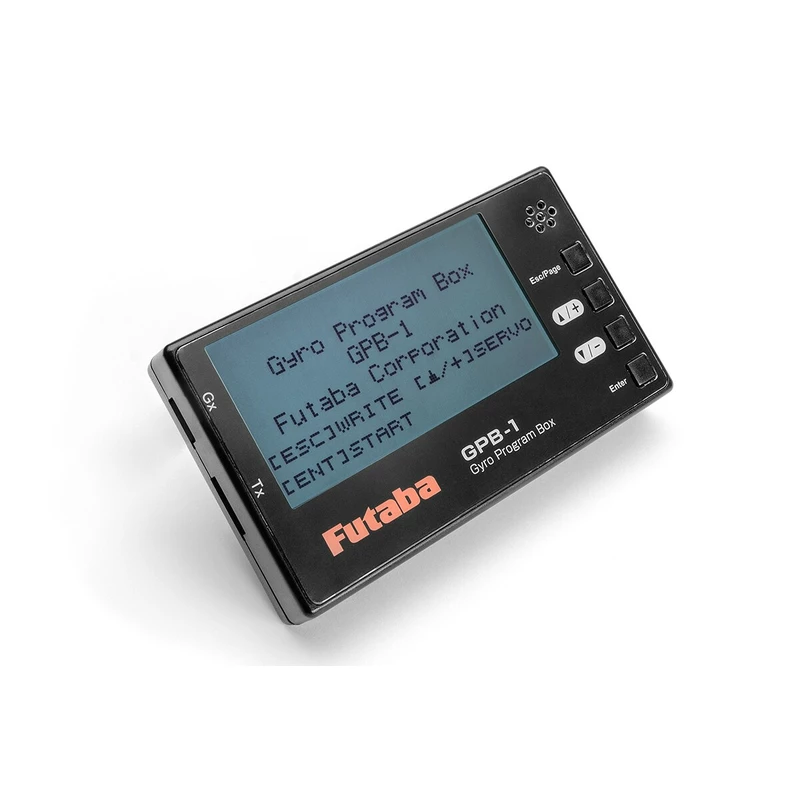

GPB-1

Intelligenter Programmierer mit grafischem LCD-Display (128 x 64 Punkte) zum Einstellen der Kreiselsysteme Futaba CGY 760, CGY 755 für Hubschrauber und GYA553 für Flugzeuge. Die Einstellung ist über eine direkte Kabelverbindung zum Kreisel (Einstellen des gesamten Parameterbereichs) oder drahtlos über das Lehrer-Schüler-System bei Anschluss an einen kompatiblen Futaba-Sender (begrenzter Parameterbereich) möglich. GPB-1 ermöglicht auch die Einstellung von S.BUS / S.BUS2 Futaba-Servos.

Aktualisierbare Firmware: Wenn eine neue Version verfügbar ist, kann die GPB-1-Firmware über die Futaba CIU-3- oder CIU-2-USB-Schnittstelle aktualisiert werden.
