Moduł przekaźnikowy

Moduł przekaźnikowy może być używany do przełączania obciążenia bezpośrednio przez wyjście odbiornika. Wyjście odbiornika musi być zaprogramowane do sterowania poziomem (WŁ./WYŁ.). (Od wersji oprogramowania odbiornika V7.XX)

Do kanału przełączającego można przypisać nadajnik (mc-16 do mc-28 lub mx-12 do mx-20/mz-18 i mz-24).
W modelach mz-32 i mc-32 (wersja 2019) cyfrowe przełączniki na wyświetlaczu dotykowym można również zaprogramować jako nadajniki.

Zarówno WŁ./WYŁ., jak i BLINKEND

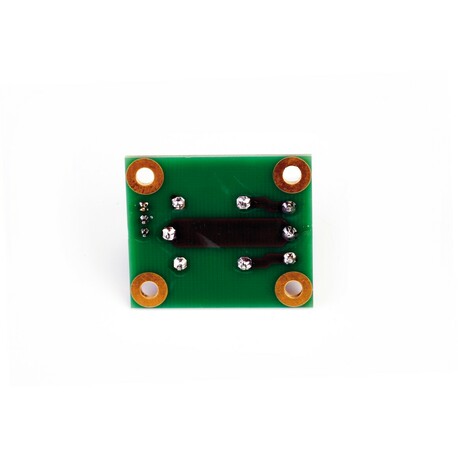

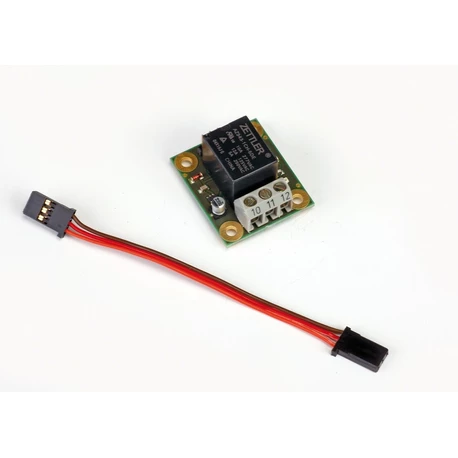

Dioda LED na płytce wskazuje stan przełączania. Płytkę można zamontować i przykręcić do modelu za pomocą czterech otworów. Dołączony kabel krosowy biegnie od przekaźnika przełączającego do wyjścia odbiornika. Urządzenie jest podłączone do trzybiegunowego zacisku śrubowego. Na środku znajduje się wejście. Nad nim znajduje się styk rozwierny, pod nim styk zwierny. Jeśli dioda LED jest wyłączona, styk rozwierny jest zwarty w kierunku wejścia. Jeśli dioda LED jest włączona, styk rozwierny jest rozwarty w kierunku wejścia. W przypadku styku zwiernego jest dokładnie odwrotnie.
Podczas sterowania silnikiem (kołowrotkiem, sztycą siodełka itp.) polaryzację można zmienić za pomocą dwóch płytek przekaźnikowych. W takim przypadku wymagane są dwa kanały sterujące w odbiorniku i dwa przełączniki w nadajniku. Zmiana polaryzacji za pomocą przełącznika 3-pozycyjnego nie jest możliwa podczas sterowania poziomem, ponieważ kanał przełącza się tylko w tryb WŁ./WYŁ., tj. +/-100%.
