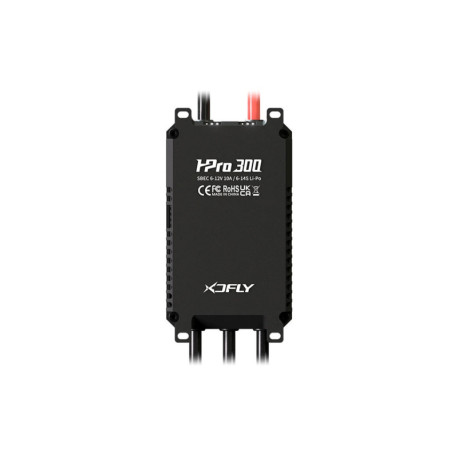

XDFly HPro 300A HV SBEC

Seria XDFly HPro to najwyższej klasy programowalne mikroprocesorowe sterowniki do bezszczotkowych i bezczujnikowych silników prądu przemiennego, zaprojektowane z wykorzystaniem najnowszej technologii półprzewodnikowej, zapewniającej doskonałą wydajność oraz rozbudowane możliwości programowania i regulacji. Służą one do sterowania prędkością silników elektrycznych prądu przemiennego w modelach śmigłowców i samolotów zasilanych akumulatorami LiPo/Li-ion/LiFe. Zaprojektowano je z myślą o wysokiej, długotrwałej obciążalności i trwałości, co jest wymagane w modelach sportowych i wysokowydajnych. W przypadku śmigłowców oferują one zaawansowaną funkcję regulatora z szeregiem regulowanych parametrów stałej prędkości. Wyposażone są w wydajny impulsowy regulator mocy SBEC z regulowanym napięciem wyjściowym, który zasila odbiornik i serwomechanizmy z akumulatora napędowego. Dla łatwej konfiguracji kontrolera użyj specjalnego wielofunkcyjnego urządzenia programującego LCD XDFly lub modułu Bluetooth umożliwiającego współpracę z aplikacjami mobilnymi, które są sprzedawane oddzielnie.

XDFly HPro 300A HV SBEC

Najwyższej klasy programowalny kontroler prądu przemiennego 300A dla modeli śmigłowców i samolotów klasy 700-800.

OPIS I FUNKCJE Kontrolera

• Nadaje się do zdecydowanej większości silników prądu przemiennego w samolotach zasilanych bateriami LiPo/Li-ion/LiFe 6-14S.
• Wysokowydajny mikroprocesor zapewniający precyzyjną funkcję regulatora (utrzymywanie stałej prędkości) i wyjątkowo łagodny start.
• Technologia prostowania synchronicznego znacznie poprawia reakcję przepustnicy i wydajność sterowania stopniem mocy, obniża temperaturę regulatora.
• Wydajny stabilizator napięcia impulsowego BEC z regulowanym napięciem wyjściowym w zakresie 6-12 V i obciążalnością ciągłą 10 A/szczytową 35 A.
• Szerokie możliwości programowania z szeroką gamą regulowanych funkcji i parametrów.
• Tryby lotu: śmigłowiec (zewnętrzny regulator), śmigłowiec (zapasowy regulator), samolot.
• Program regulatora z regulowanymi parametrami regulatora P/I zapewnia doskonałe utrzymanie stałej prędkości, gwarantując stabilną prędkość wirnika głównego nawet przy nagłych zmianach obciążenia.
• Rejestrator danych lotu zapisuje prędkość, minimalne napięcie i maksymalną temperaturę podczas lotu.
• Niezależny port wyjściowy dla sygnałów tachometru w trybach śmigłowca, w trybie samolotu umożliwia odwrócenie pracy silnika w celu efektywnego hamowania po lądowaniu.
• Specjalne gniazdo programowania do programowania kontrolera lub ustawiania parametrów za pomocą wielofunkcyjnego urządzenia XDFly LCD Programming Box lub modułu Bluetooth® XDFly. Kontroler obsługuje bezprzewodowe ustawianie parametrów za pomocą aplikacji mobilnej, nadajników Mikado VBCT/E, Rotorflight2, Jeti.
• Wyjście telemetryczne jest kompatybilne z Mikado VBCT/E, Rotorflight2, Futaba SBUS2, Jeti, MSH Brain i iKon, umożliwiając użytkownikom monitorowanie danych w czasie rzeczywistym.

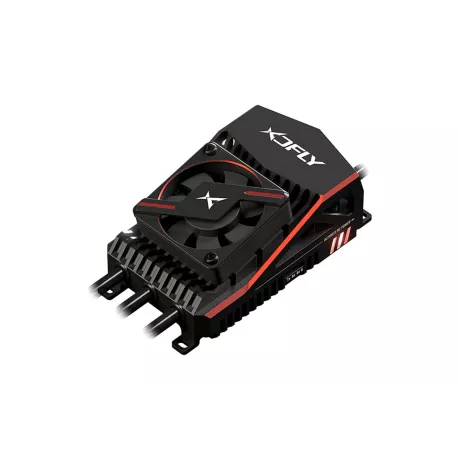

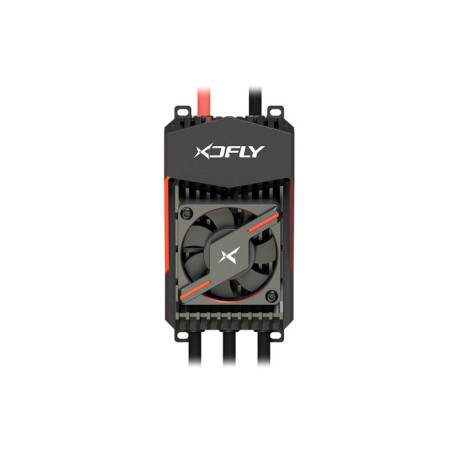

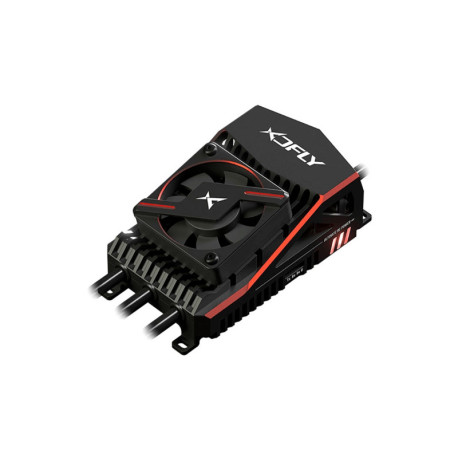

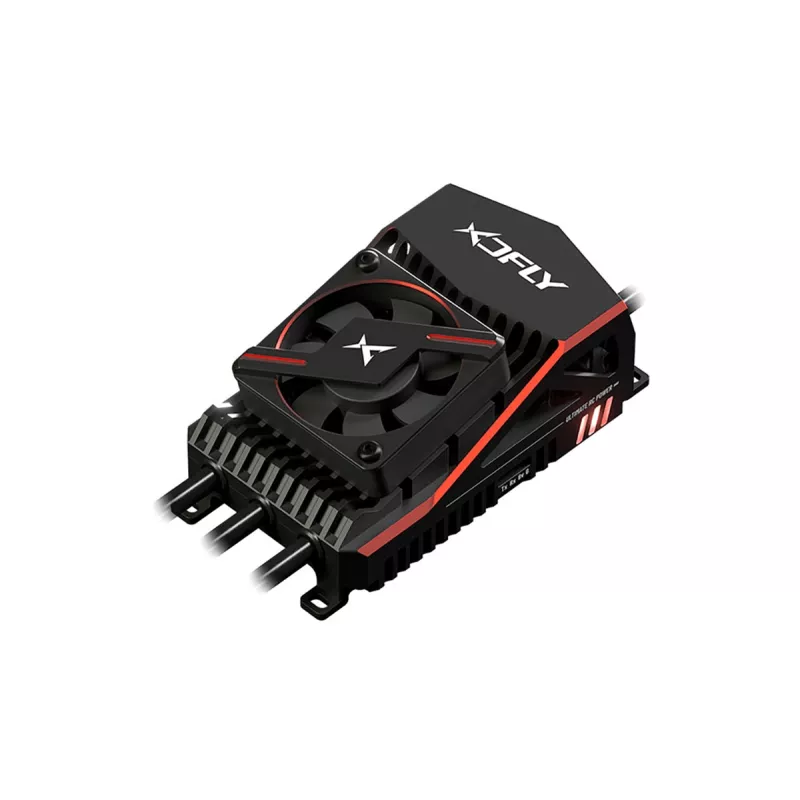

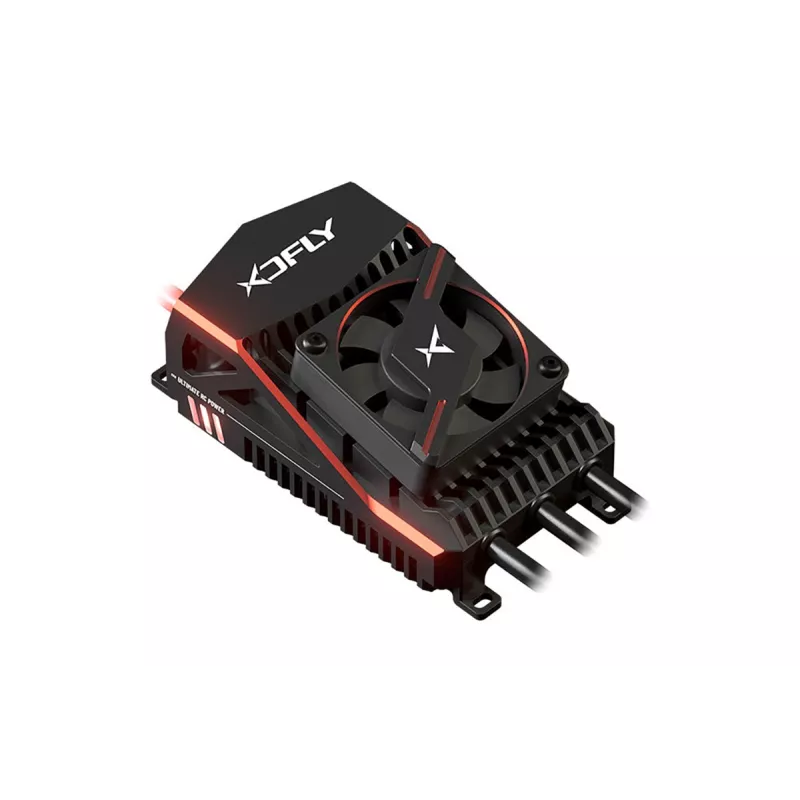

• Wentylator zapewniający idealne chłodzenie nawet przy dużym obciążeniu.
• Wiele funkcji zabezpieczających: nieprawidłowe napięcie zasilania przy włączaniu, kontrola rozruchu, temperatura, utrata sygnału przepustnicy, przeciążenie, niskie napięcie, przetężenie.

FUNKCJE PROGRAMOWALNE

• Tryb lotu: umożliwia wybór programów dla samolotów, śmigłowców (z zewnętrznym regulatorem lub całkowicie bez regulatora) lub śmigłowców (z wewnętrznym regulatorem Store).
• Zabezpieczenie napięciowe: próg zabezpieczenia napięciowego jest regulowany w zakresie 2,7-3,6 V/ogniwo, zabezpieczenie można również całkowicie wyłączyć.
• Czas: automatyczny lub regulowany w zakresie 0–30°.
• Napięcie BEC: napięcie SBEC stabilizatora mocy jest regulowane w zakresie 6,0–12,0 V w krokach co 0,2 V.
• Kierunek obrotu silnika: zgodnie z ruchem wskazówek zegara/przeciwnie do ruchu wskazówek zegara.
• Parametr regulatora P: określa zdolność regulatora do utrzymywania stabilnej prędkości.
• Parametr regulatora I: Określa dynamiczną odpowiedź regulatora.
• Przyspieszenie: Wartości regulowane: Szybkie; Normalne; Wolne; Bardzo wolne.
• Czas automatycznego restartu: Tylko w trybie ESC Store Governor. Jeśli przesuniesz sterowanie przepustnicą z pozycji powyżej 30% do dowolnej pozycji pomiędzy 25% a 30%, a następnie z powrotem powyżej 30% przed upływem ustawionego czasu automatycznego restartu, silnik pominie proces łagodnego startu i rozpocznie szybkie przyspieszanie do wartości odpowiadającej bieżącemu sygnałowi w kanale przepustnicy, a następnie całkowicie się uruchomi. Jeśli przepustnica jest poniżej 25% lub sterowanie przepustnicą znajdowało się pomiędzy 25% a 30% dłużej niż ustawiony czas automatycznego restartu, automatyczne ponowne uruchomienie zostanie anulowane.
• Moc początkowa: Wartości regulowane: Niska; Średnia; Wysoki.
• Typ hamulca: Ustawia funkcję hamowania śmigła dla modeli samolotów — normalny lub rewersyjny (umożliwia włączenie rewersu silnika za pomocą dodatkowego kanału z przełącznikiem).
• Intensywność hamowania: Regulowana w zakresie 0–100% w krokach co 1%.
• Funkcja SR: Funkcja prostowania synchronicznego pozwala kontrolerowi pracować z wyższą wydajnością przy niższym zużyciu, wydłużając w ten sposób czas lotu.
• Korekcja pojemności: Jeśli wartość ładunku elektrycznego pobieranego przez kontroler nie odpowiada rzeczywistemu pobranemu ładunkowi, można zastosować korektę pojemności, aby wyeliminować tę rozbieżność.
• Kolor diody LED: Wybierz kolor diody LED sygnalizacyjnej.
• Wentylator: Włącza/wyłącza funkcję inteligentnego wentylatora dla kontrolerów z wentylatorem.
• Liczba biegunów silnika: Do obliczania prędkości obrotowej silnika.
• Liczba zębów na kole zębatym: Do obliczania przełożenia i prędkości obrotowej silnika
• Liczba zębów na głównym kole zębatym: Do obliczenia przełożenia i prędkości obrotowej silnika

Zestaw sterujący zawiera: sterownik XDFly HPro 300A HV SBEC z wentylatorem, kabel połączeniowy telemetryczny, instrukcję.
