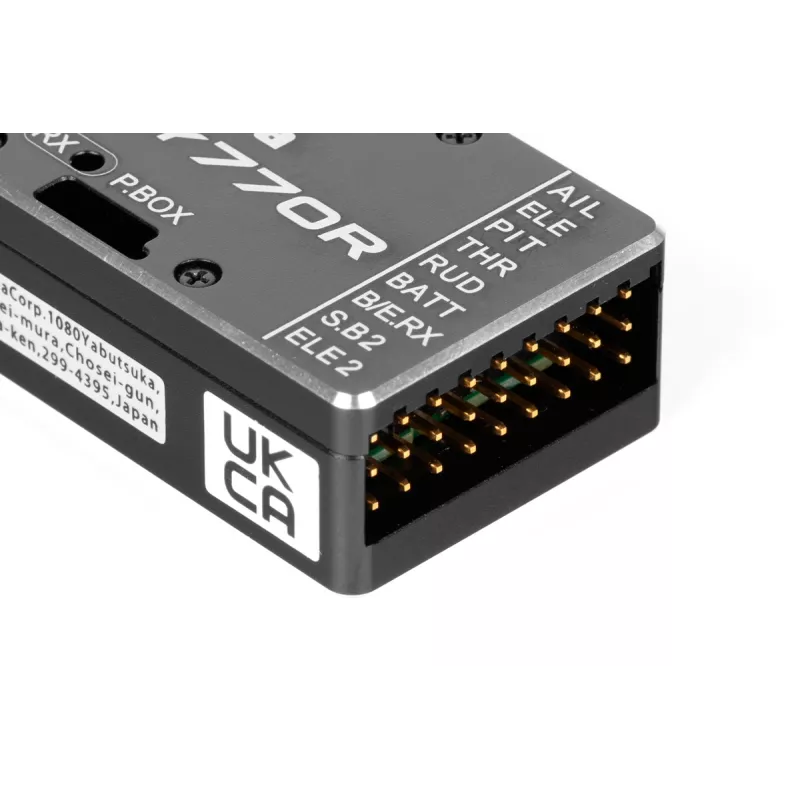

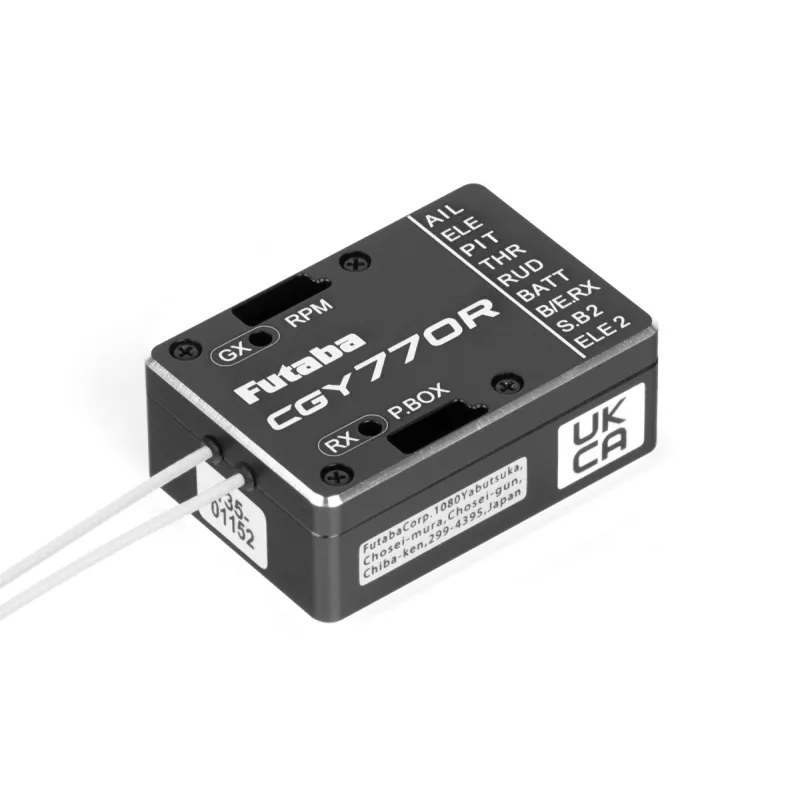

Futaba CGY770R FBL-Einheit

Die CGY770R ist eine programmierbare High-End-Steuereinheit ohne Flybar für Hubschrauber der Größe 250–800 mit integriertem FASSTest/T-FHSS-Empfänger und Regler. Modernste MEMS-Sensoren (Micro Electro Mechanical System), eine extrem hohe Datenverarbeitungsgeschwindigkeit und ein fortschrittlicher PID-Steuerungsalgorithmus machen es in Bezug auf Abmessungen, Gewicht und Nutzen zum Spitzenreiter aller Kreiselsysteme.

FUNKTION

• Dreiachsiger Kreisel, Regler und Empfänger in einem Gehäuse.
• Die hohe Geschwindigkeit und die extrem geringe Verkehrsverzögerung des Regelkreises sorgen für eine höhere Stabilität.
• Kleine Abmessungen und geringes Gewicht.
• Einfache Einrichtung und Feinabstimmung der Kreisel- und Reglereinstellungen mithilfe des GPB-1-Programmierers (mit einer Kabelverbindung zum CGY770R oder drahtlos über das Lehrer-Schüler-System, wobei der GPB-1 mit einem kompatiblen Futaba-Sender verbunden ist) oder direkt im Menü eines kompatiblen Futaba-Senders (T16IZ, T16IZ SUPER, T26SZ, T32MZ).
• Die Einstellungen sind in die Menüs „Basic“ und „Expert“ unterteilt. Grundeinstellungen (auch für weniger erfahrene Benutzer zugänglich) werden für die Ersteinstellungen und Experten für erweiterte Einstellungen mit vielen einstellbaren Parametern für sehr erfahrene Piloten verwendet.
• Aktualisierbare Firmware.
• Kompatibel mit S.BUS2.

GYRO/FLYBARLES-STEUEREINHEIT

• Es verwendet ein fortschrittliches adaptives PID-Steuerungssystem.
• Gleichzeitige Steuerung von 3 Achsen (Neigung, Neigung, Gier).
• 2 wählbare Einstellungsprofile für 3D-Fliegen und klassisches F3C-Fliegen/Modelle -

Gier (Auswuchtrotor): Kann Winkelgeschwindigkeiten bis zu ±1000°/s erfassen Kompatibel mit 1520 µs analogen (70 Hz Wiederholrate), 1520 µs digitalen (280 Hz), schmalbandigen 760 µs digitalen (560 Hz) und UR-Modus-Servos (1666 Hz) zum Auswuchten von Rotoren. Durch die direkte Kopplungsmöglichkeit kann der CGY770R im laufenden Betrieb weitere Steuerfunktionen berücksichtigen. Dies führt zu genaueren Korrekturen und einem genaueren Betrieb. Der Top-Steuerungsalgorithmus sorgt für eine konstante Pirouettengeschwindigkeit sowie eine präzise und sanfte Giersteuerung in allen Flugmodi. - Verbeugen, Kippen: Speziell für Flybarless-Hubschrauber entwickelt. Unterstützt die zyklischen Plattentypen H3-120, H3-140, H3-90, H4-00 und H4-45. Kompatibel mit 1520 µs analogen (70 Hz), 1520 µs digitalen (95, 140 oder 280 Hz), schmalbandigen 760 µs digitalen (560 Hz) und digitalen UR-Modus-Servos (1666 Hz).
GOUVERNEUR

• Es verwendet ein fortschrittliches adaptives PID-Steuerungssystem.
• Hohe Geschwindigkeit und extrem geringe Verkehrsverzögerung sorgen für einen gleichmäßigeren und genaueren Betrieb.
• Es ermöglicht die Aufrechterhaltung einer konstanten Drehzahl des Trägerrotors im Bereich von 700 bis 4000 U/min.
• Kompatibel mit 1520 µs analogen (70 Hz) und 1520 µs digitalen (280 Hz) Gasservos.
• Durch die direkte Kopplungsmöglichkeit kann der CGY770R im laufenden Betrieb weitere Steuerfunktionen berücksichtigen. Dies führt zu einer präzisen Steuerung der Rotorgeschwindigkeit.
• Optionaler Regler- oder Geschwindigkeitsbegrenzermodus.
• Es unterstützt Übersetzungsverhältnisse von 1,00 bis 50,00.
• Ein überlegener Steueralgorithmus sorgt für eine gleichmäßigere Geschwindigkeitsregelung.
• Kompatibel mit Geschwindigkeitssensor für Regler GV-1. Der CGY770R unterstützt außerdem einen Tuning-Geschwindigkeitssensor zur Montage in der hinteren Motorabdeckung und einen Phasensensor für Wechselstrommotoren.

EMPFÄNGER

• Umschaltbare Übertragungssysteme FASSTest 2,4 GHz (18 CH oder 12 CH) und T-FHSS 2,4 GHz mit Hilfe des GPB-1-Programmierers.
• Dank der Kompatibilität mit dem S.BUS 2-System ist es möglich, die Versorgungsspannung des Empfängers und Daten von zusätzlichen Sensoren, die am S.BUS 2-Port des Empfängers angeschlossen sind, an den Sender zu übertragen.
• Dual-Diversity-Antennen.
• Der Empfänger kann in einem Zwei-Empfänger-Übertragungssystem mit einem externen Backup-FASSTest-Empfänger arbeiten, oder der interne Empfänger kann ausgeschaltet werden und ein Paar externer FASSTest-Empfänger mit automatischem Backup verwendet werden.

Zusätzliche Funktionen

• Speicher für maximalen Geschwindigkeitswert.
• Timer zur Messung der Gesamtbetriebszeit des Motors.

Kompatible Servos
Gyro kann sowohl mit analogen als auch digitalen Servos arbeiten (sowohl für 4,8 V als auch HV bis zu 8,4 V Stromversorgung). Der Servotyp wird programmgesteuert ausgewählt. Es ist kompatibel mit 1520 µs analogen (70 Hz), 1520 µs digitalen (95, 140 oder 280 Hz), schmalbandigen 760 µs digitalen (560 Hz) und UR-Modus-Digitalservos (1666 Hz).

Aktualisierbare Firmware
Wenn eine neue Version verfügbar ist, kann die CGY770R-Firmware über die USB-Schnittstelle Futaba CIU-3 oder CIU-2 aktualisiert werden.

Gyro-Set beinhaltet: CGY770R-Steuergerät, Anschlusskabel, Befestigungsklebeband, Anleitung.

Spannungsversorgung [V]	3,5 - 8,4
Verbrauch ohne Servos [mA]	85
Länge [mm]	27
Breite [mm]	39.2
Höhe [mm]	15
Gewicht [g]	22.3
