Spektrum Smart Tester XBC200

Charakteristika

Spektrum XBC200 Smart je užitečný pomocník při kontrole baterií a zjištění stavu článků. Měří napětí akumulátorů Lipol, LiHV, LiFe, LiIon s 1-8 články a NiMH, NiCd akumulátory s 1-10 články. Při zapojení baterií Spektrum Smart, nabízí přístroj XBC200 Smart kromě informací o stavu článků i historii a to počet proběhlých cyklů a záznam nestandardních hodnot, např. přílišné vybití nebo přebití článků. Vše se zobrazí na barevném LCD displeji. Intuitivní rozhraní se třemi tlačítky umožňuje snadný pohyb v MENU.

Tester je univerzální a lze jej použít i na jiné baterie než Spektrum Smart. Pak se nabízí standardní kontrola baterie, jako zobrazení napětí jednotlivých článků, celkové napětí, stav nabití apod.

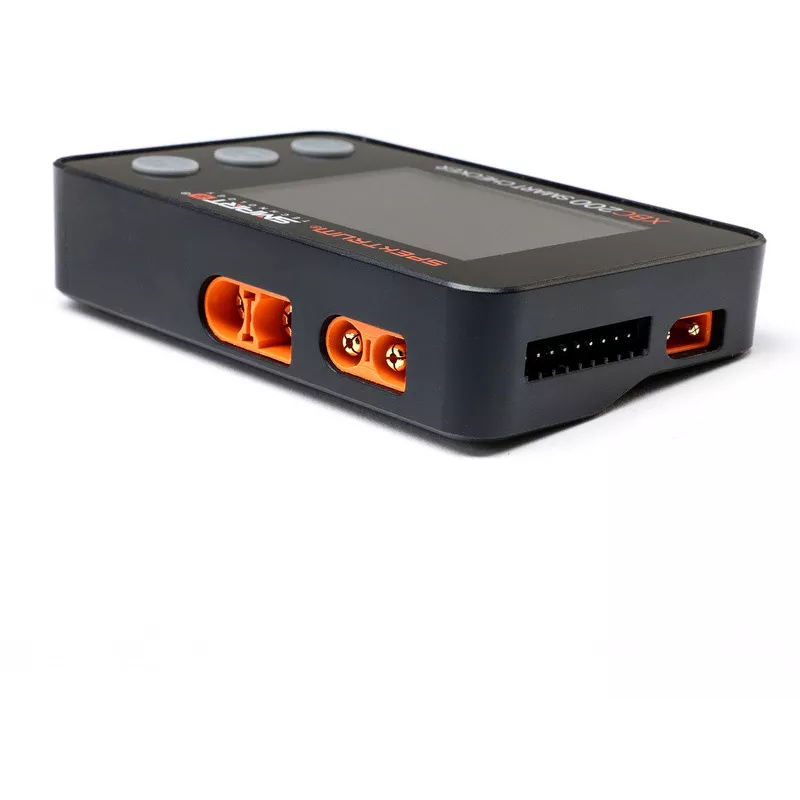

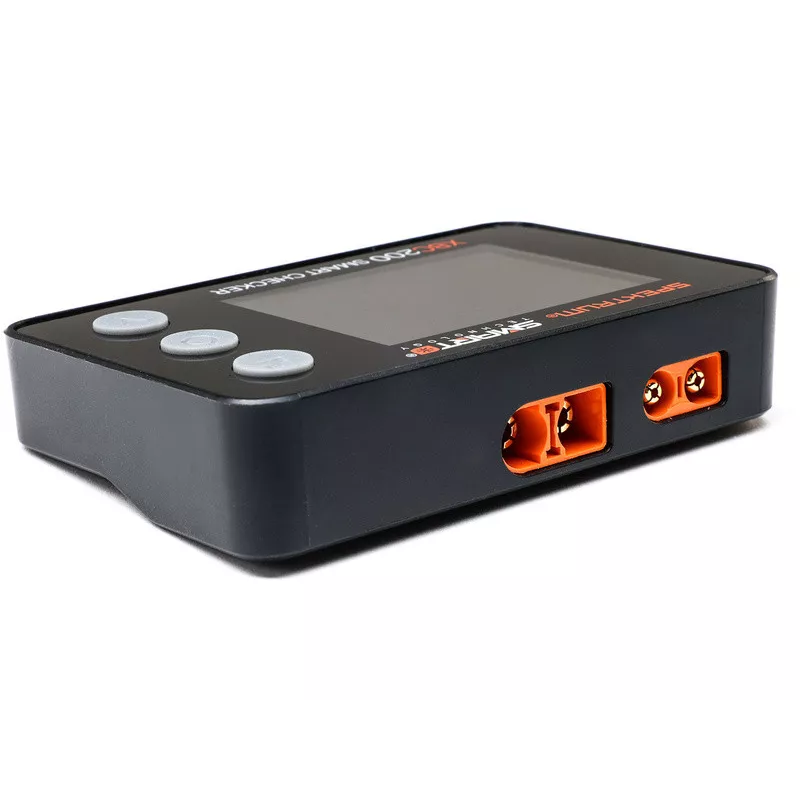

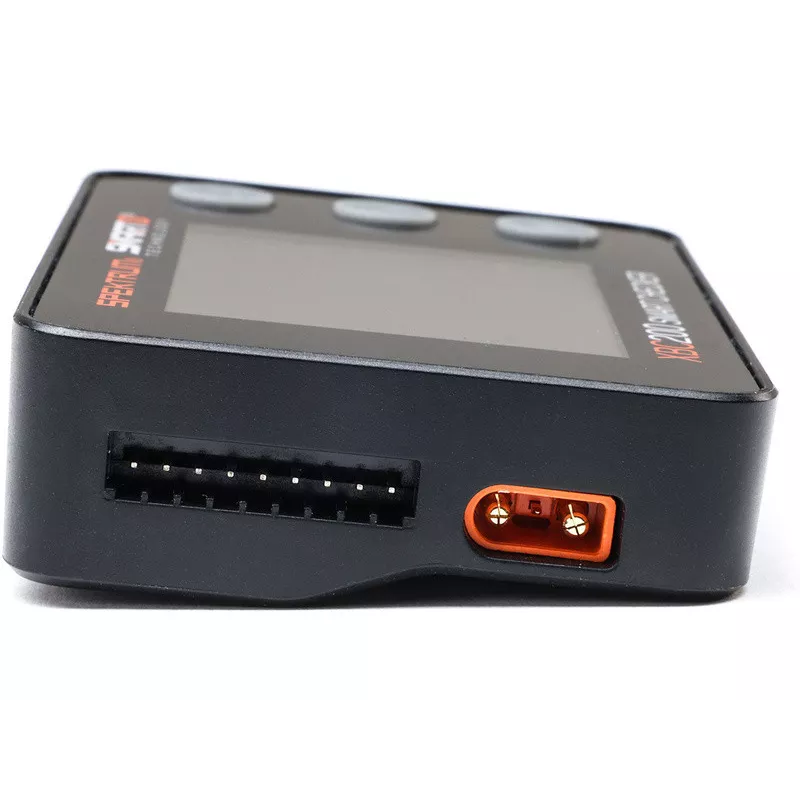

Kromě toho Spektrum XBC200 obsahuje integrovaný balancér, tester serva, tester přijímače, USB-C port pro nabíjení. Obsaženy jsou konektory IC3 a IC5 a Rx konektor.

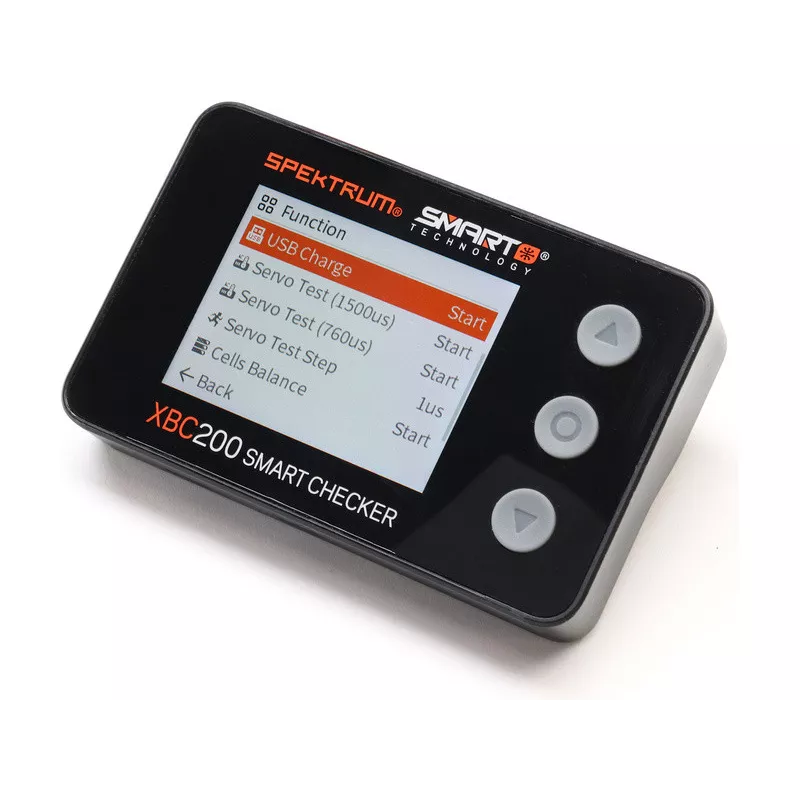

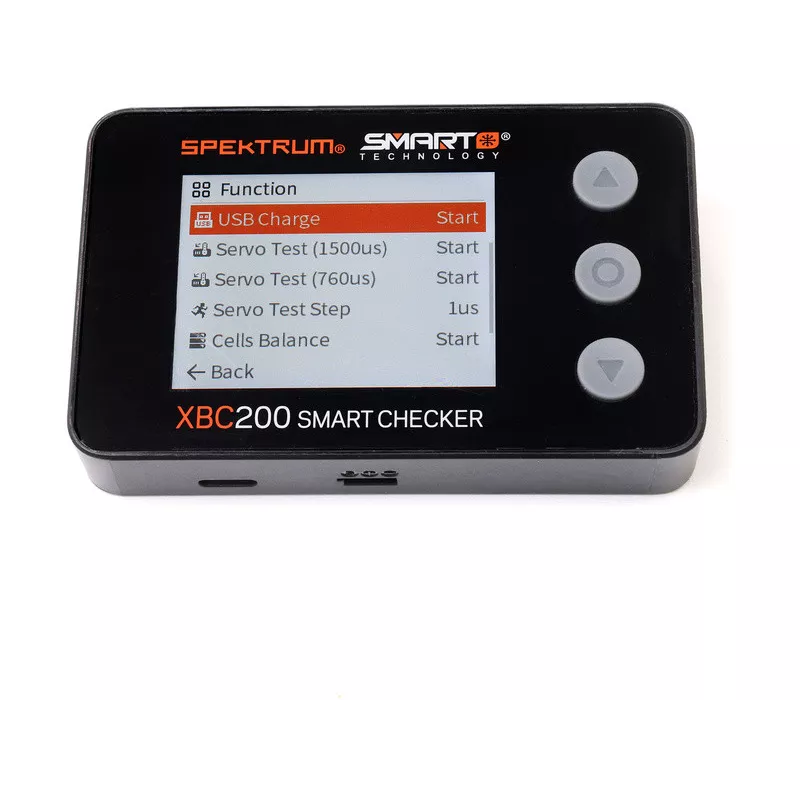

Menu XBC200

•

• Výběr jazyka

• Podsvícení - změna jasu

• Hlasitost - nastavení hlasitosti

• Systémové informace - Zobrazuje verzi firmwaru

• Tester přijímače - test přijímače výstup a funkce

• Alarm - alarm nízkého napětí může být nastaven na pípnutí jednou nebo jednou za minutu


• Typ akumulátoru

• Alarm nízkého napětí

  •

  • IC2, IC3, IC5 připojení - lze nastavit 3.3-3.9V

  • Balanční port - lze nastavit 2.5-3.9V

  • Smart baterie - automaticky nastavena



• Nabíječ USB-C - při zapojení akumulátoru lze napájet USB zařízení

• Servo-test (1520µs) - k testování serva s centrálním impulsem 1520 µs

• Servo test (765 µs) - k testování serva s centrálním impulsem 765 µs

• Servo test krokový - nastavení dráhy pro jeden krok

• Balancování článků - režim pro srovnání článků v lithiové baterii


Diagnostika LiPol Spektrum SMART

•

• Celkové napětí baterie

• Napětí jednotlivých článků

• Individuální rozdíl napětí článku

• Zbývající kapacita baterie

• Teplota baterie

• Maximální dosažené napětí článků

• Počet cyklů nabíjení

• Počet přebítí baterie

• Typ baterie a počet článků

• Kapacita

• Max. vybíjecí rozsah C

• Počet podvybití baterie


Více než kontrola

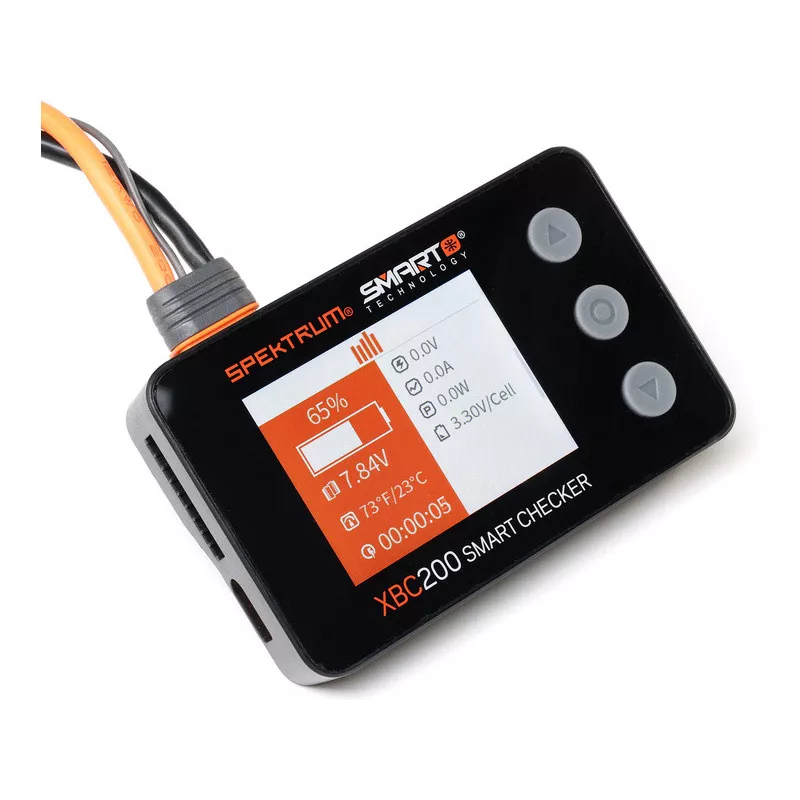

Zjistěte si více o stavu svých baterií Lipol, LiHV, LiFe a LiIon s inteligentním přístrojem Spektrum XBC200 Smart. Pomocí dobře čitelného barevného IPS LCD displeje rychle uvidíte stav článků, jejich napětí, kapacitu a upozornění na abnormální podmínky. A pokud články vaší baterie nejsou srovnány, XBC200 může přesně srovnat napětí článků vaší baterie s přesností ± 0.005V.

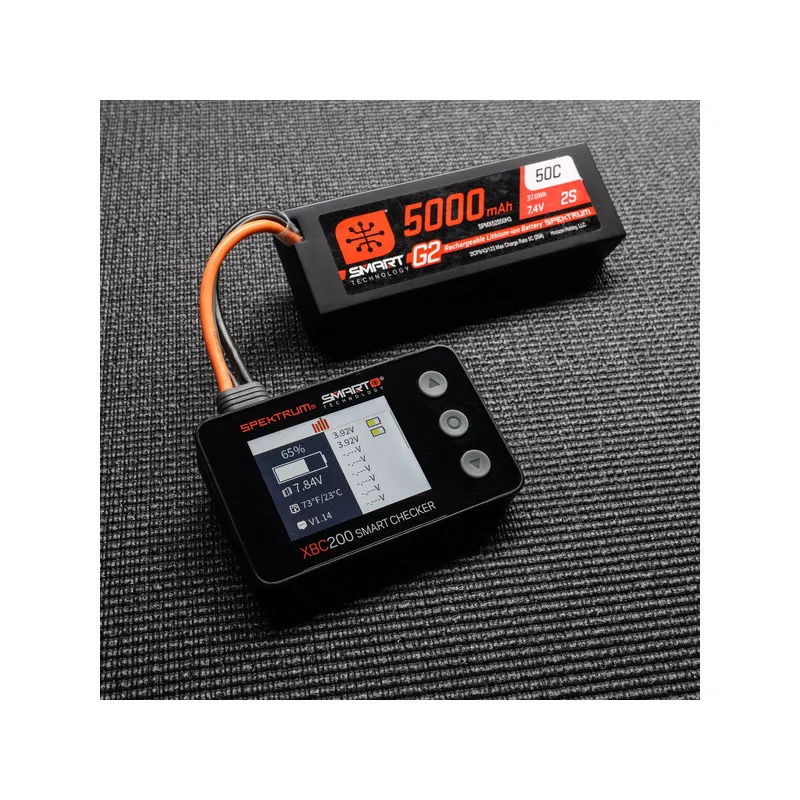

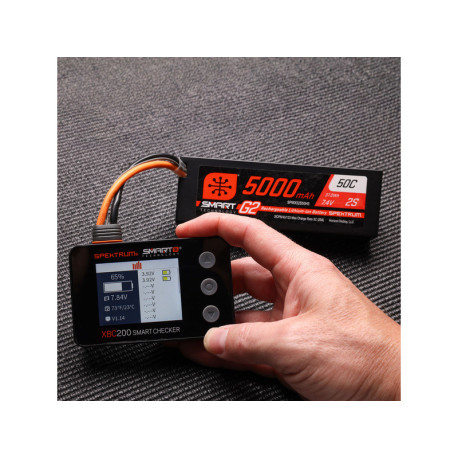

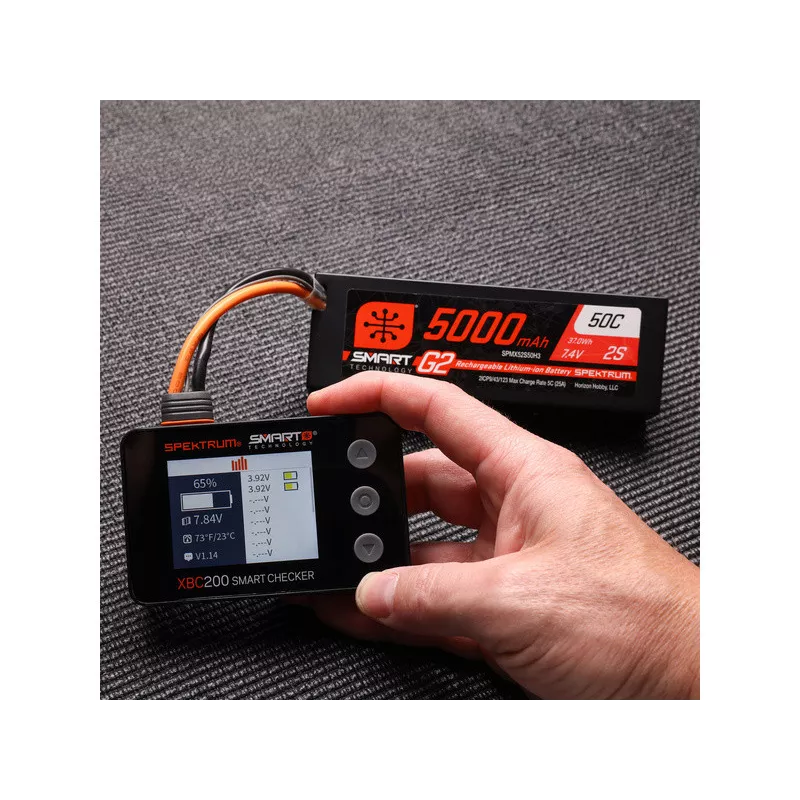

Kontrola baterie Spektrum SMART

XBC200 nabízí uživatelům baterií Spektrum SMART jednoduchý kontrolní systém pouhým připojením konektoru IC3, nebo IC5, který mají baterie Spektrum Smart. Po připojení lze rychle zkontrolovat všechny integrované parametry, jako je počet provedených cyklů, nestandardní události, jako např. nadměrné vybití a přehřátí, což je velmi důležité pro kontrolu správnosti použití baterie během provozu. Pokud použijete baterii Smart v modelu, který má příliš vysoký odběr, pomocí přístroje můžete zkontrolovat stav a případně zvolit přijatelnější variantu použití. Pomocí XBC200 můžete nastavit baterii Smart, třeba časovač automatického ukládání a nastavit nabíjecí proud.

Integrovaný Servo Tester

Integrovaný RC port v XBC200 Smart lze použít pro funkci Servo-tester. Snadno zkontrolujte rozsah dráhy serva a hodnotu neutrálu. Servo lze připojit přímo k přístroji XBC200 Smart.

Tester přijímače

Přístroj umožňuje testování funkčnosti přijímače konkrétně se jedná o PWM – měření šířky pulzu a monitor napětí přijímače.

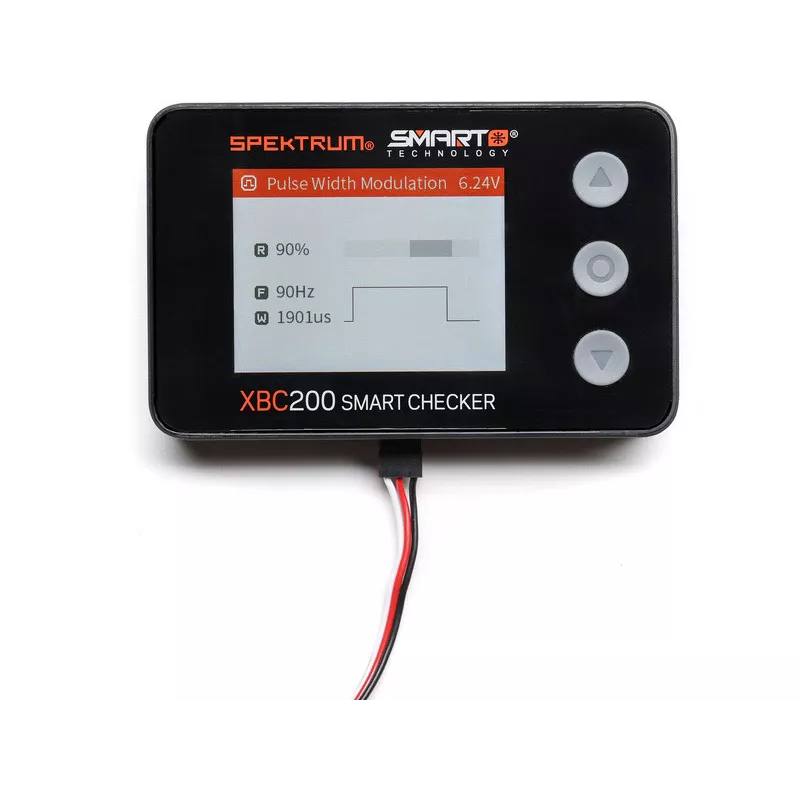

PWM – měření šířky pulzu: graf zobrazuje frekvenci a šířku signálu na testovaném kanále.

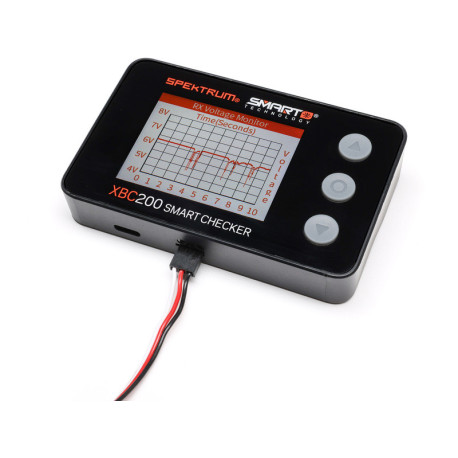

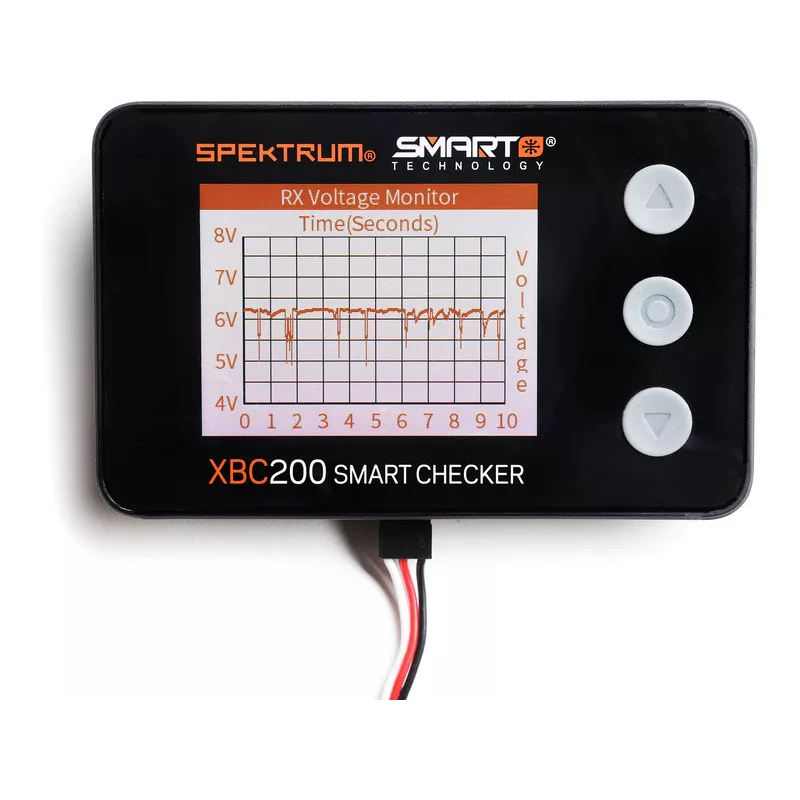

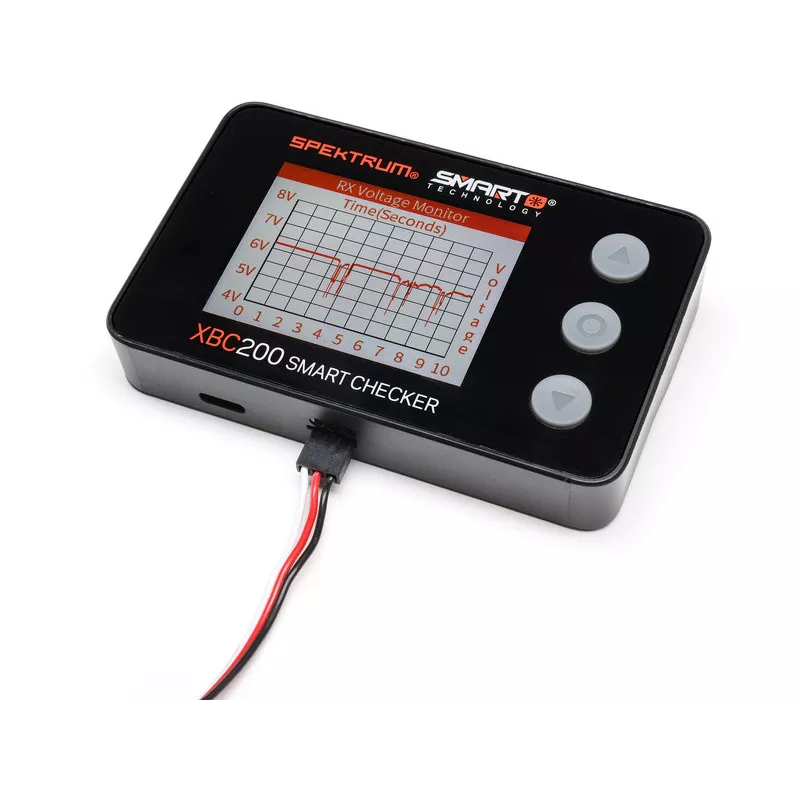

Monitor napětí přijímače: graf zobrazuje napětí přijímače v čase.

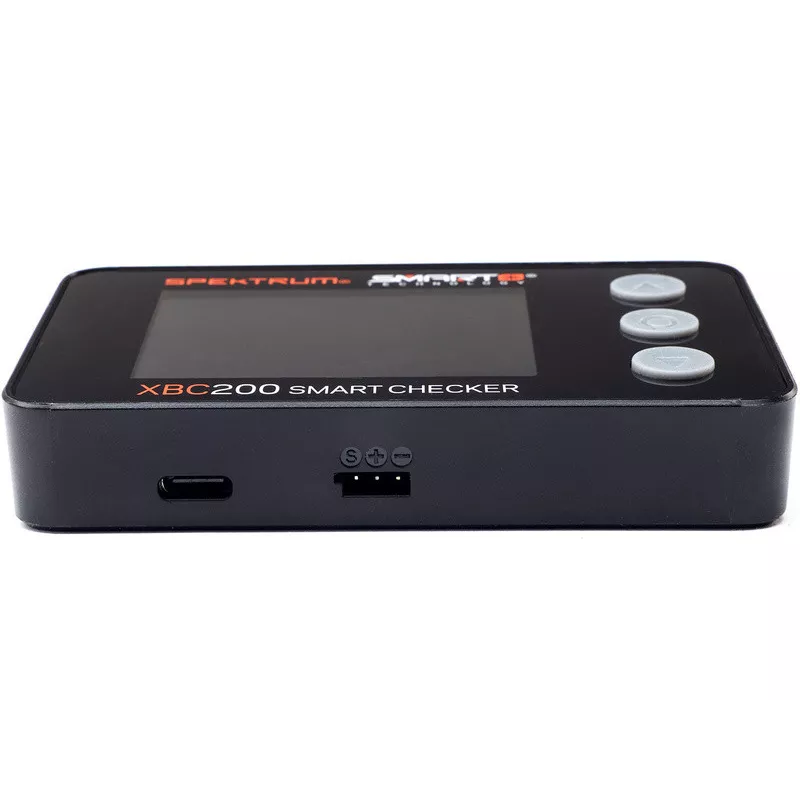

Nabíjecí výstup USB-C

K XBC200 Smart stačí připojit nabitou baterii a spustit USB nabíjení a XBC200 se stává rychlou nabíjecí Powerbankou připravenou k nabíjení Spektrum Smart vysílače nebo mobilního zařízení. Maximální výkon 12V / 1.5A.
