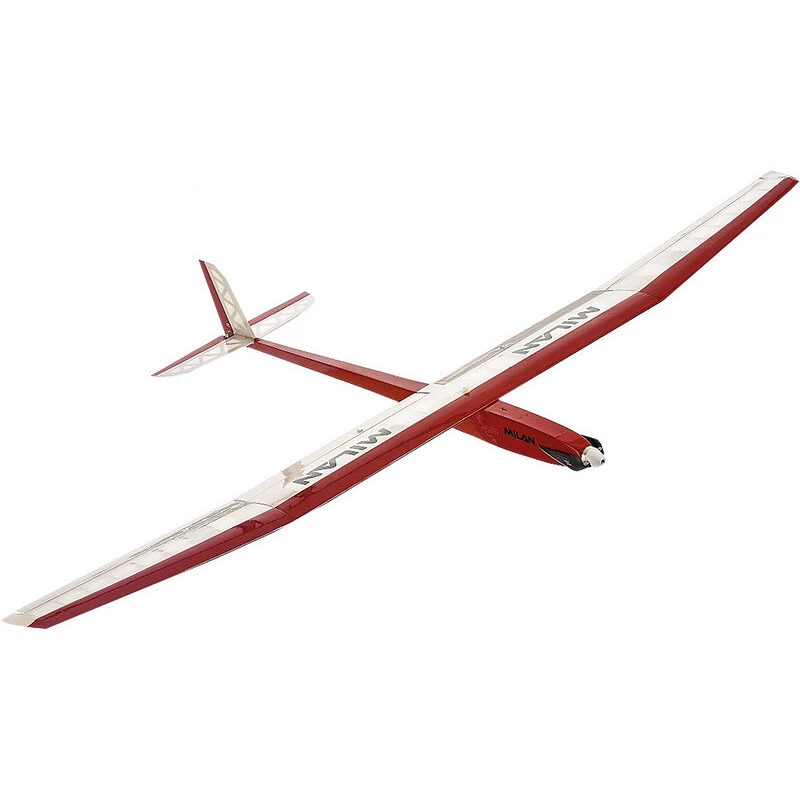

Milan 1.96m Kit

Obsah balení

Laserem zhotovené dřevěné součásti modelu letadla Milan, plánek 1:1, podrobný instruktážní návod ke stavbě s obrázky krok za krokem.

Charakteristika

Stavebnice RC modelu motorizovaného větroně Milan o rozpětí 1.96m v rozsypu. Lehký termický model z balzy a překližky se staví na plánu v měřítku 1:1. Model lze pohánět elektromotorem. Poznejte svět konstrukce modelů a postavte si letadlo vlastníma rukama.

RC model Milan je stavebnice termického celodřevěného motorizovaného větroně třídy 2m. Umožňuje létání s křidélky, díky tomu je dobře řiditelný a v rukou zkušenějšího pilota si lze s modelem užít spoustu zábavy. Řízeny jsou směrovka, výškovka, křidélka, klapky a motor. Intuitivní obrazový manuál vás provede sestavením modelu a instalací elektroniky.

Vlastnosti

• Klasická stavebnice pro ty, kteří si chtějí sami postavit model letadla
• Díky stavebnímu plánu v měřítku 1:1 a podrobnému obrázkovému návodu zvládnou sestavení i méně zkušení modeláři
• Přesné laserem vyřezané díly z překližky a balzy
• Drobné příslušenství v balení

Stavba modelu

Ve stavebnici naleznete hotové dřevěné součásti, jako jsou žebra, nosníky, přepážky, lišty a podobně. Ty se podle návodu postupně slepují vhodným lepidlem na dřevo, (např. disperzním nebo na pevnostní sestavy Epoxy). Práce jde rychle od ruky, protože jednotlivé součásti jsou již připraveny a stačí je podle podle plánu a obrazového manuálu postupně slepovat do jednotlivých celků.

Montáž křídla

Křídlo se skládá ze 3 částí, centroplánu a uší. Centroplán se upevní ke trupu pomocí šroubu, uši se nasadí na spojky.

Montáž serv do křídla

Serva křidélek a klapek jsou uložena uvnitř křídla pod krytem. Páka serva je nad spodní stranou profilu křídla a je spojena táhlem s pákou kornidla.

Montáž částí křídla

Při montáži uší se nasune spojovací tyč do centroplánu, spojí se konektory serv křidélek a části se nasunou na kolík. Uši jsou u centroplánu drženy magnety.

Montáž ocasních ploch

Dobře promyšlená konstrukce umožňuje rychlou montáž modelu. Ocasní plochy jsou přišroubovány k trupu a mohou být v případě potřeby sundány z trupu, takže nehrozí poškození během přepravy.

Pro sestavení modelu potřebujete:

• Řídké vteřinové lepidlo nebo netoxické Super Fatic od Deluxe Materials
• Lepidlo pro lepení součástí vypálených laserem DM-AD87
• Bílé PVA lepidlo případně brousitelné žluté alifatické na dřevo
• Epoxidové lepidlo - 5-ti minutové
• Potahovou fólii

Doporučujeme koupit

Jedná se o klasickou celodřevěnou stavebnici. Pro sestavení modelu potřebujete vhodná lepidla, základní modelářské nářadí a potahovou fólii. K potažení modelu doporučujeme použít nažehlovací fólii. V balení není elektronika, proto potřebujete dokoupit střídavý motor, vrtuli, regulátor, baterii a 4 ks mini serv a 6+ kanálovou RC soupravu.

Stavba modelů letadel ze dřeva je tradiční a nejstarší technologií, používanou při jejich výrobě. Dřevo je dostupný a levný materiál, je pružný, lehký a mimořádně trvanlivý. Konstrukce lze v případě poškození opravit. Jako materiál se používají lišty na nosníky, nejčastěji smrk, borovice, základním stavebním materiálem je balza a různé typy překližek. Na pevnostní díly lze využít buk, jasan nebo na bloky ramen, lípu apod.

LEPENÍ DŘEVĚNÝCH SOUČÁSTÍ

Plán se pokládá na rovnou dřevěnou pracovní desku z měkkého dřeva (laťovku), na plán je potřeba položit průhlednou fólii která ochrání plán před lepidly. K lepení používáme modelářské špendlíky KR-490050 kterými se fixují součásti v přesné pozici. Běžné lepení dřevěných dílů se lepí disperzním lepidlem FS-G09/250 nebo DM-AD10 které mají výhodu v pomalém schnutí, proto je na sestavení konstrukce dost času. Slepená konstrukce se může sundat druhý den po slepení.

LEPENÍ PEVNOSTNÍ

Při stavbě se vyskytuje několik konstrukčních uzlů, které je potřeba lepit lepidly, které odolávají vyššímu namáhání, jsou odolné proti chemikáliím, vodě apod. Nejznámějšími jsou 2-složková Epoxydová lepidla, dodávají se v menším balení DM-AD67, ve větším balení DM-AD68 a pro extra vysokou pevnost DM-AD19.

RYCHLÉ LEPENÍ

Při práci je potřeba občas použít rychlé a pevné slepení součástí, k tomu se výborně hodí sekundová kyanoakrylátová lepidla.

Pomůcky při lepení

Všude nám ruce nestačí a při sestavování většího množství dílů zvlášť, proto jsou vítaným pomocníkem různé typy svěrek. Modelářská mini ztužidla SH-PCL3050, paralelní svěrky SH-PCL4201/A, klasické svorky SH-PCL3000 nebo pružné svorky SH-PCL8710/2

Řezné nástroje

Při práci s různými materiály potřebujete nože, pilky, nůžky a spoustu dalších pomůcek. Můžeme doporučit odlamovací nože SH-PKN1003, sadu nožů SH-PKN3305/S, modelářské pilky jemné SH-PSA35/300 nebo větší SH-SA35/380, speciální nůžky rovné NA3528 nebo nůžky zahnuté NA3527

Modelářské nářadí a podložka

Pro přesné řezaní, lepení dílů a také jako ochranu stolu doporučujeme modelářskou podložku SH-PKN6003 a bezpečnostní pravítko SH-RU1774.

Potahové fólie

Nejrychlejší a nejefektivnější povrchová úprava dřevěných modelů je potažení nažehlovací fólií. IronOnFilm Nejen že je možné si vybrat z celé škály barevných odstínů, ale řeší se tím i odolnost kostry vůči povětrnostním vlivům, barevná a tvarová stálost, snadná opravitelnost a rychlost při dokončení modelu. K práci potřebujete modelářskou žehličku, ostrý modelářský nůž a nůžky.
