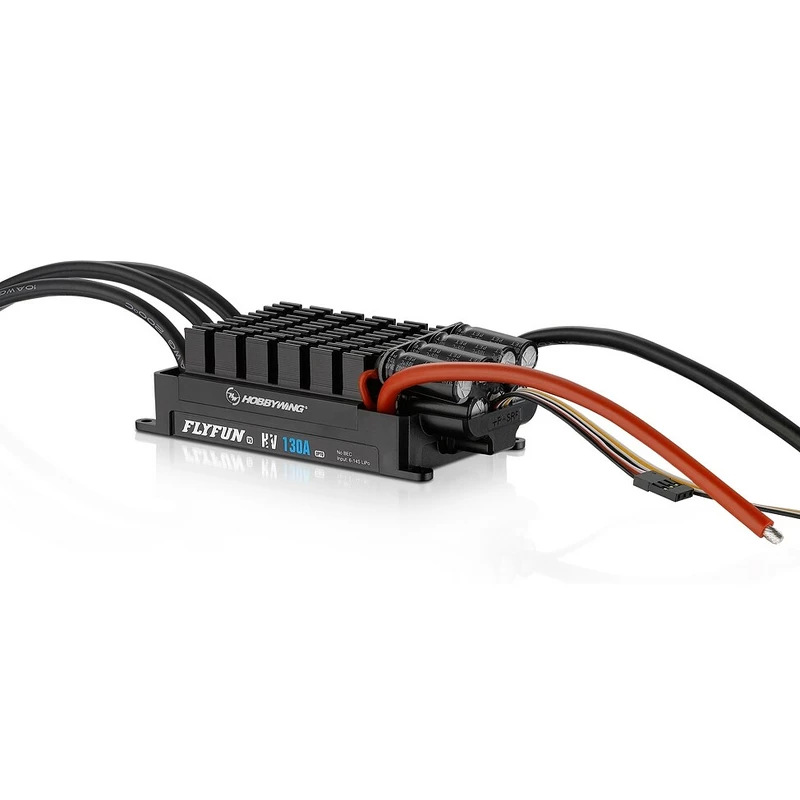

FLYFUN-130A-HV-OPTO-V5

Neue Generation bürstenloser, sensorlos programmierbarer Mikroprozessorsteuerungen für große und riesige Freizeit- und Sportflugzeuge, die mit Li-Poly / Li-Ionen / Li-Fe-Akkumulatoren betrieben werden. Im Vergleich zu früheren Generationen von FLYFUN-Controllern wurden die Programmiermöglichkeiten um eine Reihe von Funktionen erweitert, die sich im Platinum-Bereich der Top-Level-Controller bewährt haben. Das Design des Controllers berücksichtigt die hohe Haltbarkeit und Haltbarkeit, die bei den riesigen Modellen erforderlich sind. Der Leistungsteil des Reglers ist galvanisch von der Steuerelektronik getrennt, um eine hohe Störfestigkeit bei hohen Betriebsströmen und hohen Versorgungsspannungen zu gewährleisten. Der Controller ist nicht mit einem Leistungsstabilisator für den Empfänger und die Servos ausgestattet. Die spezielle Hobbywing LED Programmierbox, die separat geliefert wird, ist einfach einzurichten.

BESCHREIBUNG UND FUNKTION DES REGULATORS

• Controller mit einem hochleistungsfähigen 32-Bit-ARM-M4-Mikroprozessor mit einer Taktfrequenz von bis zu 72 MHz; ist kompatibel mit den meisten AC-Motoren.
• Geeignet für die meisten Wechselstrommotoren, die mit 6-14S LiPo / Li-Ion / LiFe-Akkus betrieben werden.
• Spezieller Mikroprozessor-Leistungsstabilisator für hohe Störfestigkeit und Kontrollverlust.
• Optimierte Antriebstechnologie DEO (Driving Efficiency Optimization) verbessert die Gasreaktion und die Effizienz der Endstufenregelung erheblich und reduziert die Temperatur des Reglers.
• Galvanisch getrennter Leistungsteil mit einem optoelektronischen Element.
• Die Startmodi Normal / Soft / Very Soft sind für normale Propeller- und Blade-Modelle geeignet.
• Einfache Programmierung und Einrichtung mit Hobbywing-Sender oder LED-Programmierbox.
• Ein spezielles Programmierkabel für den Anschluss des Controllers an die LED-Programmierbox erlaubt es dem Anwender, den Controller jederzeit und überall zu programmieren (Details siehe Programmieranleitung Hobbywing LED)" / li>
• Eine Reihe von Schutzfunktionen: Startschutz, thermischer Schutz des Controllers, thermischer Schutz der Kondensatoren, Überlastschutz, Überstromschutz, Schutz vor ungewöhnlicher Versorgungsspannung und Verlust des Steuersignals verlängern effektiv die Lebensdauer des Controllers.
• Gasbereichskalibrierung zur perfekten Anpassung des Steuersignals aus Ihrem RC-Kit.

PROGRAMMIERBARE FUNKTIONEN

• Art der Bremse: Bremse aus, normale Bremse (mit Bremsstärke in 7 Stufen einstellbar), Proportionalbremse (Regelung mit Gas: 0-20% Drosselklappenausschlag entspricht 100-0% der Bremse, 20-100% Auslenkung des Fahrers entspricht 0-100 % Gas).
• Bremskraft: Die Bremskraft ist für den Modus "normale Bremse" von Stufe 1 bis Stufe 7 einstellbar.
• Motorabschaltmodus: Soft Shutdown: Der Regler reduziert die Leistung innerhalb von 3 Sekunden nach Aktivierung des Spannungsschutzes schrittweise auf 50% der vollen Leistung. Hard Shutdown: Der Motor wird sofort abgeschaltet.
• Anzahl der LiPo-Zellen: Wir empfehlen eine manuelle Einstellung für 100% zuverlässigen Betrieb des Spannungsschutzes. Der Controller berechnet automatisch die Anzahl der an die Batterie angeschlossenen Zellen gemäß der Regel "3.7V pro Zelle", wenn Sie die automatische Erkennung auswählen.
• Spannungsschutz: Der Schwellenspannungspegel ist einstellbar zwischen 2,8-3,8 V / Zelle; Schutz kann auch vollständig deaktiviert werden.
• Inbetriebnahme: Normaler Start, Sanftanlauf (langsamer Start bei Motoren mit großen Propellern, Getriebe oder kleinere Gebläse), Sehr sanfter Start (bei sehr langsamem Start für Motoren mit großen Propellern, Getriebe oder 90-mm-Gebläse).
• Timing: Einstellbar im Bereich von 0-30 °.
• Drehrichtung: Im Uhrzeigersinn / gegen den Uhrzeigersinn.
• DEO Freilauf: Diese Funktion kann ein- oder ausgeschaltet werden; es kann eine bessere Linearität oder eine glattere Gasreaktion liefern.

STEUERSCHUTZFUNKTIONEN

• Anlaufschutz: Der Regler misst während des Anlaufs die Motordrehzahl." Wenn die Geschwindigkeit aufhört anzusteigen oder die Verstärkung nicht stabil ist, wertet der Controller dies als einen falschen Start aus. Wenn das Gas zu diesem Zeitpunkt weniger als 15% beträgt, versucht der Regler automatisch einen Neustart des Motors; Wenn das Gas mehr als 15% beträgt, müssen Sie den Gasschalter ganz nach unten ziehen, um den Motor neu zu starten.
• Thermischer Schutz des Reglers: Der Motor "stottert", wenn die Temperatur des Reglers 110 ° C übersteigt. Dies zeigt an, dass der thermische Schutz aktiviert wurde. Wenn der Drosselklappenregler an diesem Punkt niedriger als 60% ist, wird die "Drosselung" verschwinden und der Regler wird die der Gasposition entsprechende Leistung liefern. Wenn Sie das Gas über 60% bewegen, wird "snapping" wieder angezeigt. Die Temperatur des Reglers darf beim Einschalten 70 ° C nicht überschreiten, da sonst der Motor nicht gestartet werden kann.
• Schutz gegen Gasverlust-Signal: Der Regler schaltet den Motor sofort ab, wenn das Signal für 0,25 Sekunden fehlt, um noch mehr Schäden und die Risiken eines sich drehenden Rotors oder Propellers zu vermeiden. Sobald ein normales Signal empfangen wird, nimmt der Controller den normalen Betrieb wieder auf.
• Überlastschutz: Die Steuerung schaltet den Motor ab oder startet automatisch neu, wenn die Last plötzlich auf einen sehr hohen Wert ansteigt.
• Überstromschutz: Die Steuerung schaltet den Motor sofort ab, wenn der Spitzenstromverbrauch den maximal zulässigen Wert überschreitet; Stellt dann die normale Funktion wieder her. Wenn dann der Stromverbrauch den maximal zulässigen Wert überschreitet, wird der Motor vollständig abgeschaltet.

Tipp: Wenn Sie den Regler zum ersten Mal kalibrieren, kalibrieren Sie zuerst den Gasbereich wie angegeben. Nur dann kann der Controller verwendet werden und andere Parameter können über den Sender oder die LED der Programmierkarte eingestellt werden.
