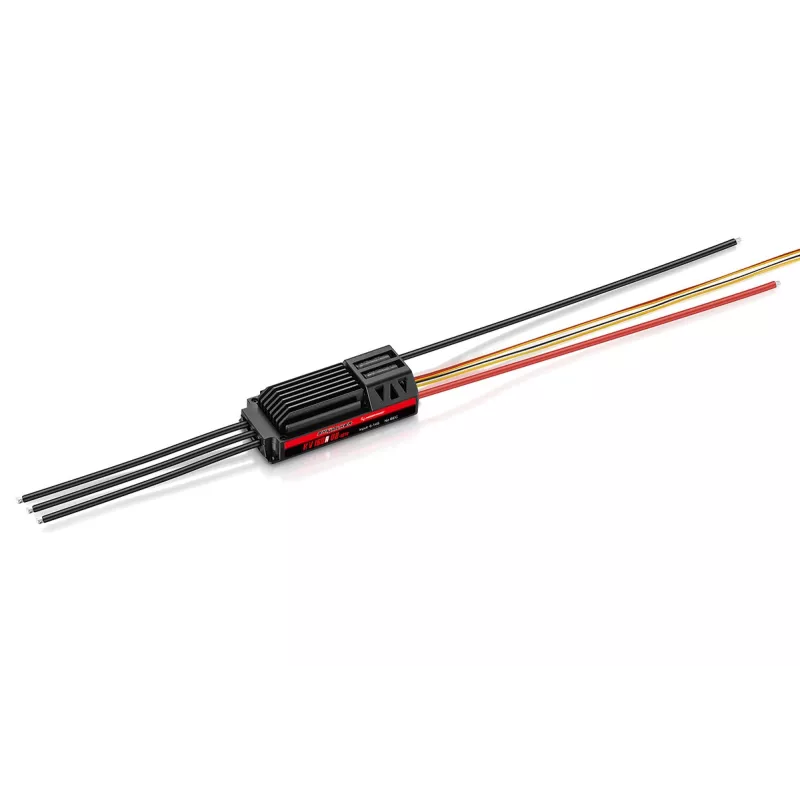

Skywalker 160A HV Opto V2

Eine neue Generation programmierbarer Mikroprozessor-Controller für bürstenlose, sensorlose Wechselstrommotoren, entwickelt mit modernster Halbleitertechnologie, bietet hervorragende Leistung bei gleichzeitig einfacher und benutzerfreundlicher Bedienung. Er dient zur Drehzahlregelung von Wechselstrommotoren in Modellflugzeugen, die mit NiCd/NiMH- und LiPo/Li-Ion-Akkus betrieben werden. Die Leistungselektronik des Controllers ist galvanisch von der Steuerelektronik getrennt, um eine hohe Störfestigkeit bei hohen Betriebsströmen und Versorgungsspannungen zu gewährleisten. Der Controller verfügt nicht über einen Spannungsstabilisator für Empfänger und Servo. Zur einfachen Einstellung des Controllers wird eine spezielle Hobbywing LED-Programmierbox verwendet, die separat erhältlich ist.

BESCHREIBUNG UND FUNKTIONEN DES REGLERS

• Der Regler ist mit einem leistungsstarken 32-Bit-ARM-M4-Mikroprozessor mit einer Taktfrequenz von bis zu 120 MHz ausgestattet. Die DEO-optimierte (Driving Efficiency Optimization) Steuerungstechnologie verbessert das Ansprechverhalten des Gashebels und die Effizienz der Leistungsstufensteuerung deutlich und reduziert die Temperatur des Reglers. Geeignet für die meisten bürstenlosen Flugzeugmotoren, die mit 6-14S LiPo-Akkus betrieben werden. Zur Stromversorgung von NiCd-, NiMH-, LiPo- und Li-Ion-Akkus. OPTO-Regler – galvanisch getrennte Leistungsstufe mit optoelektronischem Element. Profilierter Kühlkörper für optimale Kühlung auch unter hoher Last. Einstellbares Timing für optimale Anpassung an den jeweiligen Motor. Einstellbare PCO-Schaltung – trennt den Motor bei Spannungsabfall. Die Anlaufmodi Normal/Sanft/Sehr sanft eignen sich für Motoren mit Direktantrieb und Getriebe. Sicherer Anlauf (verhindert das Anlaufen des Motors beim Einschalten). Eine Reihe von Schutzfunktionen – Anlaufschutz, thermischer Schutz des Controllers, thermischer Schutz des Kondensators, Überlastschutz, Überstromschutz, Schutz vor abnormaler Versorgungsspannung und Schutz vor Verlust des Steuersignals – verlängern effektiv die Lebensdauer des Controllers. Ein spezielles Programmierkabel verbindet den Controller mit der Hobbywing LED-Programmierbox und ermöglicht die Programmierung des Controllers jederzeit und überall. Die Gasbereichskalibrierung sorgt für die perfekte Anpassung an das Steuersignal Ihres RC-Kits. PROGRAMMIERBARE FUNKTIONEN: Bremsentyp: Aus, Normalbremse (Bremsstärke in 3 Stufen einstellbar), Rückwärtsgang (Aktivierung des Rückwärtsgangs über einen zusätzlichen Kanal mit Schalter; die Rückwärtsganggeschwindigkeit wird über den Gashebel gesteuert), Linearer Rückwärtsgang (Aktivierung des Rückwärtsgangs über einen zusätzlichen Kanal mit Proportionalregler; die Rückwärtsganggeschwindigkeit wird über den Gashebel gesteuert). Bremsleistung: Die Bremsstärke ist im Modus „Normalbremse“ auf 60, 90 oder 100 % einstellbar.
• Motorabschaltverfahren: Sanftes Abschalten: Der Controller reduziert die Leistung innerhalb von 3 Sekunden nach Aktivierung des Spannungsschutzes schrittweise auf 60 % der Volllast. Hartes Abschalten: Der Motor wird sofort abgeschaltet.
• Anzahl der LiPo-Zellen: Für eine 100% zuverlässige Spannungsschutzfunktion empfehlen wir die manuelle Einstellung. Bei Auswahl der automatischen Erkennung berechnet der Controller die Anzahl der Zellen des angeschlossenen Akkus automatisch gemäß der Regel „3,7 V pro Zelle“.
• Spannungsschutz: Der Schwellenwert für den Spannungsschutz ist auf 2,8 V/Zelle, 3,0 V/Zelle oder 3,4 V/Zelle einstellbar; der Schutz kann auch vollständig deaktiviert werden.
• Startvorgang: Bestimmt das Ansprechverhalten des Gaspedals bei der Beschleunigung von 0 auf 100 % – Normaler Start (0,4 s), Sanfter Start (mit verzögertem Start für Motoren mit großen Propellern: 0,9 s), Sehr sanfter Start (mit sehr verzögertem Start für Motoren mit großen Propellern: 1,5 s).
• Timing: Einstellbar auf 5°, 10°, 15°, 20° oder 25°.
• DEO-Leerlauf: Diese Funktion kann ein- oder ausgeschaltet werden und sorgt für eine bessere Linearität bzw. ein sanfteres Ansprechverhalten des Gaspedals.
• Suchmodus: Dieser Modus hilft beim Auffinden eines Modells, das in schwierigem Gelände gelandet ist. Der Controller lässt den Motor piepen, wenn der Gashebel für eine voreingestellte Zeit auf Null gestellt wird.

Schutzfunktionen des Controllers

• Startschutz: Der Controller misst die Motordrehzahl beim Startvorgang. Steigt die Drehzahl nicht mehr an oder ist der Anstieg instabil, wertet der Controller dies als fehlerhaften Start. Beträgt der Gashebel in diesem Moment weniger als 15 %, versucht der Controller automatisch, den Motor neu zu starten. Wenn der Gashebel über 20 % steht, muss er vollständig heruntergezogen werden, um den Motor neu zu starten.
• Thermischer Schutz: Wenn die Temperatur des Controllers 120 °C überschreitet, begrenzt der Controller die Ausgangsleistung auf 60 % (bei aktivierter sanfter Motorabschaltung) oder schaltet den Motor vollständig ab (bei aktivierter harter Abschaltung).
• Signalverlust: Der Controller schaltet den Motor sofort ab, wenn das Signal 0,25 Sekunden lang fehlt. Sobald ein normales Signal empfangen wird, nimmt der Controller den normalen Betrieb wieder auf.
• Überlastschutz: Der Controller schaltet den Motor ab oder startet ihn automatisch neu, wenn die Last plötzlich einen sehr hohen Wert erreicht.
• Spannungsschutz: Wenn die Spannung der Antriebsbatterie unter den eingestellten Schwellenwert fällt, wird der Spannungsschutz des Controllers ausgelöst. Der Controller begrenzt die Ausgangsleistung auf 60 % (bei aktivierter sanfter Motorabschaltung) oder schaltet den Motor vollständig ab (bei aktivierter harter Motorabschaltung).
• Schutz bei anormaler Versorgungsspannung: Liegt die Spannung der Antriebsbatterie außerhalb des zulässigen Bereichs, wird der Schutz bei anormaler Versorgungsspannung ausgelöst. Der Controller gibt dann ein Warnsignal durch einen Piepton am Motor aus.

Tipp: Kalibrieren Sie vor der ersten Inbetriebnahme des Controllers den Gasbereich gemäß der Anleitung. Erst danach können Sie den Controller verwenden und weitere Parameter über den Sender oder die LED-Programmierbox einstellen.
