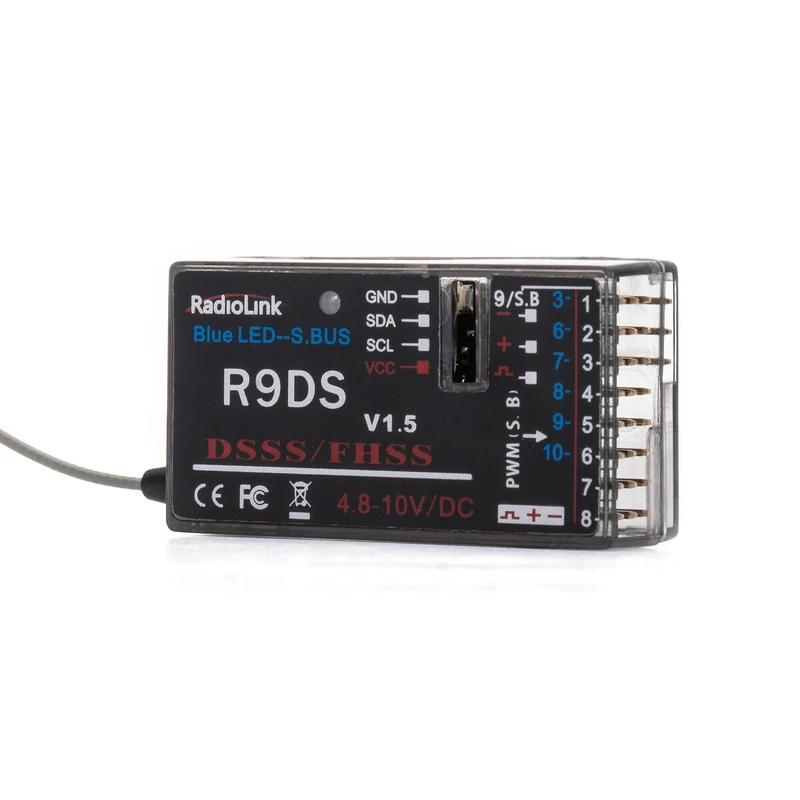

Prijímač R9DS

Radiolink R9DS 2,4GHz je 9-kanálový telemetrický prijímač so synchrónnym prenosom DSSS a FHSS s frekvenčným preskokom kompatibilný s vysielačmi Radiolink AT9, AT 9S, AT10 a AT10II (AT10II je nutné prepnúť do režimu vysielania 10CH). R9DS ponúka signálový výstup PWM (9 kanálov) alebo sériový S-BUS (10 kanálov). Prijímač je kompatibilný s telemetrickými modulmi PRM-01 a PRM-02.

Ponúka dva prevádzkové režimy - so štandardnými šírkovo modulovanými (PWM) signálovými servo výstupy (9 kanálov) alebo so sériovým výstupom S-BUS (10 kanálov).

Prijímač je vhodný pre RC modely všetkého druhu (výrobcom udávaný dosah je 900 m na zemi a 2000-3000 m vo vzduchu).

Použitie DSSS / FHSS prenosové technológie prináša vysokú odolnosť voči rušeniu a možnosť nastavenia núdzových výchyliek (fail-safe) pre prípad výpadku alebo silného rušenia signálu vysielača

prevádzkové režimy

• S individuálnymi PWM signálovými výstupmi serv: červená LED indikuje PWM signálový výstup, celkom 9 kanálov.
• So sériovým výstupom SBUS: modrá / fialová LED indikuje SBUS signálový výstup, celkom 10 kanálov. SBUS a PWM signálové výstupy je možné používať v prevádzkovom režime SBUS súčasne. Na zásuvke 9 je výstupný SBUS signál, a súčasne na zásuvke 1 je PWM signál kanála CH3, na zásuvkách 2 až 6 je PWM signál kanálov CH6 až CH10.

Párovanie s vysielačom sa vykonáva s pomocou párovacieho tlačidla na prijímači, prevádzkové stavy sú indikované LED diódou.

Prijímač je vybavený kontaktovými lištami pre štandardné konektory UNI (= JR / Graupner, Hitec, Futaba); vývody sú orientované v smere pozdĺžnej osi prijímača.

Sada prijímača obsahuje: prijímač R9DS, návod.
