Futaba 26SZ Pro, odbiornik R7208SB

Najnowsza wersja topowego 26-kanałowego zestawu RC średniej klasy, teraz z całkowicie metalowym kontrolerem D-pad, zapewniającym niezrównaną precyzję sterowania. Model T26SZ PRO wykorzystuje system transmisji telemetrycznej FASSTest-2,4 GHz i idealnie nadaje się zarówno do modeli sportowych, jak i bardzo zaawansowanych modeli rekreacyjnych, zarówno prostych, złożonych, jak i dużych. Nadajnik można również przełączyć na tryby transmisji T-FHSS Air (również telemetryczny) i S-FHSS, co pozwala na jego współpracę z szeroką gamą odbiorników antenowych Futaba z telemetrią i bez. Z odbiornikiem R7208SB dołączonym do zestawu, masz do dyspozycji 8 kanałów PWM dla klasycznych serwomechanizmów (lub do 26 kanałów przy użyciu 2 lub 3 trybów odbiornika) lub pełne 26 kanałów poprzez magistrale S.BUS i S.BUS2; a także dane telemetryczne dotyczące napięcia zasilania odbiornika, napięcia innej zewnętrznej baterii (np. napędu) oraz siły sygnału odbieranego przez odbiornik. Dodatkowe dane telemetryczne można uzyskać z dodatkowych czujników telemetrycznych podłączonych do magistrali S.BUS2.

Nadajnik T26SZ PRO w idealnie dopasowanej do dłoni obudowie wyposażony jest w precyzyjne, całkowicie metalowe elementy sterowania krzyżowego z regulowaną blokadą/neutralizacją, kątem dźwigni i mechanicznie regulowanym zakresem ruchu góra/dół i lewo/prawo. Zamiast tradycyjnych potencjometrów zastosowano enkodery magnetyczne, zapewniające wysoką trwałość i stabilność parametrów. T26SZ posiada 8 przełączników, 4 suwaki, 6 cyfrowych trymerów i 2 obrotowe regulatory proporcjonalne. Programowanie odbywa się za pomocą pary przycisków i dużego, podświetlanego, kolorowego wyświetlacza LCD, zapewniającego łatwą orientację w intuicyjnym menu. Wybrane dane telemetryczne lub pomiaru czasu można wyświetlić na dodatkowym wyświetlaczu LCD na górze nadajnika. T26SZ PRO posiada pamięć na 30 modeli, z możliwością nieograniczonej rozbudowy za pomocą karty microSD, oraz szeroki zakres zaawansowanych funkcji miksowania dla samolotów akrobacyjnych, szybowców, śmigłowców i wielowirnikowców. Oprócz wyświetlania danych telemetrycznych na wyświetlaczu, w gnieździe słuchawkowym (brak w zestawie) znajduje się wyjście telemetryczne głosowe. Model T26SZ PRO jest również wyposażony w gniazdo nauczyciel-uczeń oraz gniazdo do programowania i regulacji serwomechanizmów i żyroskopów S.BUS CGY770/CGY755/CGY760R lub GYA553/573. Gniazdo ładowania/danych USB na górze nadajnika pozwala na używanie modelu T26SZ PRO jako kontrolera symulatora RC po podłączeniu do komputera za pomocą kabla USB, bez konieczności korzystania z dodatkowego interfejsu USB.

Do zasilania użyto akumulatora LiPo 2S o pojemności 2000 mAh. Do jego naładowania potrzebny będzie standardowy adapter USB 5 V/2 A.

FUNKCJE

• System transmisji FASSTest 26CH z 24 kanałami proporcjonalnymi i 2 przełączanymi kanałami DG, FASSTest 18CH z telemetrią (16 kanałów proporcjonalnych + 2 przełączane kanały), superszybki FASSTest 12CH (12 kanałów, tylko telemetria, napięcie zasilania odbiornika), T-FHSS Air z telemetrią (16 kanałów proporcjonalnych i 2 przełączane kanały), S-FHSS 2,4 GHz bez telemetrii (8 kanałów proporcjonalnych), protokół CRSF dla TBS Crossfire (komunikacja jednokierunkowa)
• Kolorowy podświetlany dotykowy wyświetlacz LCD 4,3" umożliwiający szybkie i łatwe programowanie
• Pomocniczy Podświetlany wyświetlacz LCD do wyświetlania telemetrii/timera
• Do 8 trybów lotu dla idealnej kontroli modelu w każdych warunkach
• Pełna telemetria z transferem danych z szerokiej gamy czujników z możliwością zapisu na karcie SD
• Pamięć na 30 modeli, nieograniczona możliwość rozbudowy za pomocą karty SD
• Akumulator nadajnika LiPo 7,4 V 2000 mAh
• Wyjście głosowe telemetrii na gnieździe słuchawkowym (gniazdo 3,5 mm)
• Aktualizowalne oprogramowanie
• Dowolnie przypisywalne 4 suwakowe i 2 obrotowe elementy sterujące, 8 przełączników, 6 cyfrowych trymerów
• Precyzyjne i bezkompromisowo sztywne, całkowicie metalowe elementy sterujące krzyżowe zamontowane na 4 łożyskach kulkowych z enkoderami magnetycznymi zamiast potencjometrów
• Dowolnie regulowany tryb kontrolera krzyżowego (aby zmienić tryb i dostosować siłę sprężyn neutralizujących, nie ma potrzeby otwierania
• Gniazdo nauczyciel-uczeń
• Bezprzewodowy moduł nauczyciel-uczeń umożliwiający wykorzystanie zestawów Futaba RC pracujących w systemie transmisji T-FHSS Air jako zestawów uczniowskich bez konieczności połączenia kablowego
• Gniazdo do programowania serwomechanizmów S.BUS, aktualizacji oprogramowania serwomechanizmów S.BUS2, aktualizacji oprogramowania czujników telemetrycznych i odbiorników (w tym ustawienia trybu kanału odbiornika), konfiguracji systemów zapasowych odbiorników DLPH-2/DLPH-3, konfiguracji systemów żyroskopowych CGY770/CGY755/CGY760R i GYA553/573 lub podłączenia systemów zdalnego sterowania dalekiego zasięgu TBS Crossfire (protokół CRSF, komunikacja jednokierunkowa)
• Gniazdo danych USB do wykorzystania nadajnika jako urządzenia sterującego symulatorem RC na komputerze
• Gniazdo ładowania USB do ładowania akumulatora nadajnika za pomocą zasilacza USB 5 V/2 A
• Gniazdo na kartę microSD o pojemności 32 MB–2 GB (umożliwia rozbudowę pamięci modelu, wykonanie kopii zapasowej pamięci modelu, aktualizację oprogramowania układowego nadajnika, konwersję danych modelu zaprogramowanych w nadajnikach T14SG, FX-22, T12K, wykorzystanie danych modelu zaprogramowanych w nadajnikach T16SZ, T16IZ, T16IZ SUPER, T18SZ, FX-32 i FX-36)
• Nazwy modeli do 15 znaków
• Podtrymowanie z dodaną funkcją balansera – istniejąca funkcja podtrymowania została uzupełniona o możliwość ustawienia całego kursu odchylenia do 17 punktów krzywej w celu precyzyjnego ustawienia wielu serwomechanizmów sterujących jednym sterem kierunku (jedno serwo jest wybierane jako odniesienie, a ruch pozostałych jest regulowany względem (do niego)
• Odwrócenie wychylenia serwomechanizmu
• Ustawianie punktów końcowych i limitów wychylenia
• Ustawianie prędkości serwomechanizmu
• Resetowanie danych
• Awaryjne wychylenia awaryjne
• Ustawianie prędkości serwomechanizmu
• Podwójne wychylenia
• Ustawianie wychylenia wzdłuż 2 krzywych wykładniczych lub krzywych 17-punktowych.
• Dowolnie programowalne miksery (10 mikserów dla każdego trybu lotu)
• Wyłączanie silnika
• Bezpieczny bieg jałowy
• Logicznie połączone przełączniki
• Menu użytkownika (zapewnia większą przejrzystość (wybiera tylko kilka najczęściej używanych funkcji programu)
• Szybki wybór przełączników miksera (wybieranych automatycznie poprzez przełączenie przełącznika) i ich pozycji wł./wył.
• Opcja przypisywania komunikatów głosowych do poszczególnych pozycji przełączników
• Opcja przypisywania obrazu do każdego modelu (wyświetlane na stronie głównej i na stronie wyboru modelu)
• Monitor serwomechanizmu i tester serwomechanizmu
• Dwa timery (stoper lub timer)
• Czas pracy modelu
• Czas pracy nadajnika
• Wskaźnik położenia przepustnicy po jej włączeniu
• Regulowane podświetlenie wyświetlacza
• Kalibracja podwójnego kontrolera
• Sygnały ostrzegawcze – dźwiękowe i wibracyjne
• Sprawdzanie zasięgu
• Ustawianie trybu pracy z 2 lub 3 odbiornikami, w tym praca z dwoma/trzema odbiornikami z automatycznym tworzeniem kopii zapasowej podczas korzystania z odbiorników R7208SB lub R7308SB

• 13 typów skrzydeł
• 3 typy usterzenia
• 2 typy usterzenia pionowego (winglety)
• Regulacja klap
• Różnicowanie wychylenia lotek
• Mikser lotek i klap
• Mikser lotek i klap hamowania
• Mikser lotek i steru kierunku
• Mikser aerodynamiczny hamulec-słupek steru wysokości
• mieszanka steru kierunku-lotki
• mieszanka wygięcie (krzywizna krawędzi spływu)
• mieszanka steru wysokości-wygięcie
• mieszanka klap-słupek steru wysokości
• przechył odchylony
• powierzchnie usterzenia motylkowego
• mieszanka steru wysokości (słupek steru wysokości dla 2 serw)
• winglety
• mieszanka silnika (do sterowania przełącznikiem z regulowanym startem i hamowaniem)
• inteligentny interfejs do ustawiania układu żyroskopowego Futaba GYA553/573 na wyświetlaczu nadajnika z możliwością połączenia kablowego lub bezprzewodowego (po wcześniejszym załadowaniu danych z żyroskopu kablem, ograniczona liczba funkcji)
• 4 sekwencery do sterowania chowanymi podwozie i podobne zastosowania z regulowanym czasem ruchów goleni podwozia i klapy podwozia

Menu programu dla szybowców

• 13 typów skrzydeł
• 3 typy usterzenia
• 2 typy wingletów
• Regulacja klap
• Różnicowanie wychylenia lotek
• Mieszanka lotki i klapy
• Mieszanka lotki i klapy hamowania
• Mieszanka lotki i steru kierunku
• Mieszanka hamulca aerodynamicznego i steru wysokości
• Mieszanka steru kierunku i lotki
• Mieszanka krzywizny (krzywizna krawędzi spływu)
• Mieszanka steru wysokości i krzywizny
• Mieszanka klapy i steru wysokości
• Mieszanka klapy i steru wysokości
• Mix butterfly
• Mix butterfly-elevator
• Mix trim 1 i 2
• Powierzchnie usterzenia motylkowego
• Mix ailevator (ster wysokości dla 2 serw)
• Winglety
• Mix Motor (do sterowania przełącznikami z regulowanym startem i stopem)
• Inteligentny interfejs do ustawiania układu żyroskopowego Futaba GYA553 na wyświetlaczu nadajnika z możliwością połączenia kablowego lub bezprzewodowego (po wcześniejszym załadowaniu danych z żyroskopu kablem, ograniczona liczba funkcji)
• 4 sekwencery do sterowania chowanym podwoziem i podobnymi aplikacjami z regulowanym czasem ruchów goleni podwozia i drzwi podwozia

Menu programu dla śmigłowców

• 8 typów tablicy cyklicznej
• 9-punktowe krzywe przepustnicy
• 9-punktowe zbiorcze Krzywe
• Przyspieszenie
• Autorotacja
• Ustawianie wychylenia i korekcji dla płytki cyklicznej.
• Ograniczenie wychylenia sterowania cyklicznego
• Miksery korekcyjne dla przepustnicy
• Sterowanie wzmocnieniem żyroskopu
• Mikser zbiorczy igły
• Revomix
• Sterowanie regulatorem
• Inteligentny interfejs do konfiguracji systemów żyroskopowych Futaba CGY755, CGY760R CGY770R na wyświetlaczu nadajnika z opcją połączenia kablowego (te same funkcje w pełnym zakresie co na GPB-1) lub połączenia bezprzewodowego (po wcześniejszym załadowaniu danych z żyroskopu przez kabel, ograniczona liczba funkcji)
• 4 sekwencery do sterowania chowanym podwoziem i podobnymi aplikacjami z regulowanym czasem ruchów goleni podwozia i klapy podwozia

Menu programów dla wielowirnikowców

• Tryby lotu
• Ustawienia odchylenia
• Podwójne ustawienia odchylenia
• Swobodnie programowalne miksery
• Sterowanie wzmocnieniem żyroskopu
• 4 sekwencery do sterowania chowanym podwoziem i podobnymi zastosowaniami z regulowanym czasem ruchów goleni podwozia i klapy podwozia

• Temperatura
• Prędkość (z czujnikiem magnetycznym lub optycznym, z czujnikiem fazy dla silników prądu przemiennego)
• Wysokość/wariometr
• Rzeczywista prędkość lotu
• GPS
• Napięcie
• Prąd
• Serwomechanizm S.BUS2 (prąd, temperatura, kąt dźwigni)
• Rejestrator lotu (zapisywanie danych telemetrycznych na karcie SD)
• Silnik EM-100 O.S
• Regulatory Kontronik
• Regulatory Hobbywing (z wykorzystaniem modułu interfejsu SBM-2)
• Kontrolery Pixhawk® (z wykorzystaniem modułu interfejsu SBS-01ML)
• Castle TL0
• JetCat V10
• Zasilanie Pudełko

ZESTAW RC ZAWIERA

• Nadajnik Futaba T26SZ PRO 2,4 GHz
• Odbiornik R7208SB FASSTest/FASST
• Akumulator nadajnika 7,4 V LiPo 2000 mAh

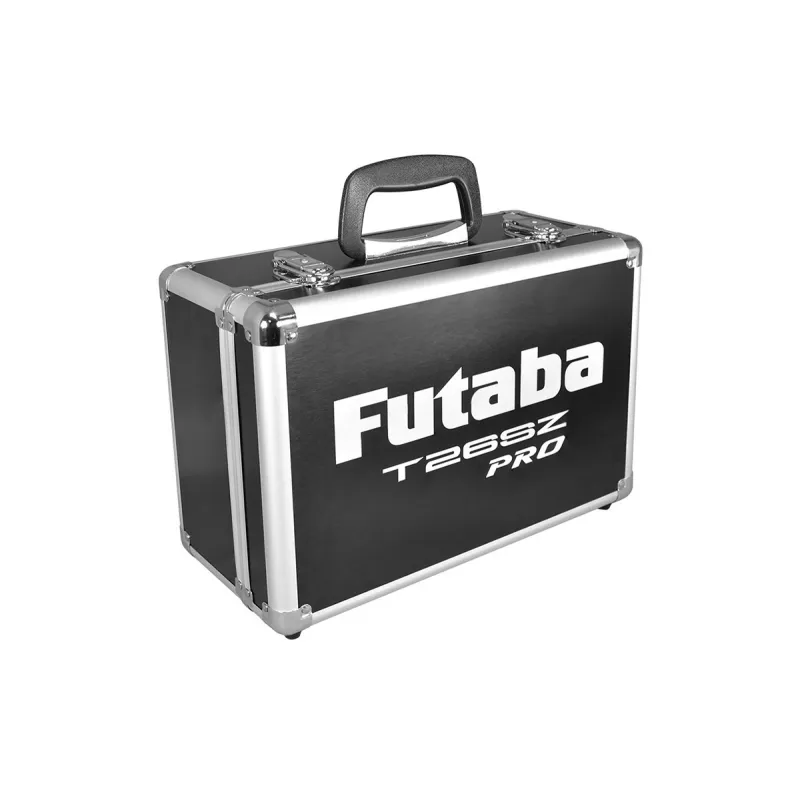

• Aluminiową obudowę T26SZ PRO
• Pasek nadajnika
• Kabel USB (USB-A -> USB-C)
• Kabel do konfiguracji odbiornika
• Instrukcja
