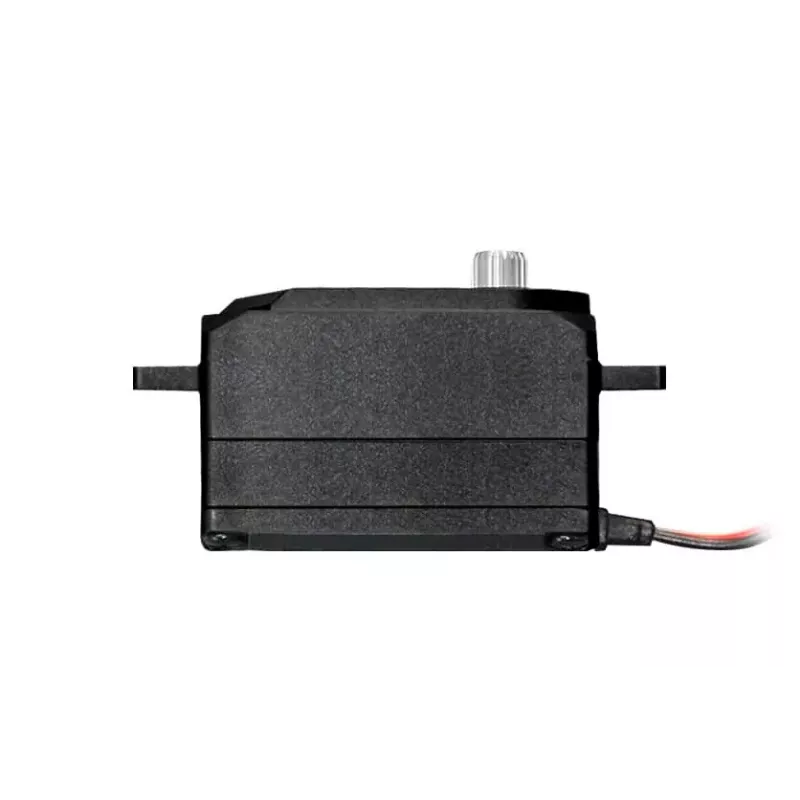

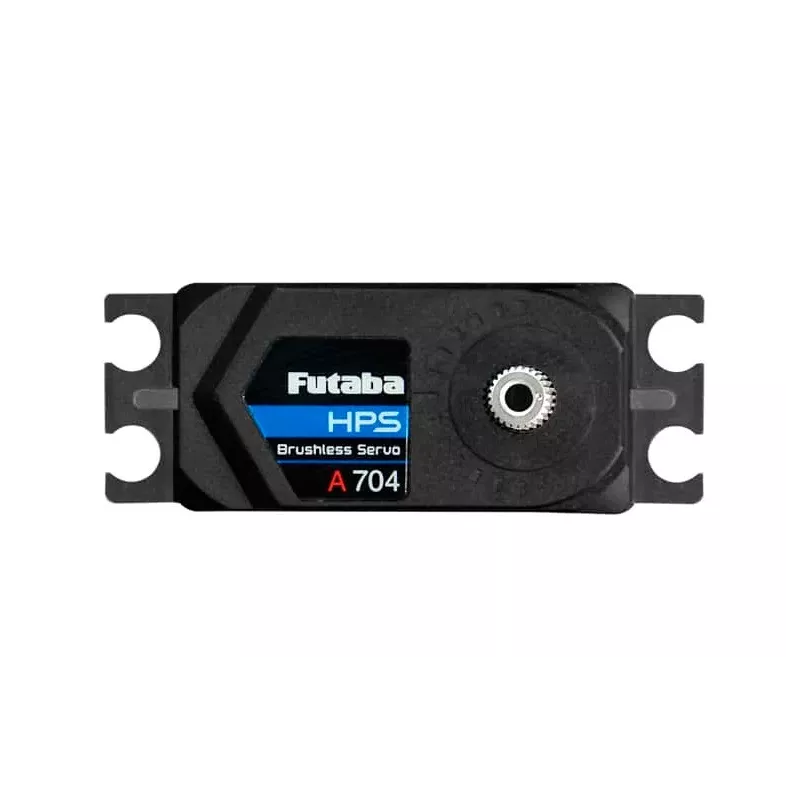

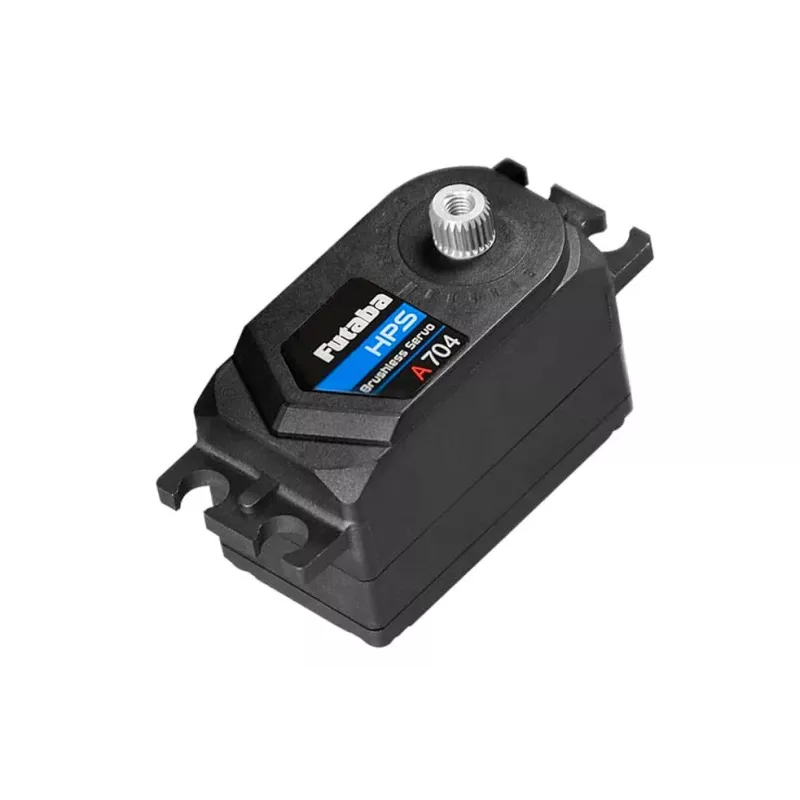

Futaba HPS-A704 (14kg 0,06s/60°)

Niezwykle szybkie programowalne niskoprofilowe cyfrowe serwo S.BUS2/S.BUS z silnikiem prądu przemiennego, metalowymi przekładniami i wałem wyjściowym osadzonym w dwóch łożyskach kulkowych o podwyższonym napięciu zasilania. Idealny do akrobacji precyzyjnych w modelach samolotów F3A i podobnych zastosowań. HPS-A704 można podłączyć do wyjść S.BUS 2 (magistrala szeregowa z komunikacją dwukierunkową) lub S.BUS (magistrala szeregowa z komunikacją jednokierunkową) lub może pracować jako. klasyczne serwo podłączane do wyjścia kanału (PWM) odbiornika za pomocą interfejsu USB CIU-3 i programu komputerowego S-Link lub nadajnika Futaba wyposażonego w funkcję ustawiania Można zaprogramować cały zakres parametrów serwa (prędkość, wielkość odchylenia, położenie neutralne, zabezpieczenie przed przeciążeniem, miękki start itp.) serwa S.BUS. Ustawienie kanału do pracy na magistrali S.BUS2/S.BUS możliwe jest wyłącznie za pomocą przetwornika. Podwyższone napięcie zasilania 6,0-7,4 V (nominalne), eksploatacyjne 4,8-8,4 V. Wymaga zastosowania zasilacza o napięciu znamionowym. duża obciążalność prądowa, nie stosować stabilizatorów UBEC o małej obciążalności prądowej.

Co to jest S.BUS2/S.BUS

• S.BUS – magistrala szeregowa Futaba z jednokierunkową komunikacją umożliwiająca sterowanie serwami, sterownikami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do jednego portu wyjściowego odbiornika S.BUS.
• S.BUS2 - Magistrala szeregowa Futaba do dwukierunkowej komunikacji umożliwiająca (podobnie jak S.BUS) sterowanie serwami, sterownikami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do jednego portu wejścia/wyjścia S.BUS2 odbiornika. Dodatkowo umożliwia podłączenie czujników telemetrycznych i przesyłanie z nich danych poprzez odbiornik w celu wyświetlenia na nadajniku; z niektórych serw S.BUS2 może przesyłać do nadajnika informacje o prądzie pracy, temperaturze czy kącie wychylenia dźwigni wyjściowej serwa.

W przeciwieństwie do klasycznych zestawów RC, system S.BUS(2) wykorzystuje szeregową komunikację danych do przesyłania sygnałów sterujących z odbiornika do serwa, żyroskopu lub innego urządzenia. Dane te zawierają polecenia takie jak „przesuń serwo kanału 3 o 15 stopni, przesuń serwo kanału 5 o 30 stopni” dla wielu urządzeń. Urządzenia S.BUS(2) wykonują tylko polecenia należące do ich własnego ustawionego kanału. Z tego powodu możliwe jest podłączenie kilku serwomechanizmów do tego samego kabla sygnałowego, ustawiając je i sterując indywidualnie w zależności od potrzeb. Służy do tego kod identyfikacyjny serwa (ID). Identyfikator znajdziesz na naklejce na skrzynce serwa.

Serwo S.BUS2 można podłączyć do portów S.BUS2 i S.BUS odbiornika. O jego funkcji decyduje ustawienie kanału w pamięci serwa (odbywa się to za pomocą interfejsu programowania nadajnika Futaba, programatora SBC-1 lub interfejsu USB CIU-3 z programem PC S-Link - w przypadku niektórych serwomechanizmów kanał można ustawić tylko za pomocą nadajnika).

Serwo S.BUS2 podłączone do wyjścia kanału klasycznego odbiornika (PWM) działa jak klasyczne serwo. Jego ruch sygnalizowany jest sygnałem w kanale odbiornika, do którego jest podłączony. Ustawienia programowalnych funkcji serwomechanizmu pozostają w mocy.
