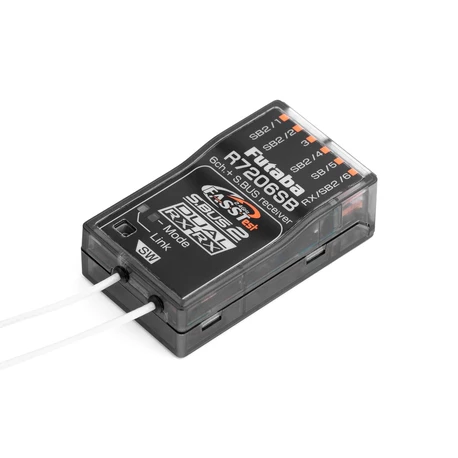

Futaba R7206SB FASSOdbiornik testowy 6k

Sześciokanałowy odbiornik telemetryczny systemu transmisji FASSTest-2,4 GHz Futaba z parą anten pełnozakresowych typu Diversity. Jest przeznaczony do ogólnego stosowania w modelach wszystkich kategorii; dzięki swoim kompaktowym wymiarom, niewielkiej masie i złączom umieszczonym w osi wzdłużnej nadaje się również do modeli o smukłym kadłubie, takich jak szybowce F3B, F3J itp. Dzięki wybieranym trybom kanałów i możliwości pracy z dwoma odbiornikami, doskonale sprawdzi się także w modelach wymagających dużej liczby kanałów - w takim przypadku para R7206SB zapewni aż 16 klasycznych wyjść kanałów PWM lub 10-12 wyjść PWM, wyjście szeregowe S.BUS i S.BUS2 dla dwukierunkowej komunikacja umożliwiająca podłączenie serw S.BUS2, czujników telemetrycznych i innych kompatybilnych urządzeń, gdyż porty S.BUS2 mogą obsługiwać także gniazda kanałów 1, 2, 4 i 6. Stany pracy odbiornika sygnalizowane są diodą LED.

System transmisji

Futaba FASSTest-2,4 GHz z telemetrią dla modeli latających.

Należy pamiętać, że w trybie wysokiej częstotliwości powtarzania FASSTest 12CH można używać wyłącznie serwomechanizmów cyfrowych.

Zasilacz

3,7-7,4 V (napięcie nominalne), zakres napięć roboczych wynosi 3,5-8,4 V – czyli np. akumulatory 4-6 NiMH, 1-2S LiPo, 2S LiFe i Li-ion, stabilizatory mocy BEC w danym zakresie napięć.

Antena

Odbiornik jest wyposażony w parę anten różnicowych, aby zmaksymalizować odbiór sygnału niezależnie od względnego położenia modelu i nadajnika. Należy je zamocować w modelu z zachowaniem wzajemnej orientacji 90°.

Wyjścia odbiornika, tryby kanałów

Odbiornik wyposażony jest w gniazda na standardowe złącza Futaba (z wypustką), do których oczywiście można włożyć także złącza UNI (=JR/Graupner, Hitec) bez bocznego występu.

Wyjścia kanałów (PWM/S.BUS/S.BUS2): R7206SB umożliwia zmianę przypisania kanałów zgodnie z poniższą tabelą, co pozwala na użycie kombinacji klasycznych wyjść PWM i wyjścia S.BUS lub pracy z dwoma odbiornikami (wymaga zastosowanie nadajnika Futaba umożliwiającego pracę z dwoma odbiornikami), w którym para R7206SB może zaoferować do 12 klasycznych kanałów PWM lub 10-12 wyjść PWM i 1-2 wyjścia szeregowe S.BUS/S.BUS2, lub inne kombinacje z dodatkowymi portami wejścia/wyjścia S.BUS2. Tryby kanałów wybiera się za pomocą przycisku na amplitunerze w specjalnym trybie ustawień – trybów kanałów nie można zmieniać w normalnym trybie pracy.

Praca z dwoma odbiornikami z automatycznym tworzeniem kopii zapasowych

Istnieje również możliwość włączenia trybu dwóch odbiorników z automatycznym podtrzymaniem na odbiorniku, który automatycznie przełącza się z odbiornika głównego na odbiornik zapasowy (lub odwrotnie) w przypadku odbioru sygnału przez jeden z odbiorników (para R7206SB lub jeden R7206SB i inny odbiornik FASSTest S.BUS2) ulega awarii. Funkcja jest w zasadzie taka sama, jak systemu tworzenia kopii zapasowych FDLS-1, ale można to zrobić bez dodatkowego wyposażenia.

Telemetria (tylko w systemie FASSTest)

R7206SB przesyła dane o napięciu zasilania odbiornika do nadajnika bez konieczności podłączania jakichkolwiek czujników.

R7206SB umożliwia wykorzystanie wszystkich czujników telemetrycznych Futaba oraz innych czujników kompatybilnych z dwukierunkowym systemem magistrali S.BUS2.

W skład zestawu odbiornika wchodzą: odbiornik R7206SB, instrukcja obsługi.

Co to jest S.BUS2/S.BUS

• S.BUS – magistrala szeregowa Futaba z jednokierunkową komunikacją umożliwiająca sterowanie serwami, sterownikami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do jednego portu wyjściowego odbiornika S.BUS.
• S.BUS2 - Magistrala szeregowa Futaba do dwukierunkowej komunikacji umożliwiająca (tak jak S.BUS) sterowanie serwami, sterownikami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do jednego portu wyjścia/wejścia odbiornika S.BUS2. Dodatkowo umożliwia podłączenie czujników telemetrycznych i przesłanie z nich danych poprzez odbiornik w celu wyświetlenia na nadajniku; z niektórych serw S.BUS2 może przesyłać do nadajnika informacje o prądzie pracy, temperaturze czy kącie wychylenia dźwigni wyjściowej serwa.

W przeciwieństwie do klasycznych zestawów RC, system S.BUS(2) wykorzystuje szeregową komunikację danych do przesyłania sygnałów sterujących z odbiornika do serwa, żyroskopu lub innego urządzenia. Dane te zawierają polecenia takie jak „przesuń serwo kanału 3 o 15 stopni, przesuń serwo kanału 5 o 30 stopni” dla wielu urządzeń. Urządzenia S.BUS(2) wykonują tylko polecenia należące do ich własnego ustawionego kanału. Z tego powodu możliwe jest podłączenie kilku serwomechanizmów do tego samego kabla sygnałowego, ustawiając je i sterując indywidualnie w zależności od potrzeb. Służy do tego kod identyfikacyjny serwa (ID). Identyfikator znajdziesz na naklejce na skrzynce serwa.

Serwo S.BUS2 można podłączyć do portów S.BUS2 i S.BUS odbiornika. O jego funkcji decyduje ustawienie kanału w pamięci serwa (odbywa się to za pomocą interfejsu programowania nadajnika Futaba, programatora SBC-1 lub interfejsu USB CIU-3 z programem PC S-Link - w przypadku niektórych serwomechanizmów kanał można ustawić wyłącznie za pomocą nadajnika).

Serwo S.BUS lub S.BUS2 podłączone do wyjścia kanału klasycznego odbiornika (PWM) działa jak klasyczne serwo. Jego ruch sygnalizowany jest sygnałem w kanale odbiornika, do którego jest podłączony. Ustawienia programowalnych funkcji serwa pozostają w mocy.
