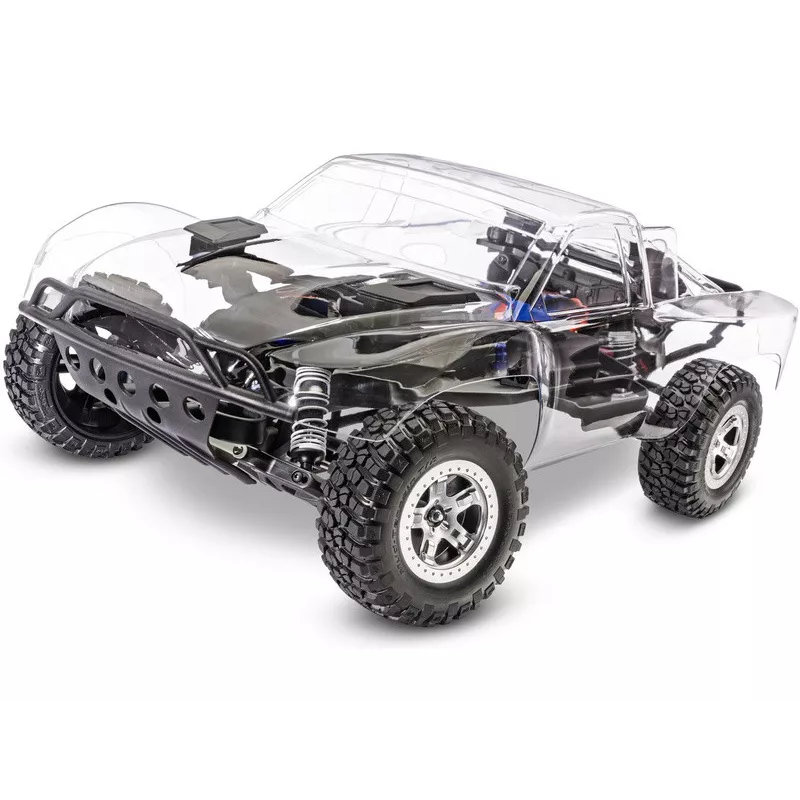

Traxxas Slash 1:10 Bausatz

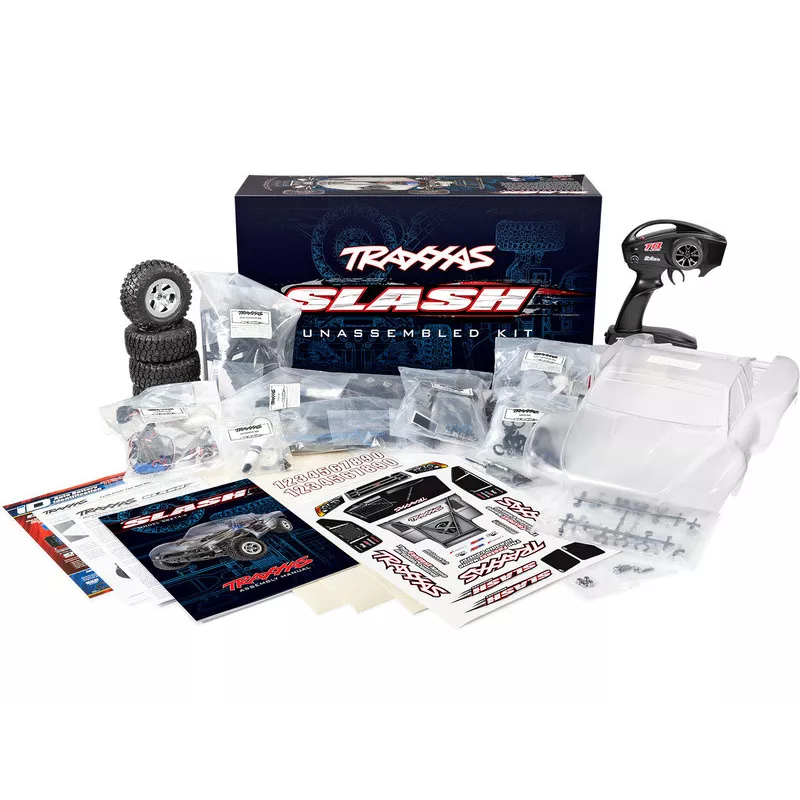

Packungsinhalt

Das Paket enthält Teile zum Bau eines Traxxas Slash 1:10 RC-Car-Modells und Elektronik: Titan 550 12T DC-Motor, XL5 LVD DC-Controller, 2075 High-Torque-Servo, Traxxas TQ 2,4 GHz 3-Kanal-Empfänger, Traxxas TQ 2,4 GHz 2-Kanal-Sender, unlackierte Karosserie und Räder mit Reifen. Anleitung in Tschechisch und Bildanleitung für Englisch, Deutsch, Französisch und Spanisch.

Eigenschaften

Mit dem RC-Modell Slash als Bausatz erleben Sie nicht nur ein adrenalingeladenes Fahrvergnügen, sondern auch die Freude am Zusammenbauen. Die Teile sind übersichtlich in Beuteln verpackt. Komplexere Komponenten sind bereits vormontiert, sodass der Aufbau einfach und problemlos gelingt. Eine detaillierte Bildanleitung führt Sie durch die einzelnen Bauschritte. Das Modell wird von einem Gleichstrommotor und einem XL-5-Regler für einen 2S-LiPo-Akku angetrieben. Das Antriebssystem ermöglicht dem Modell eine Geschwindigkeit von bis zu 48 km/h. Darüber hinaus ist das Modell ab Werk mit einem Extreme Heavy Duty-Kit für höchste Belastbarkeit und einem exklusiven, clipfreien Karosserieklemmsystem ausgestattet. Die Nylon-Chassis-Konstruktion sorgt für hohe Festigkeit und Langlebigkeit, gleichzeitig ist das Modell leicht und wendig. Für den Hinterradantrieb kommt das bewährte Magnum 272-Getriebe mit einstellbarer Reibkupplung zum Einsatz. Dank des hinter der Hinterachse positionierten Motors wird eine hohe Traktion gewährleistet. Die präzise Fahrwerksgeometrie sorgt für exzellente Fahreigenschaften und ermöglicht in Kombination mit dem langen Federweg das Bewältigen selbst anspruchsvollsten Geländes. Im Vergleich zu anderen 2WD-Modellen verfügt der Slash über einen längeren Radstand für mehr Stabilität und die Möglichkeit, die Fahrwerksgeometrie wie Vorspur oder Sturz anzupassen.

Der Controller mit drei Fahrmodi garantiert dank der Möglichkeit, die Leistung auf 50 % zu begrenzen, Fahrspaß für Erwachsene und Kinder. Die Steuerung erfolgt über einen TQ 2,4-GHz-Sender mit präziser Lenkmechanik. Ein breites Sortiment an Tuningteilen, inklusive kompletter Ersatzteile, ist erhältlich.

Verbautes Extreme Heavy Duty Kit

Das werkseitig verbaute Extreme Heavy Duty Fahrwerks- und Antriebskomponenten-Kit besteht aus den robustesten Materialien, die Traxxas verwendet.

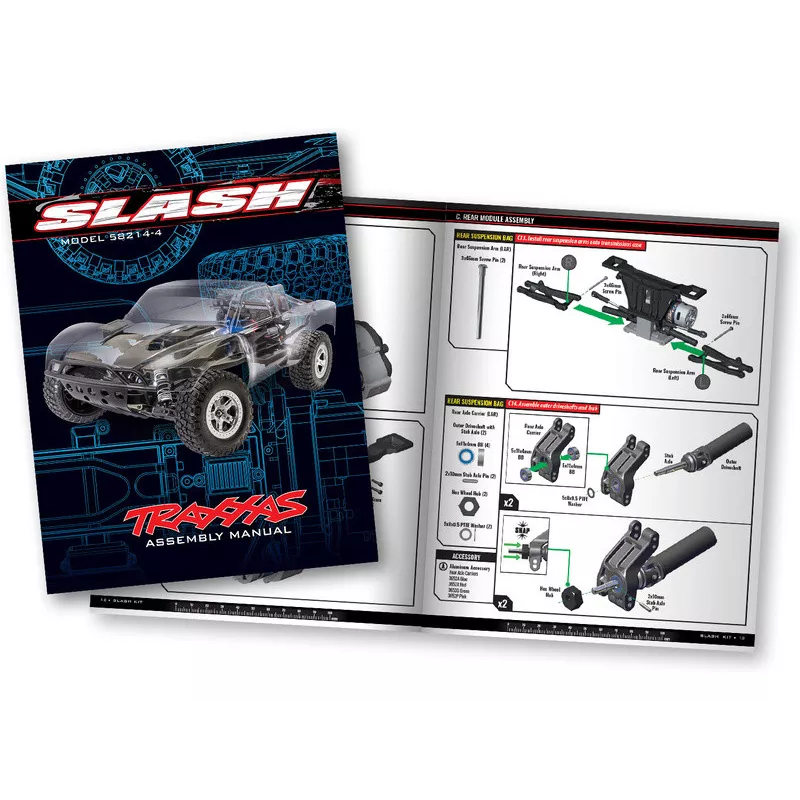

Bebilderte Anleitung

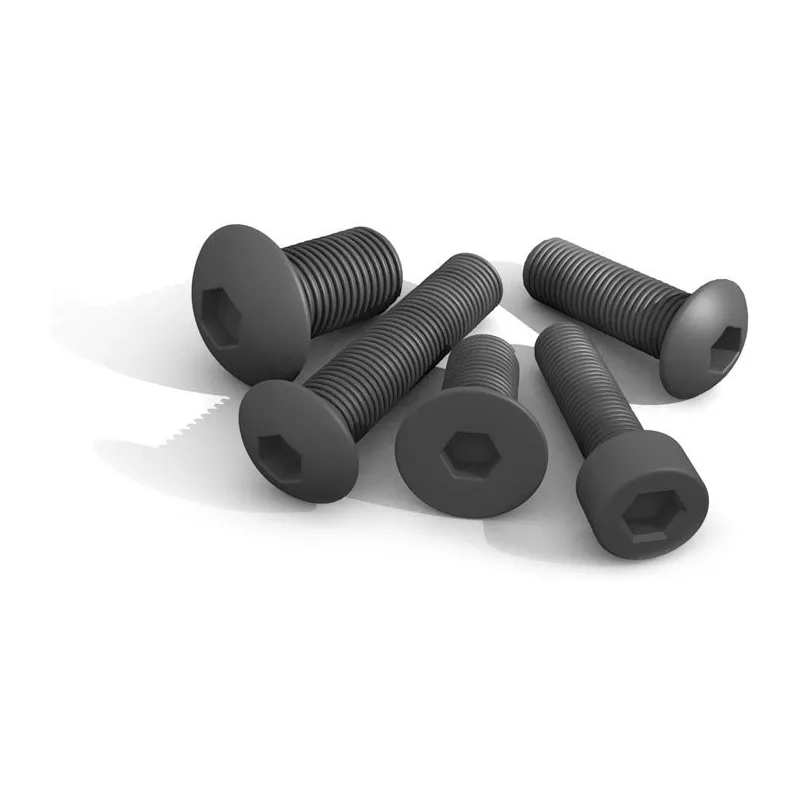

Die farbig bebilderte Anleitung ist klar und verständlich. Jedes Teil ist in einem Beutel mit der entsprechenden Kennzeichnung verpackt. Abbildungen der Bauteile und Maßstabslinien erleichtern die Identifizierung von Teilen wie Schrauben.

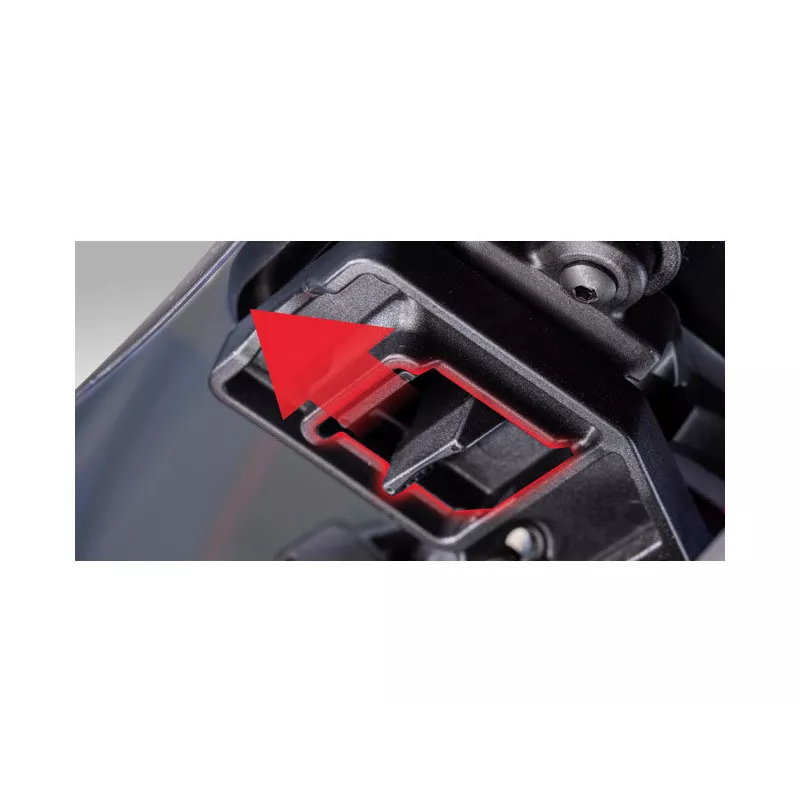

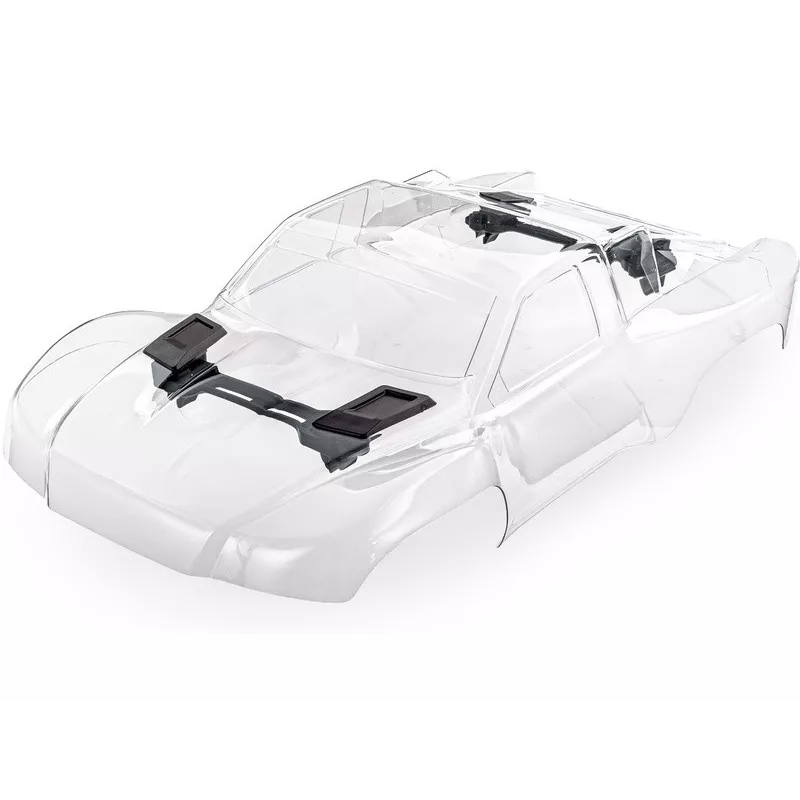

Cliplose Karosserie

Das einzigartige Karosseriebefestigungssystem mit Halterungen in den Radkästen ermöglicht einen schnellen und einfachen Akkuwechsel, und das saubere Erscheinungsbild des Modells wird nicht durch die Clips beeinträchtigt. Anders als bei herkömmlichen Halterungen mit Clips haftet die Karosserie mit einer deutlich größeren Auflagefläche an der clipslosen Halterung und bricht nicht.

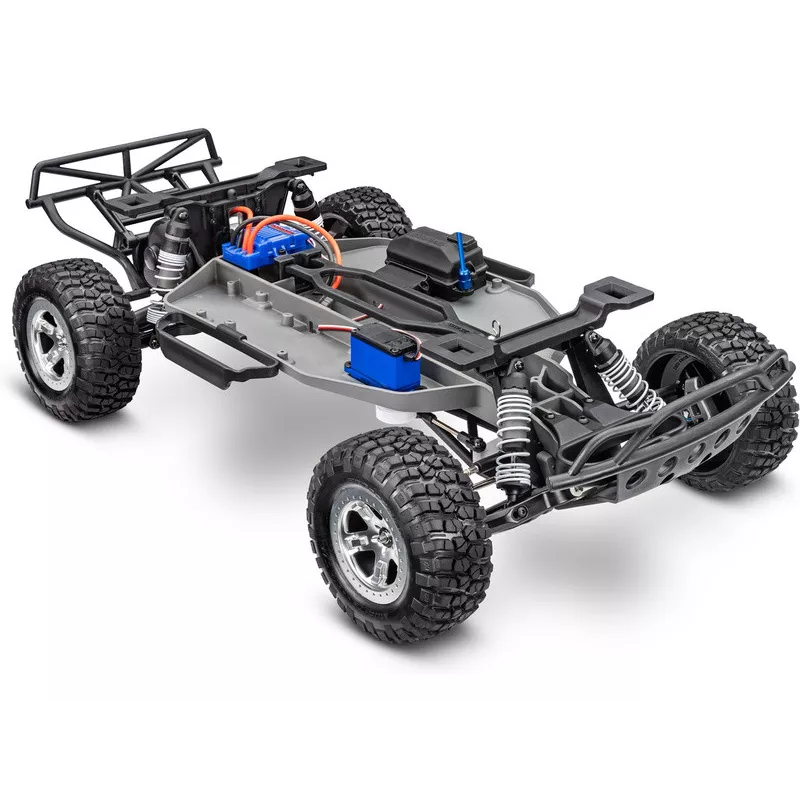

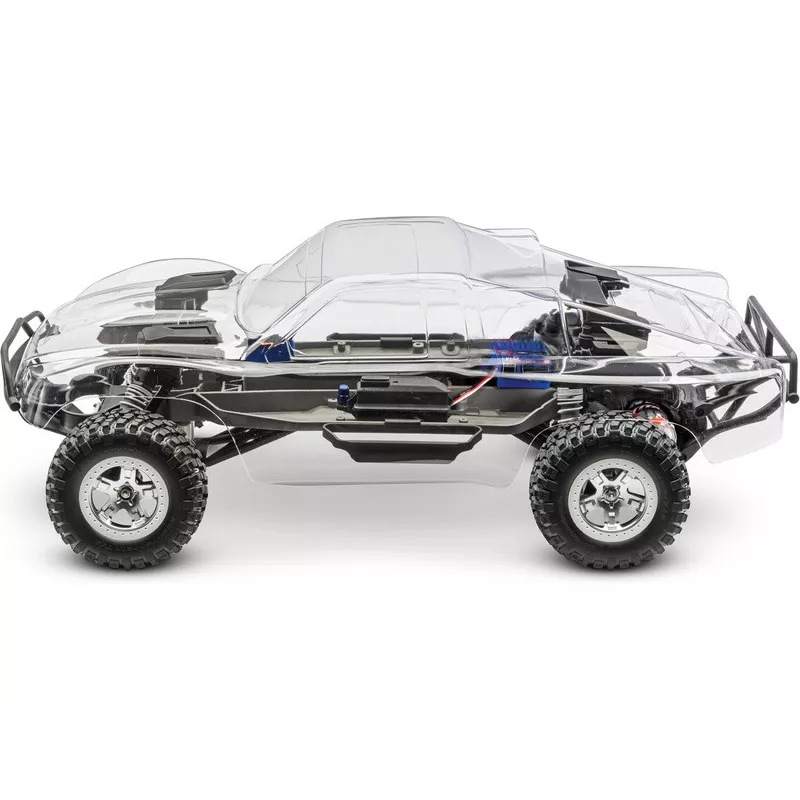

Konstruktion

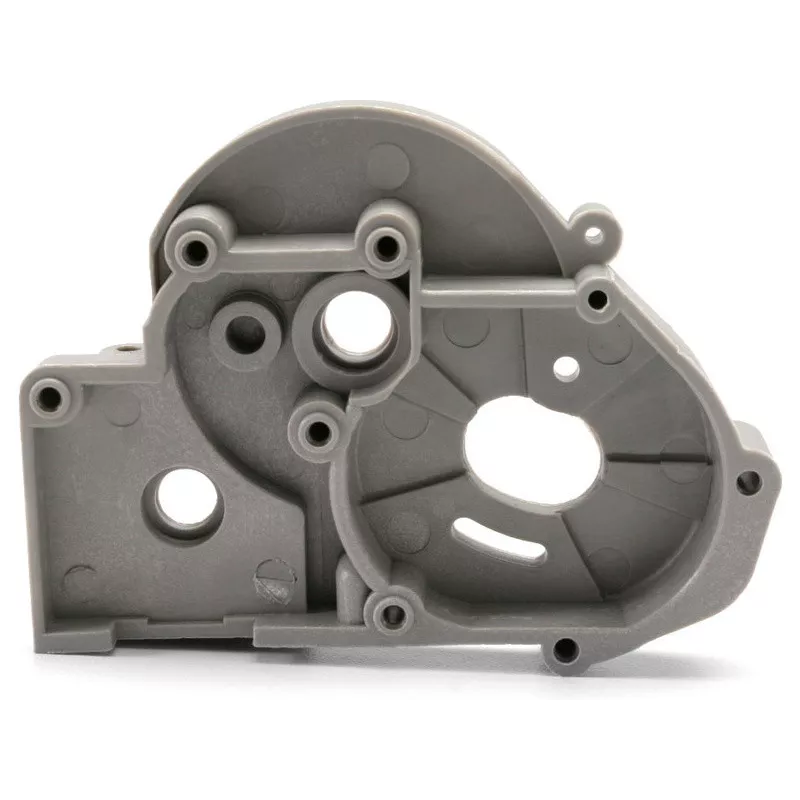

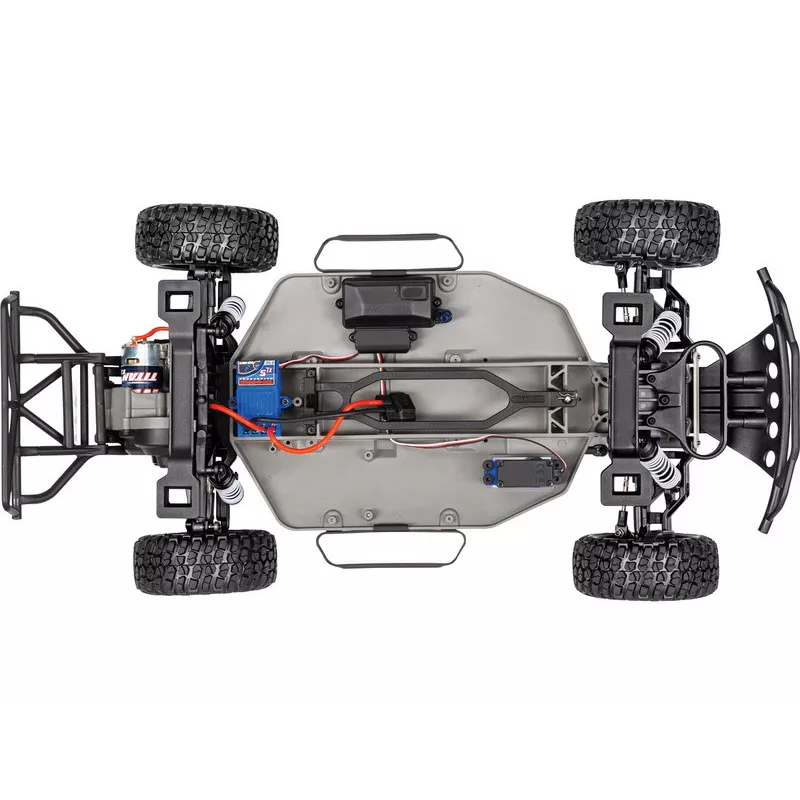

Das Chassis besteht aus Nylon, das für höhere Festigkeit und Robustheit mit Glasfasern verstärkt ist. Es ist räumlich geformt und dadurch besonders steif. Motor, Getriebe und Differential befinden sich im Heck des Modells. Der Antriebsstrang bildet eine kompakte, geschlossene Einheit, wodurch der Traxxas Slash RC-Car besonders anspruchslos zu fahren ist. Der lange Radstand und die hohe Bodenfreiheit gewährleisten Stabilität und gute Geländegängigkeit.

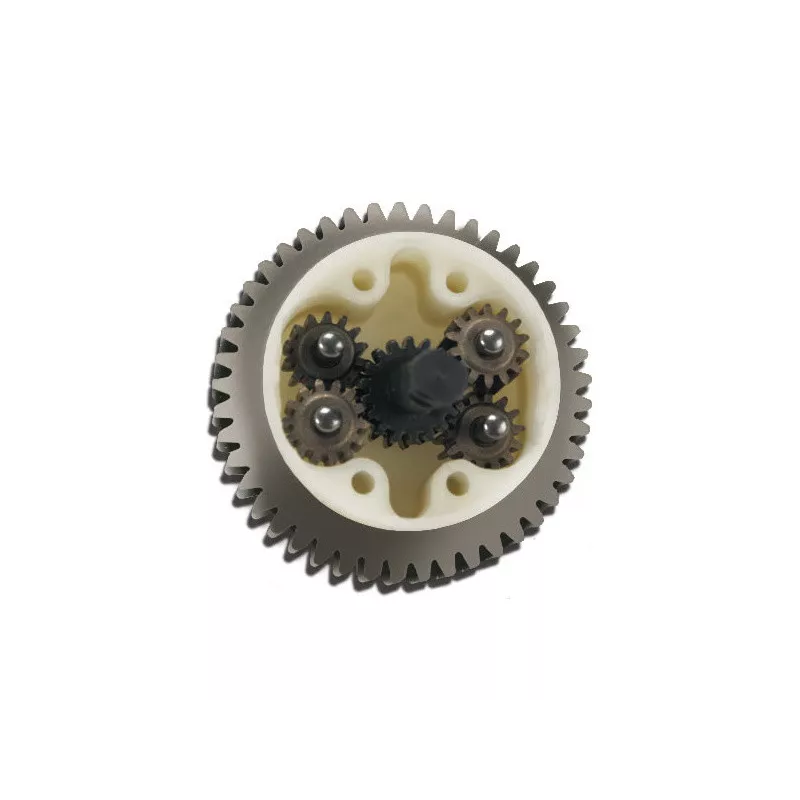

Getriebe, verstellbare Scheibenkupplung und Planetendifferenzial

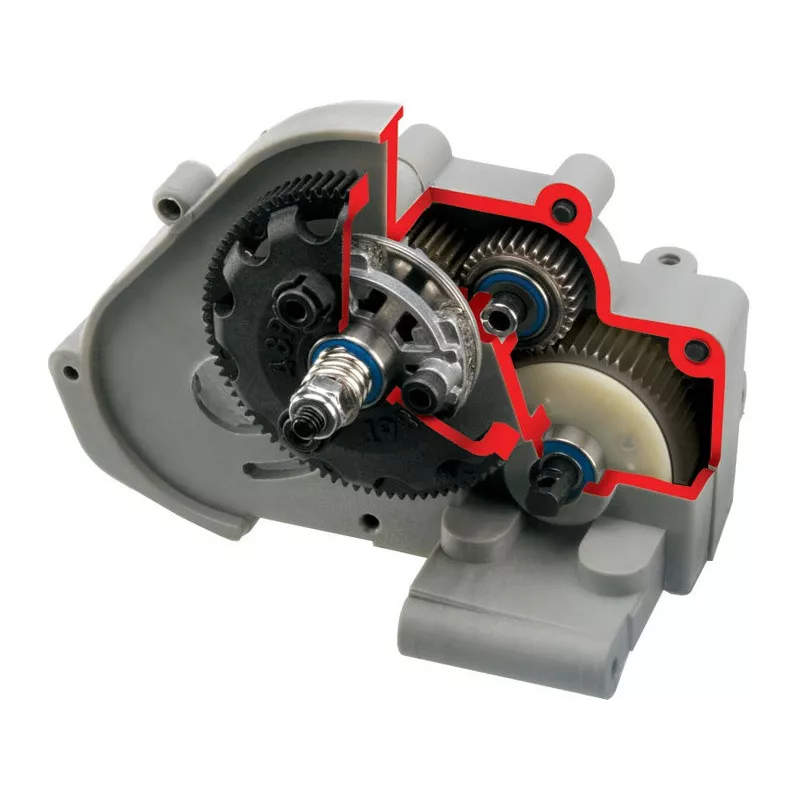

Getriebe, Scheibenkupplung und Planetendifferenzial sind in einer kompakten Einheit untergebracht. Das Getriebe mit Reibkupplung überträgt die Motorleistung zuverlässig auf die Achsen. Das Planetendifferenzial des Magnum 272™ verfügt über Zahnräder aus gehärtetem Stahl. Dieses System ist äußerst wartungsarm. Es sind Ritzel und Zahnräder mit unterschiedlicher Zähnezahl erhältlich, sodass Sie Ihr Modell sowohl für schnelle als auch für technisch anspruchsvolle Strecken optimal abstimmen können.

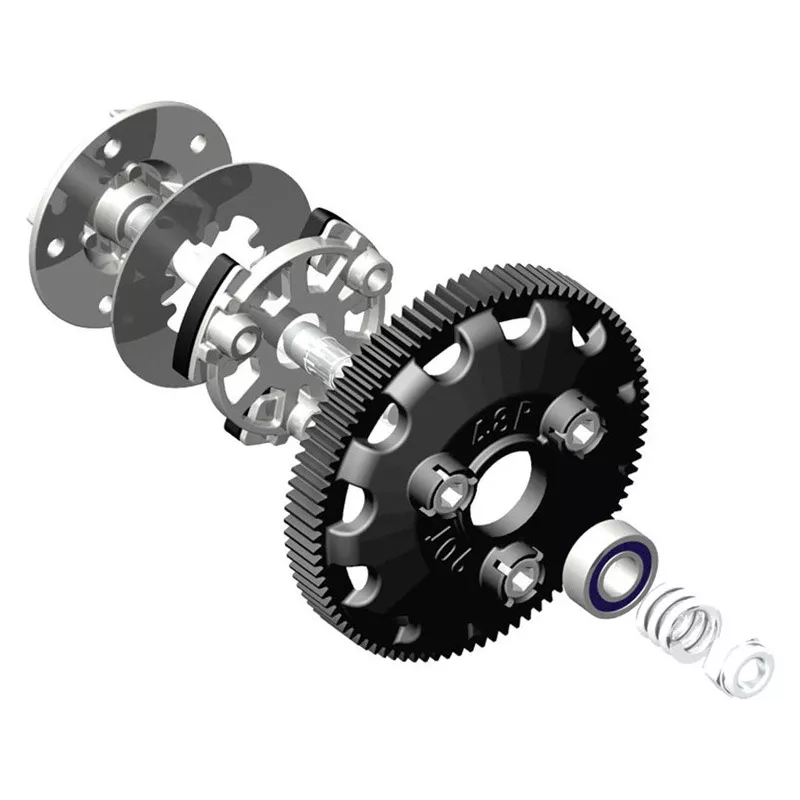

Reibkupplung

Die Revo Spec Torque Control Reibungskupplung sorgt für eine gleichmäßige Kraftübertragung und ist einstellbar. Richtig eingestellter Schlupf schützt den Antriebsstrang, ohne die Beschleunigung des Modells zu beeinträchtigen.

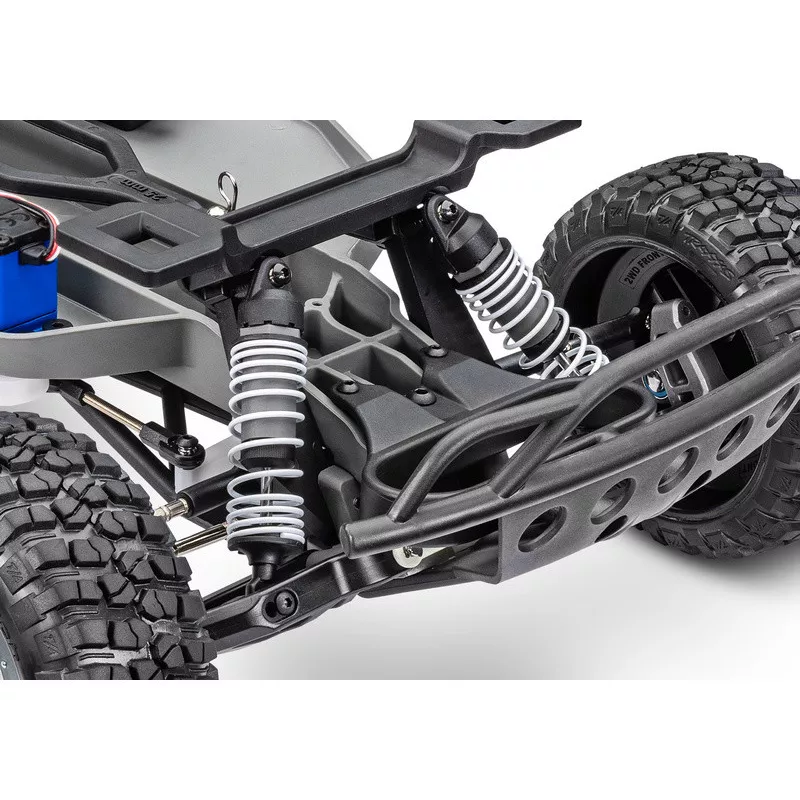

Öldruckstoßdämpfer

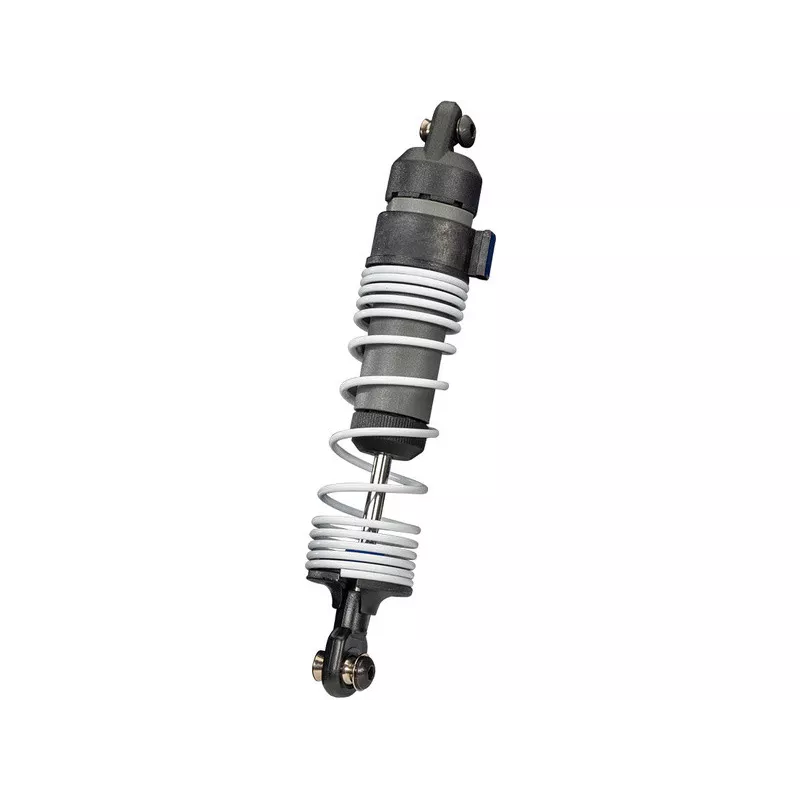

Öldruckstoßdämpfer mit großem Hub verwenden doppelte X-Ringe für perfekte Abdichtung und optimale Funktion. Die robuste Konstruktion in Kombination mit einem hohen Ölvolumen absorbiert selbst harte Stöße in schwierigem Gelände. Sie können die Stoßdämpfer durch Anpassen der Federn und Ändern der Ölviskosität individuell abstimmen.

Rennoptimierte progressive Federn sind an den Rändern dicht und in der Mitte locker gewickelt. Selbst bei kleinen Unebenheiten werden die Federn leicht komprimiert und halten den Kontakt zwischen Rad und Fahrbahn aufrecht. Bei einem starken Aufprall greift der dickere Teil des Stoßdämpfers ein.

Präzisionslenkung

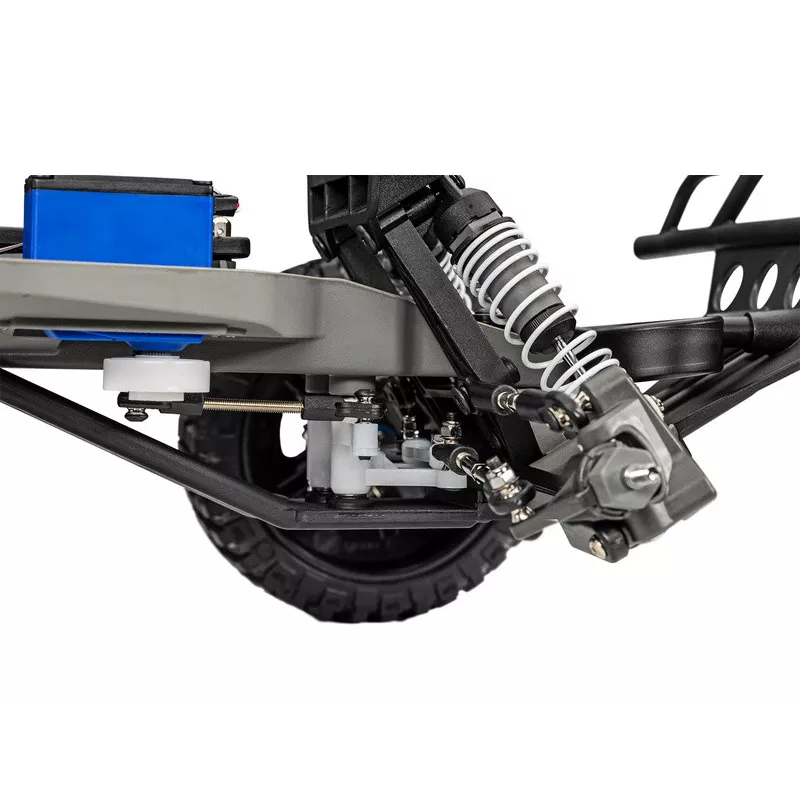

Die Vorderradlenkung ist mit einem Bell-Crank-System ausgestattet, das eine präzise Ansteuerung der Räder gewährleistet und den Bump-Steer-Effekt (die Spuränderung bei Einfederung) minimiert. Die Lenkung verfügt über einen integrierten Servosaver, der Stöße absorbiert und das Servo vor Überlastung schützt.

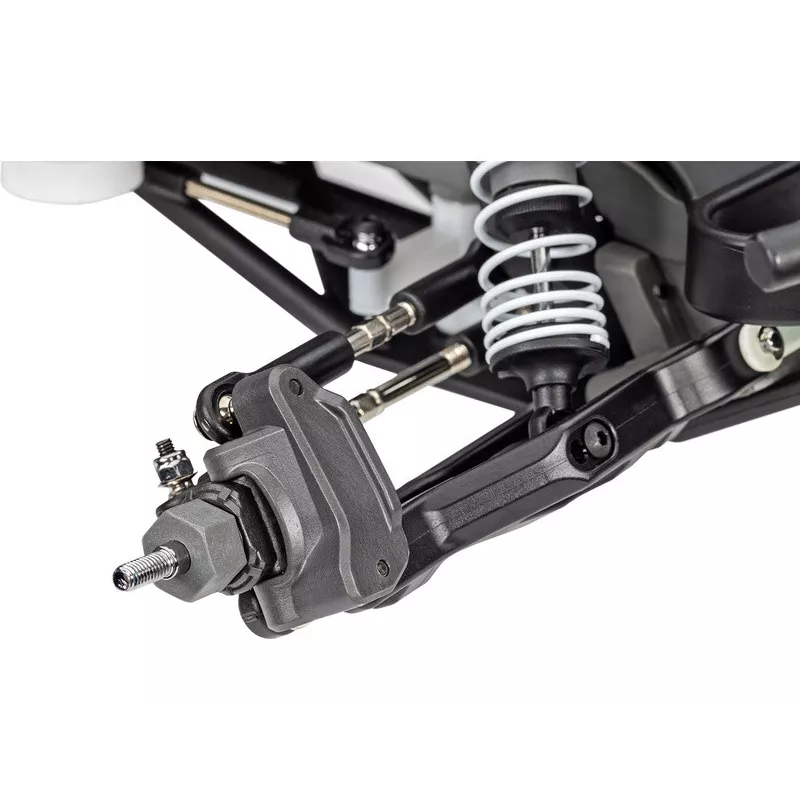

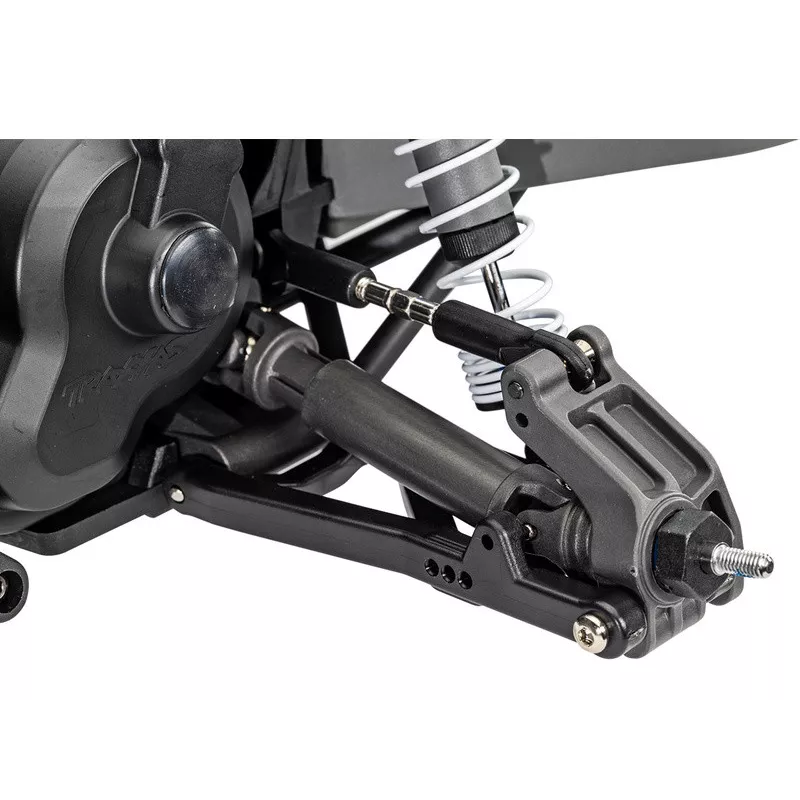

Verstellbare Aufhängungslenker

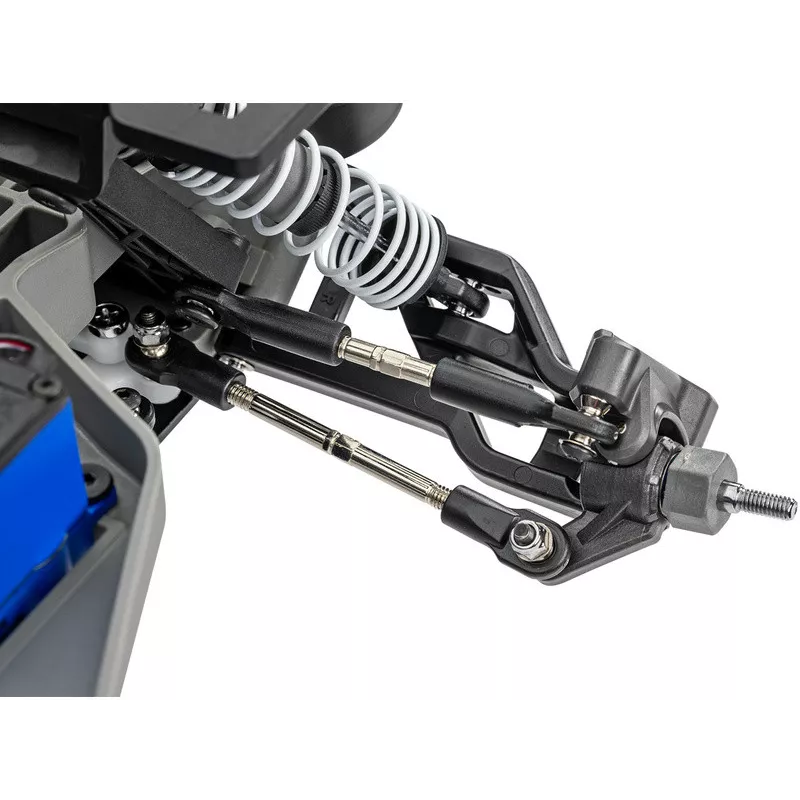

Verstellbare Stahl-Aufhängungslenker ermöglichen die individuelle Abstimmung der Fahrwerksgeometrie und somit die Anpassung der Fahreigenschaften an spezifische Bedingungen. Das Modell bietet dadurch eine erstaunliche Variabilität!

Frontstoßstange und Verstärkungen

Die integrierte Frontstoßstange ist so konstruiert, dass sie Stöße absorbiert und gleichzeitig eine aggressive Optik erzeugt, die dem Originalfahrzeug nachempfunden ist. Um Seitenaufprall zu absorbieren, sind an den Seiten des Chassis Nerf-Verstärkungen angebracht, die die Karosserie stützen.

Räder und Reifen

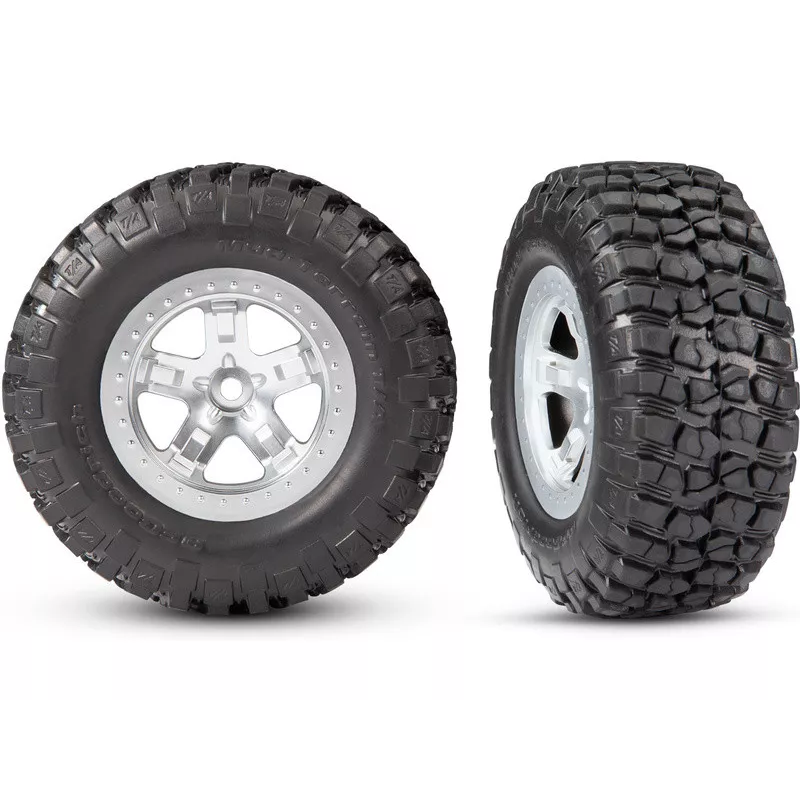

Der Slash fährt auf BFGoodrich Mud Terrain T/A-Reifen, die hervorragenden Offroad-Grip bieten und auf Asphalt für ausreichend Schlupf sorgen. Die Reifen sind auf SCT-Felgen geklebt.

Lenkservo

Das wasserdichte digitale Hochleistungsservo Traxxas 2075 mit Gleichstrommotor und Nylon-Zahnrädern bietet ein Drehmoment von 9,0 kg·cm und eine Geschwindigkeit von 0,17 s/60° bei 6,0 V. Für Wasserdichtigkeit* sind Servogehäuse und Abtriebswelle abgedichtet. Zwei Kugellager sorgen für einen besonders ruhigen Lauf.

Leistungsstarker Titan 12T Motor

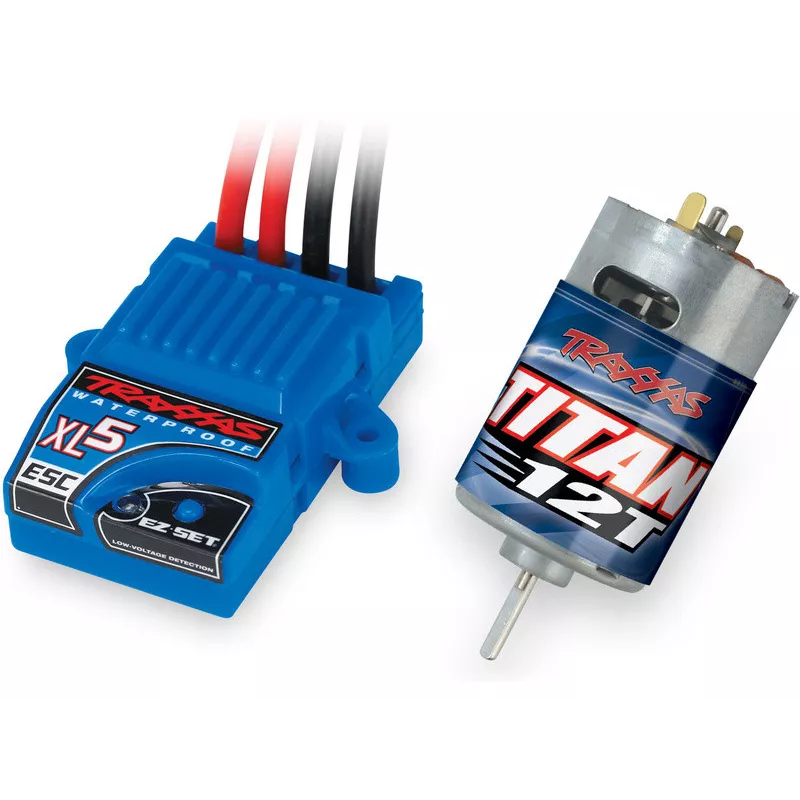

Das Modellauto ist mit einem modifizierten Titan 550 12T Gleichstrommotor ausgestattet. Dieser Motor bietet 30 % mehr Leistung als herkömmliche 540er Motoren. Der Rotor an der Rückseite des Motors enthält einen Propeller, der Luft in den Motor bläst und ihn so effektiv kühlt.

Traxxas XL 5 Elektronischer Controller

Wasserdichter* Traxxas XL-5 elektronischer Controller mit drei Fahrmodi, Unterstützung für moderne LiPo-Akkus mit hoher Kapazität und einfacher Steuerung per EZ-Set™-Taste. Der XL-5 Controller verfügt über einen Trainingsmodus, der die Vollgasstellung auf 50 % begrenzt. Dadurch können sich Fahranfänger oder Kinder schrittweise mit den Funktionen des Modells vertraut machen und sich auf die volle Leistung des Fahrzeugs vorbereiten. Thermischer Schutz, vergoldete Anschlüsse und ein extrem niedriger Innenwiderstand zeichnen diesen Controller aus.

XL 5 Controller-Modi

•

• Sport: Standardmodus, Vorwärts-, Brems- und Rückwärtsfahrt möglich.

• Rennen: Ein Modus, der sich für Rennen eignet. Vorwärts- und Bremsfahrt möglich; Rückwärtsfahrt nicht verfügbar.

• Training: Ein Modus, der sich für Kinder oder Fahranfänger eignet. Vorwärtsfahren ist mit einer Leistungsbegrenzung von 50 % möglich, Bremsen und Rückwärtsfahren ebenfalls mit einer Leistungsbegrenzung von 50 %.

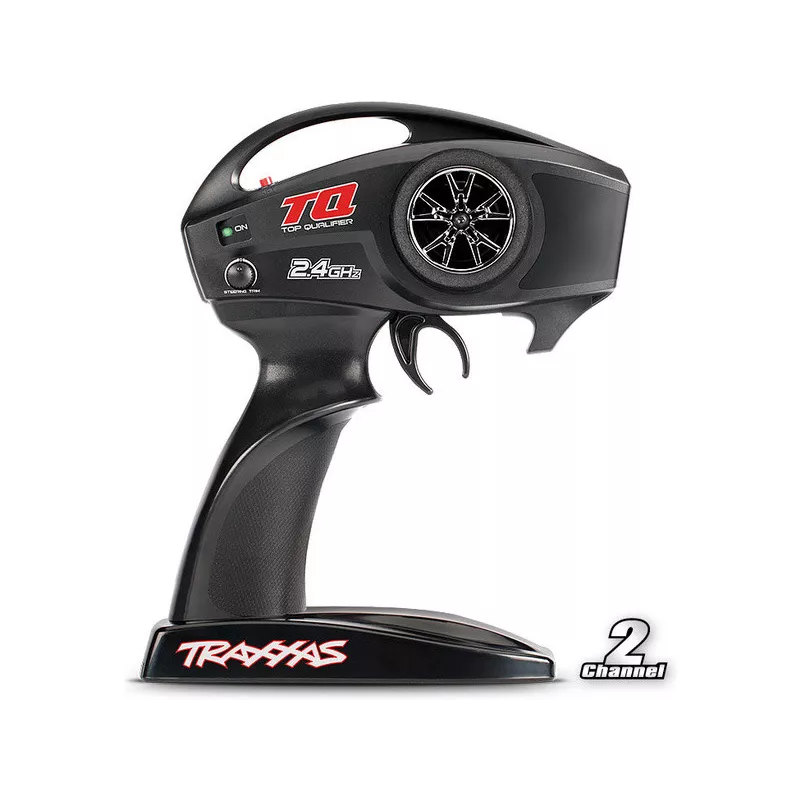

Traxxas TQ RC-Bausatz

Das Modell wird mit einem zweikanaligen Proportional-Lenkrad-Fernsteuerungssender Traxxas TQ gesteuert, der im 2,4-GHz-Band arbeitet – für störungsfreien Betrieb. Der Sender wird mit nur 4 AA-Batterien betrieben.

Am Sender befindet sich ein Drehknopf zur Lenkungseinstellung (sodass das Modell geradeaus fährt, wenn sich das Lenkrad in der Mittelstellung befindet). Der Batteriestatus des Senders wird durch eine LED angezeigt. Der Sender kann so eingestellt werden, dass die Gas- und Lenkkanäle vertauscht werden.

TQ-Empfänger

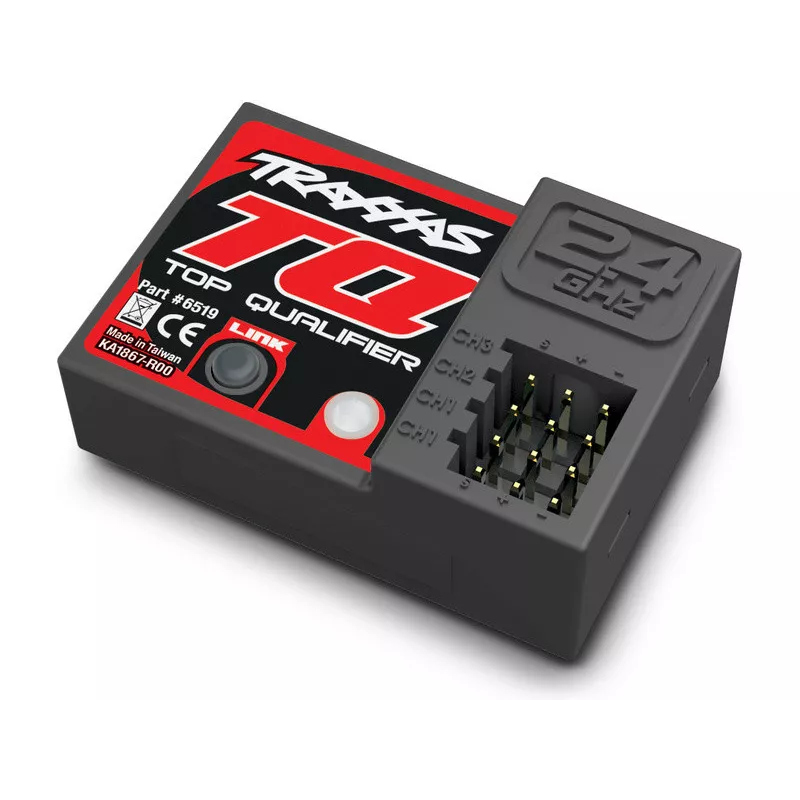

Der dreikanalige Traxxas TQ 2,4-GHz-Empfänger gewährleistet eine sichere und unterbrechungsfreie Steuerung. Einfaches Koppeln per Knopfdruck. Statusanzeige über LED.

Funktionen

•

• Slash 2WD RC-Modellbausatz im Maßstab 1:10

• Einzelteile in Beuteln verpackt

• Bebilderte Bauanleitung

• Extrem robustes Set

• Klemmloses Karosseriebefestigungssystem

• Titan 550 12T Gleichstrommotor

• XL-5 Fahrtenregler mit drei Fahrmodi

• Wasserdichtes* 2075 High-Torque-Servo

• Magnum 272 Getriebe mit gehärteten Stahlzahnrädern

• Revo Spec Torque-Control™ Reibungskupplung

• Teleskopwellen mit Gelenken

• Öldruckstoßdämpfer

• Einstellbare Fahrwerksgeometrie

• Traxxas TQ 2,4 GHz RC Das Modell ist für ein Upgrade auf einen leistungsstärkeren VXL-Antrieb vorbereitet. Informationen zur Wasserdichtigkeit finden Sie in der Bedienungsanleitung. Tipps und Tricks für den Betrieb in feuchter Umgebung finden Sie im Blog. Wir empfehlen Ihnen den Kauf von: Zum Betrieb des Modells benötigen Sie: 4 AA-Batterien für den Sender, einen Antriebsakku und ein Ladegerät für den Antriebsakku.






  Empfohlene LiPo-Akkus:




  Mit modernen LiPo-Akkus erzielt das RC-Modell eine hohe Leistung und läuft maximal lange. Das Modell kann mit einem 2-Zellen-LiPo-Akku (7,4 V) betrieben werden.





  •

  • Für höhere Leistung: Traxxas 7,4 V 5000 mAh LiPo-Akku

  • Für höhere Leistung und mechanische Belastbarkeit: Traxxas 7,4 V 5200 mAh Hardcase LiPo-Akku

  • Für höhere Leistung und lange Fahrzeit: Traxxas 7,4 V 5800 mAh LiPo-Akku

  • Für höhere Leistung und besonders lange Fahrzeit: Traxxas 7,4 V 7600 mAh LiPo-Akku






  Empfohlene NiMH-Akkus:




  NiMH-Akkus erfordern keine präzise Handhabung und eignen sich daher, wenn das RC-Modellauto von Kindern bedient wird (der NiMH-Akku wird durch eine vollständige Entladung nicht zerstört). NiMH-Akkus bieten jedoch nicht die gleiche Leistung wie Kinder.





  •

  • Traxxas 8,4 V 3000 mAh NiMH-Akku (hoch)

  • Für längere Fahrzeiten: Traxxas 8,4 V 5000 mAh NiMH-Akku (hoch)

  • Traxxas 8,4 V 3000 mAh NiMH-Akku (leer)

  • Für längere Fahrzeiten: Traxxas 8,4 V 5000 mAh NiMH-Akku (leer)











  Empfohlene Traxxas-Ladegeräte




  Traxxas Universal-Ladegeräte laden Traxxas LiPo- und NiMH-Akkus. Traxxas-Ladegeräte sind eine einfache und sichere Methode Zum Laden der Akkus verwendet Traxxas das einzigartige iD-System, sodass Sie sich stets auf eine einfache und sichere Verbindung verlassen können. Im Akkuanschluss befindet sich ein integrierter Chip, den das Traxxas-Ladegerät automatisch erkennt und alle Ladeparameter für Sie einstellt. Weitere Informationen finden Sie hier.





  •

  • Traxxas EZ-Peak 50W Netzladegerät mit einem Ausgang

  • Traxxas EZ-Peak 2x50W Netzladegerät mit 2 Ausgängen








  Für die Verwendung größerer Akkus können Sie eine Traxxas Akkufacherweiterung erwerben.








  LED-Beleuchtung




  Rüsten Sie Ihr Modell mit einem kompletten LED-Beleuchtungsset aus und erleben Sie atemberaubende Fahrten bei Tag und Nacht. Dank dieser Beleuchtung wird Ihr Modell zu einem echten Hingucker. Die Hochleistungsdioden sind nicht nur effektiv, sondern sorgen auch für einen starken Lichtstrahl. Die Beleuchtung sorgt außerdem für eine bessere Übersicht über die Position des Modells.







  Zum Zusammenbau des Modells benötigen Sie:



  •

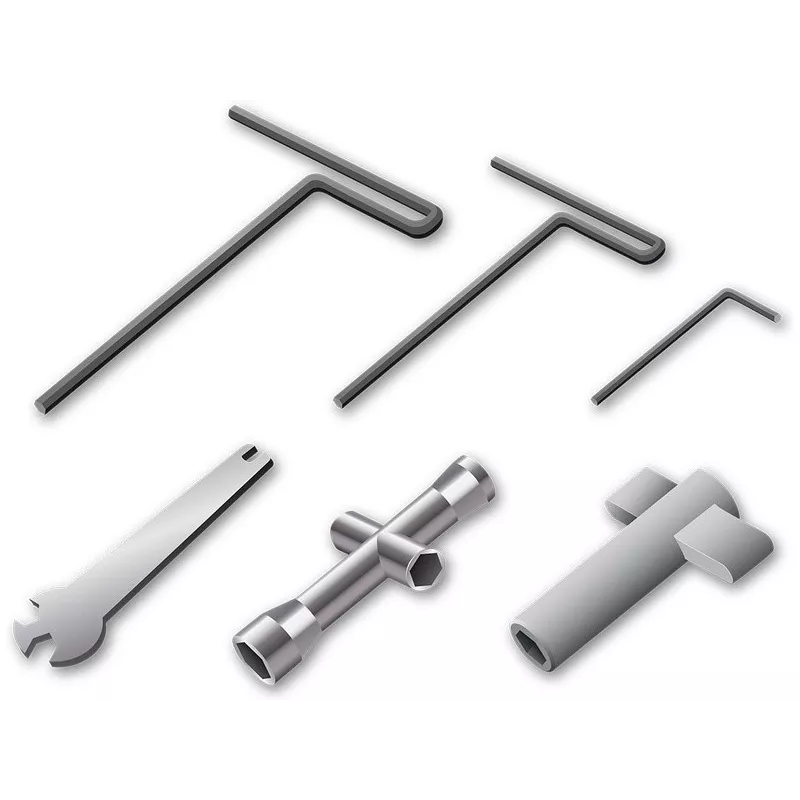

  • Grundwerkzeug – Inbusschraubendreher (1,5 mm, 2,0 mm, 2,5 mm, …) – wir empfehlen: Traxxas-Set.

  • Karosserielack – wir empfehlen. Vor dem Lackieren muss die Schutzfolie von der Karosserie entfernt werden!





  Weiteres Zubehör







  Transporttasche und Rucksack




  Transportieren Sie Ihr RC-Modell bequem und sicher in einer Traxxas Sporttasche oder einem Rucksack. Neben dem großen Hauptfach für das Modell gibt es speziell entwickelte Seitentaschen für Akkus, Ladegerät, Werkzeug usw.










  Ständer




  Der drehbare Aluminiumständer ist die perfekte Ergänzung für Ihren Serviertisch oder Ihr Ausstellungsregal. Der Ständer erleichtert die Modellwartung und verhindert gleichzeitig das Durchhängen der Reifen bei längerem Stehen.










  Arbeitsunterlage




  Arbeitsunterlage für die Wartung von RC-Modellen und andere Modellbauarbeiten. Schützt die Werkbank und ist chemikalienbeständig. Praktische Fächer zur Aufbewahrung von Teilen und Werkzeugen.











  Zubehör für den normalen Betrieb




  Für den normalen Betrieb Ihres Traxxas RC-Cars benötigen Sie Schraubenkleber, hochwertigen Reifenkleber, Silikonöl für Stoßdämpfer und einen Satz Schraubendreher. Aus unserem Sortiment empfehlen wir Ihnen ein preiswertes Werkzeugset.





  Der Schraubenkleber wird auf das Gewinde oder den Schraubenkopf getropft. Dadurch wird die Schraube fixiert und ein Lösen der Verbindung durch Vibrationen beim Fahren verhindert. Der Schraubenkleber hat eine spezielle Zusammensetzung, die ein einfaches Lösen der Verbindung mit dem richtigen Drehmoment ermöglicht, ohne den Schraubenkopf zu beschädigen. Verwenden Sie niemals gewöhnlichen Sekundenkleber, da sich eine so verklebte Schraube unter Umständen gar nicht mehr lösen lässt! Reifenkleber dient dazu, Reifen auf die Felge zu kleben. Es ist unbedingt erforderlich, dass der Reifen rundum fest auf der Felge sitzt! Andernfalls kann der Reifen platzen. Reifenkleber hat eine spezielle Zusammensetzung, die Materialien wie Gummi oder Nylon verklebt und gleichzeitig nach dem Aushärten flexibel bleibt. Verwenden Sie niemals gewöhnlichen Sekundenkleber – dieser ist nach dem Aushärten nicht mehr flexibel und es können sich mit der Zeit Risse im Reifen um die Felge herum bilden! Manchmal ist es notwendig, Silikonöl in die Stoßdämpfer des Modells nachzufüllen. Im Normalbetrieb treten nur geringe Silikonöllecks an den Kolbenstangen der Stoßdämpfer auf. Sind die Kolbenstangen oder die Dichtungen jedoch beschädigt, kann der Ölverlust größer ausfallen. Für solche Fälle sind Reparatursets erhältlich. Das Angebot an Tuningteilen umfasst Kolbenstangen mit einer extrem harten TiN-Beschichtung (Titannitrid) für alle Stoßdämpfer. TiN-beschichtete Kolbenstangen sind leicht an ihrer goldgrünen Farbe zu erkennen.
