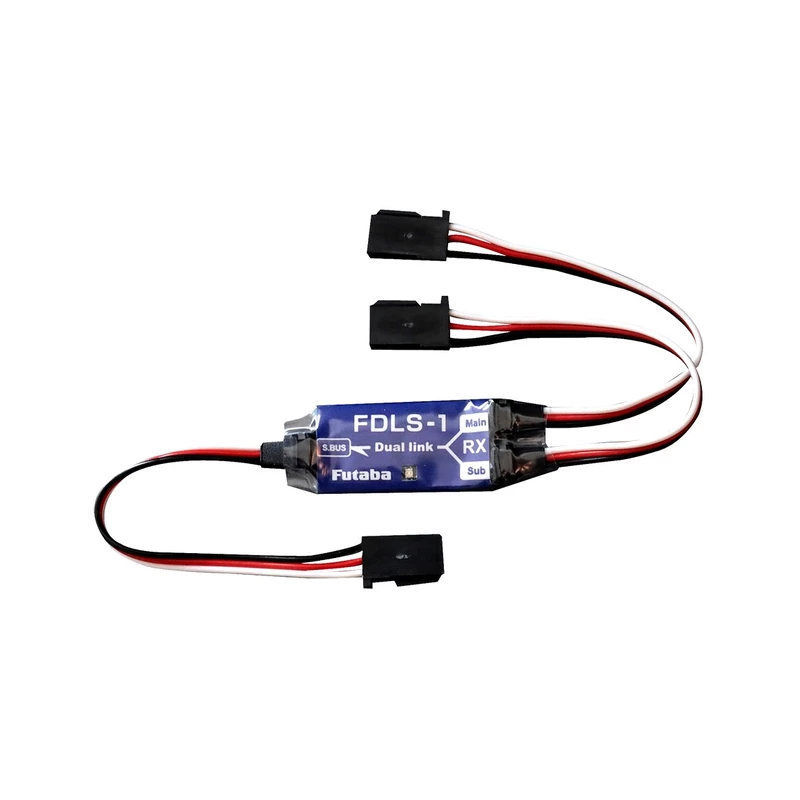

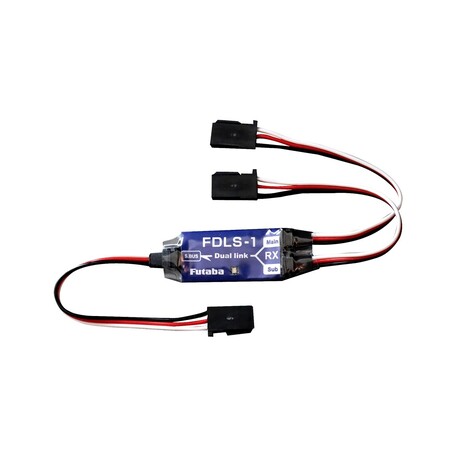

Futaba FDLS-1 Empfänger-Backup-System

Das Backup-System des FDLS-1-Empfängers ermöglicht das Umschalten zwischen dem Haupt- und dem Backup-S.BUS2-Futaba-Empfänger im Falle eines Signalverlusts.

Ein Paar S.BUS2-Futaba-Empfänger (nicht unbedingt vom gleichen Typ) wird über S.BUS2-Ports mit dem FDLS-1 verbunden; Das Backup-System stellt sicher, dass auf den Backup-Empfänger umgeschaltet wird, falls der Hauptempfänger das Signal des Senders verliert oder starken Störungen ausgesetzt ist. Wenn es normal ist, kehrt es zum Hauptempfänger zurück. Die Telemetrie wird vom Hauptempfänger übertragen.

Bei Verwendung eines Senders, der die Dual-Receiver-Funktion unterstützt, paaren sich der Hauptempfänger und der Sender als Empfänger 1 und der Backup-Empfänger als Empfänger 2. Bei einem Sender, der diese Funktion nicht unterstützt, der Hauptempfänger und der Sender koppeln Sie als erstes und als zweites den Backup-Empfänger.

FDLS-1 Ein- und Ausgänge

Servos, Empfängerakkus und andere Geräte, einschließlich Gyroskope, Telemetriesensoren usw., werden an den FDLS-1-Ausgang angeschlossen, sodass beide Empfänger nur über S.BUS2-Ports verbunden sind - es werden keine Servos, Empfängerakkus oder andere Geräte direkt angeschlossen die Empfänger.

• Kommunikation S.BUS2-Ports für Empfänger (RX Main, RX Sub): Ein Paar S.BUS2-Ports zum Anschließen des Haupt- und Backup-Empfängers; über sie werden auch beide Receiver mit Strom versorgt.
• S.BUS2 Ein-/Ausgangsport (SBUS): Zum Anschluss von S.BUS2-Servos (oder konventionellen Servos oder Fahrtreglern über SBD-2- oder SBD-3-Decoder), Empfängerakku, Telemetriesensoren, S.BUS2-Kreisel usw.

Das FDLS-1-Kit enthält: FDLS-1, Anleitung.
