Multifunktionale Programmierbox LCD PRO

Die multifunktionale LCD-Programmierbox PRO für Controller ausgewählter Hobbywing-Serien für Autos, Flugzeuge und Boote dient der einfachen und schnellen Programmierung von Controllern – sowohl zu Hause „auf dem Tisch“ als auch am Flughafen USB-Schnittstelle zum Anschluss des Controllers an einen PC zur Programmierung über das USB-Link-Programm und Firmware-Update oder als Bluetooth-OTA-Modul zum Einstellen, Firmware-Update und Laden der im Controller aufgezeichneten Betriebsdaten über eine mobile Anwendung (iOS und Android) . .

1. Zum Programmieren des Controllers verwenden

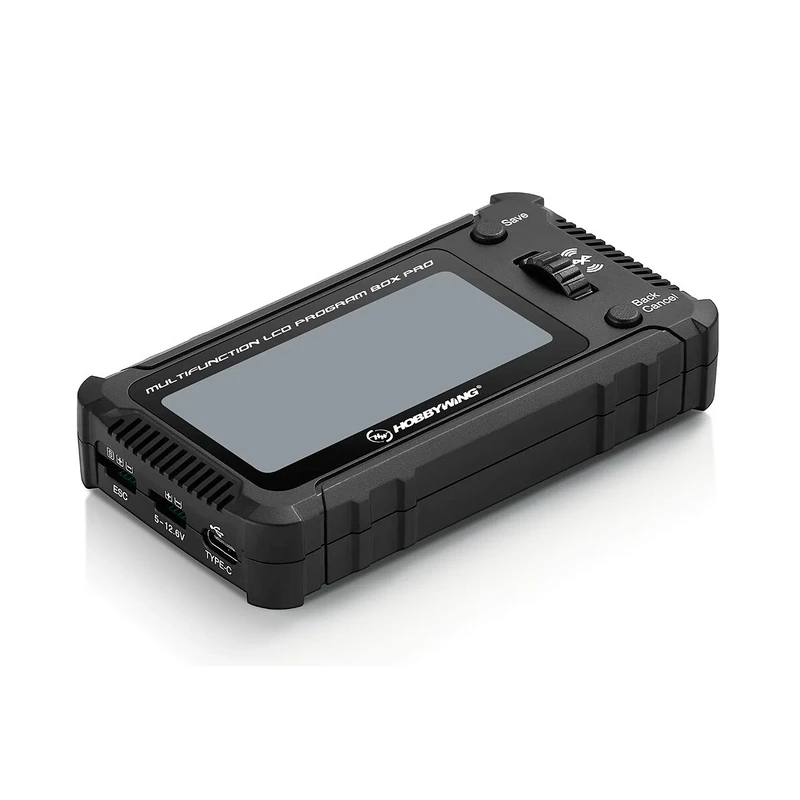

Der Anschluss des Controllers erfolgt über ein Servokabel oder ein spezielles Programmierkabel, die Buchsen befinden sich auf der linken Seite der Box. Die Stromversorgung der Box erfolgt über den BEC-Leistungsstabilisator des Hobbywing-Reglers oder (im Fall des OPTO-Reglers) über einen normalen 4-5-Zellen-Regler. NiCd/NiMH oder 2-3S LiPo/LiFe Empfängerakku angeschlossen an die Steckdose der Box. Die Programmierung erfolgt bei angeschlossenem Motor und Antriebsakku (auch bei OPTO-Steuerungen).

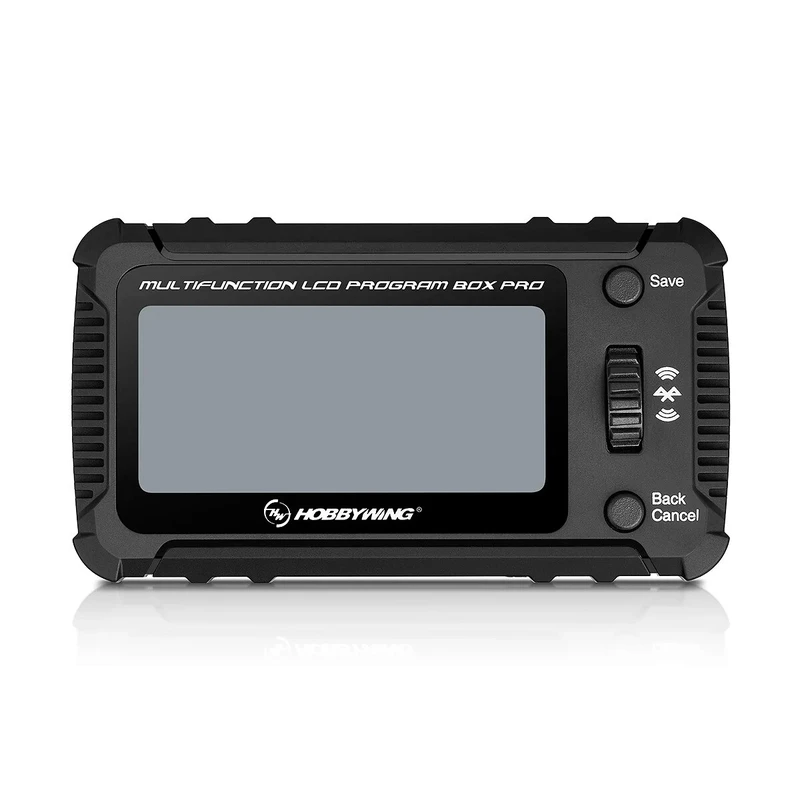

Zur Programmierung dienen das Programmierrad/-taste und zwei Tasten auf der Frontplatte der Box. Mit ihrer Hilfe wählen und stellen Sie die gewünschten Funktionen im Menü auf dem oLCD-Display des Programmiergeräts ein. Die eingestellten Parameter können auch im Speicher des Programmiergeräts gespeichert und später jederzeit auf einen anderen Controller des gleichen Typs hochgeladen werden.
Die Art und Weise, wie der Controller an die Multifunktions-LCD-Programmierbox PRO angeschlossen wird, hängt von der Art des Controllers ab – sie unterscheidet sich je nachdem, ob es sich um einen Controller mit BEC-Leistungsstabilisator oder einen OPTO-Controller handelt, ob der Controller über ein spezielles Programmierkabel oder eine spezielle Buchse verfügt, usw. Gehen Sie beim Anschließen genau nach der Anleitung vor, die der Box und Ihrem Controller beiliegt.

2. Verwenden Sie es als USB-SCHNITTSTELLE, um den Controller an einen PC anzuschließen
Nach Anschluss des Controllers wird die LCD-Programmierbox PRO über ein USB-Kabel (Typ C) mit dem Computer (nur PC mit Windows-Betriebssystem) verbunden. Nachdem Sie das USB-Link-Programm ausgeführt haben, können Sie den Controller einfach auf einem PC einrichten oder seine Firmware über einen PC aktualisieren.

3. Verwendung als Bluetooth-OTA-Modul zur Verbindung mit mobilen Anwendungen
Nach dem Anschließen des Controllers verbindet sich die LCD-Programmierbox PRO über Bluetooth mit der mobilen Anwendung HW LINK V2 (verfügbar für iOS und Android), in der Sie die Parameter des Controllers einstellen, seine Firmware aktualisieren oder im Speicher des Controllers gespeicherte Betriebsdaten laden können .

4. Verwenden Sie es als Voltmeter, um die Spannung von Lipo-Batterien zu überprüfen

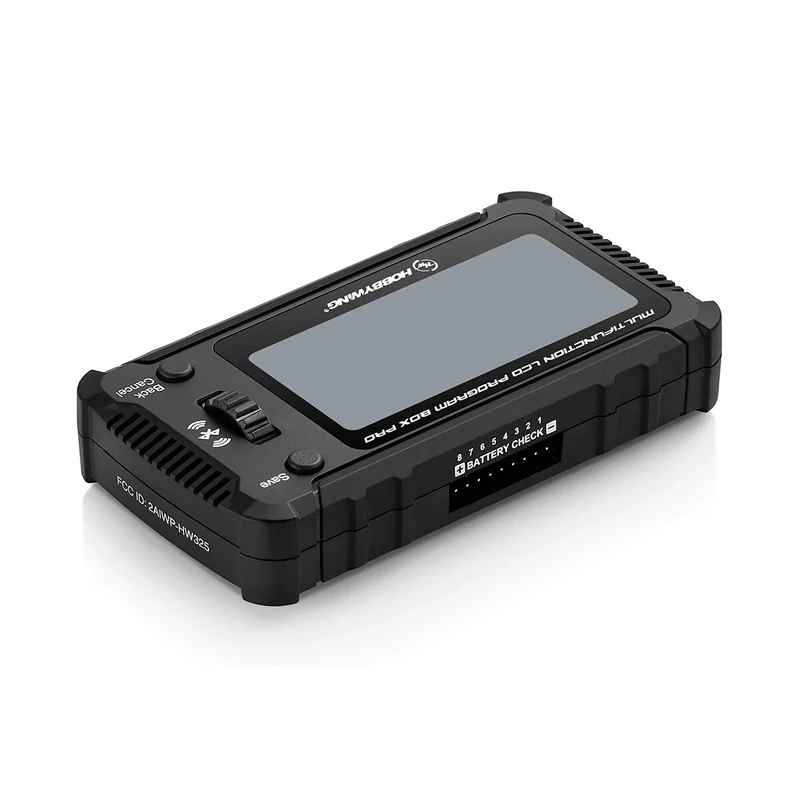

Stecken Sie den Servicestecker des Kits in die „BATTERY CHECK“-Buchse an der Seite der Box; Auf dem Display erscheint dann die Spannung des gesamten Satzes und einzelner Zellen. (Beim Messen der Spannung wird die LCD-Programmierbox über den Serviceanschluss des gemessenen Geräts mit Strom versorgt und benötigt keine zusätzliche Quelle.)

Sie können das Hobbywing USB Link-Programm kostenlos von der Website des Herstellers https://www.hobbywing.com herunterladen
Sie finden die HW LINK V2-Anwendung auch kostenlos im App Store oder bei Google Play.

Kompatible Hobbywing-Controller

• Controller der XERUN-Serie für RC-Cars (Version 2.0 und höher)
• Controller der EZRUN-Serie für RC-Cars (Version 2.0 und höher)
• Controller der PLATINUM-Serie für RC-Flugzeuge und Hubschrauber
• Seaking PRO-Serie-Controller für RC-Boote
• Einige Controller der QUICRUN-Serie

Das Programmierer-Set beinhaltet: Multifunktionale LCD-Programmierbox PRO, USB-Kabel Typ C, Programmierkabel (2x JR/UNI), Anleitung.
