Futaba FX-36, R7208SB-Empfänger

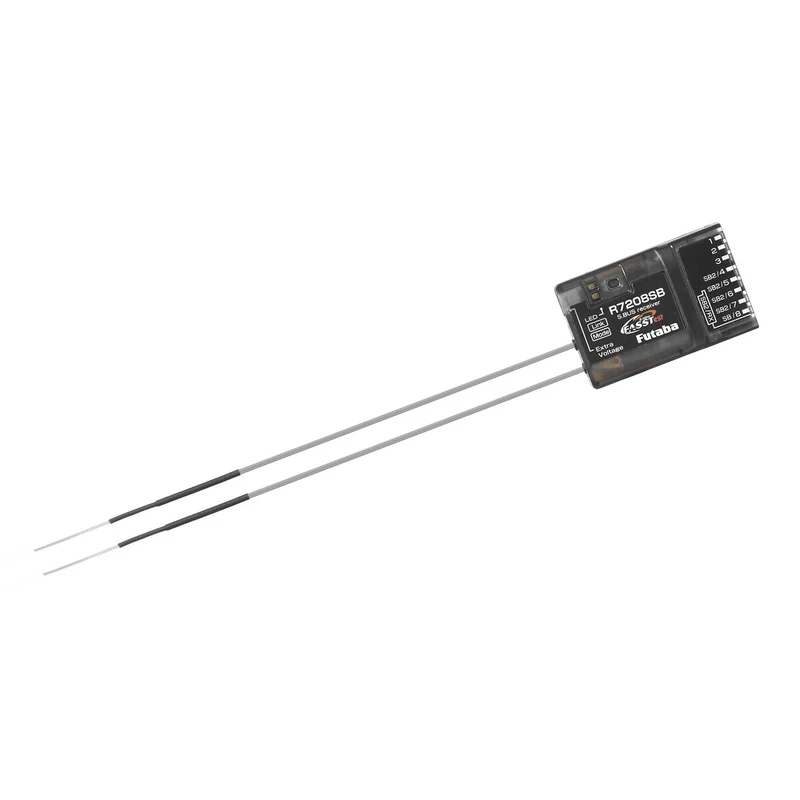

Dieses fortschrittliche 18-Kanal-RC-Set im Tischformat mit dem telemetrischen FASSTest-2,4-GHz-Übertragungssystem eignet sich für ambitionierte Hobby-Modellbauer und ihre einfachen, komplexen und riesigen Modelle. Der Sender kann auf die Übertragungsmodi T-FHSS Air (ebenfalls telemetrisch), FASST Multi/7ch und S-FHSS umgeschaltet werden und ist mit allen Futaba-Flugzeugempfängern mit und ohne Telemetrie kompatibel. Der im Set enthaltene Empfänger R7208SB bietet 8 PWM-Kanäle für klassische Servos (bzw. 16 Kanäle im 2-Kanal-Empfängermodus) oder volle 18 Kanäle über die S.BUS- und S.BUS2-Busse. Zusätzlich werden Telemetriedaten zur Versorgungsspannung des Empfängers, zur Spannung einer externen Batterie (z. B. für die Antriebseinheit) und zur Signalstärke des Empfängers übertragen. Zusätzliche Telemetriedaten können von weiteren Telemetriesensoren, die an den S.BUS2-Bus angeschlossen sind, abgerufen werden.

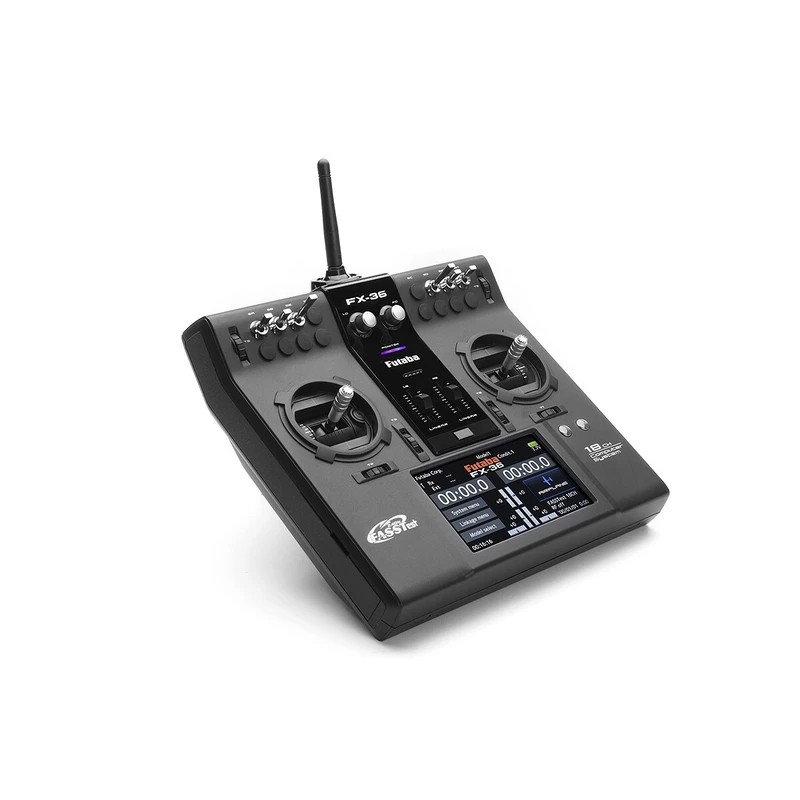

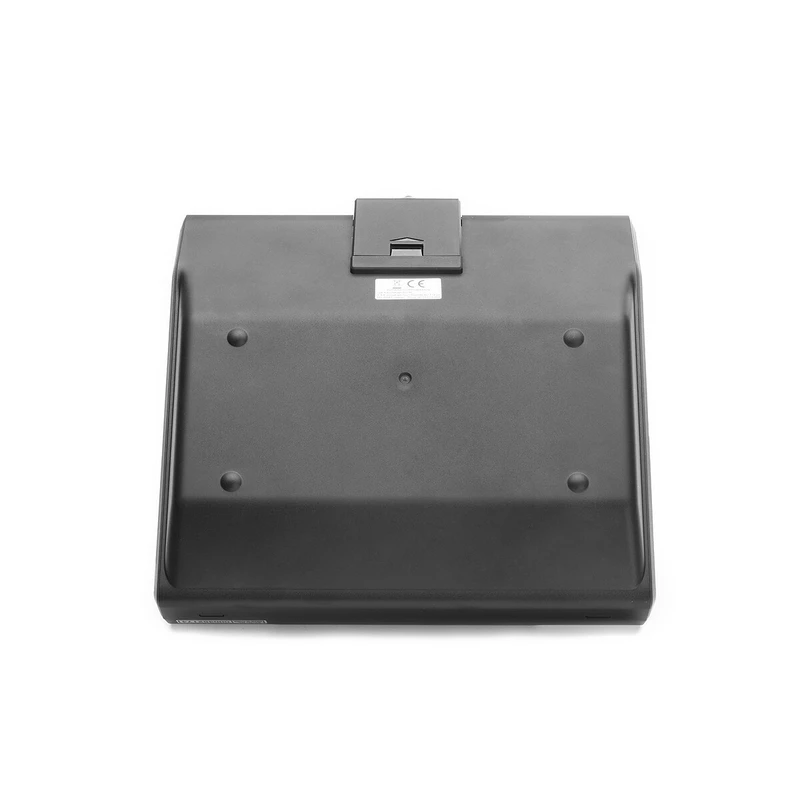

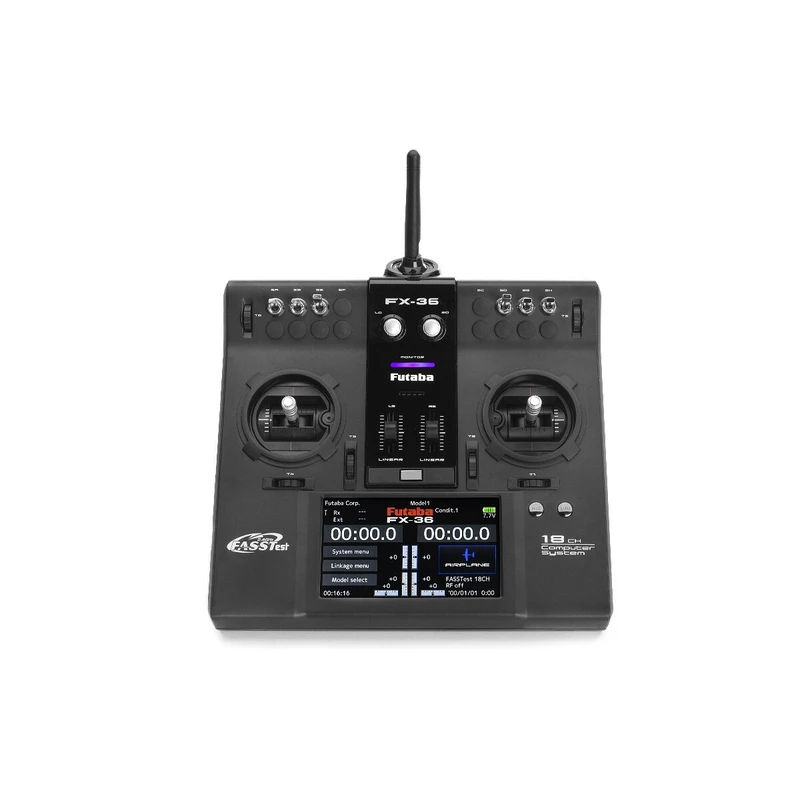

Der FX-36-Sender, der sich in einem perfekt in die Konsole passenden Gehäuse befindet, ist mit präzisen, kreuzförmigen Bedienelementen mit einstellbarer Rastung/Neutralisierung, 6 Schaltern, 2 Schiebereglern, 6 digitalen Drehreglern für die Trimmung und 2 proportionalen Drehreglern ausgestattet. Der Sender bietet die Möglichkeit, zusätzliche Kippschalter oder Schalter in den kreuzförmigen Bedienelementen zu installieren. Die Programmierung erfolgt über zwei Tasten und einen großen, hintergrundbeleuchteten Farb-LCD-Touchscreen, der eine einfache Navigation im intuitiven Menü ermöglicht. Der FX-36 verfügt über einen Speicher für 30 Modelle, der per SD-Karte beliebig erweitert werden kann, und eine Vielzahl fortschrittlicher Mischfunktionen für Kunstflugzeuge, Segelflugzeuge, Hubschrauber und Multicopter. Neben der Anzeige von Telemetriedaten auf dem Display bietet er einen Sprachausgabe-Telemetrieausgang über die Kopfhörerbuchse (Kopfhörer nicht im Lieferumfang enthalten). Der FX-36 ist mit einer Lehrer-Schüler-Buchse ausgestattet und ermöglicht außerdem die Programmierung und Einstellung von S.BUS-Servos.

Als Stromversorgung kann ein 6-Zellen-NiMH-Akku mit 1800 mAh oder ein 2S-LiFe-Akku mit 2200 mAh verwendet werden (separat erhältlich).

FUNKTIONEN

• FASSTest 18-Kanal-Übertragungssystem mit Telemetrie (16 proportionale + 2 geschaltete Kanäle), superschnelles FASSTest 12-Kanal (12 Kanäle, nur Telemetrie, Empfängerstromversorgung), FASST MULTI (16+2 Kanäle ohne Telemetrie), FASST 7-Kanal (7 Kanäle), T-FHSS Air mit Telemetrie, S-FHSS 2,4 GHz ohne Telemetrie
• Farbig hintergrundbeleuchtetes 4,3"-Touch-LCD-Display für schnelle und einfache Programmierung
• Bis zu 8 Flugmodi für die perfekte Steuerung Ihres Modells unter allen Bedingungen
• Vollständige Telemetrie mit Datenübertragung von einer Vielzahl von Sensoren und der Möglichkeit, auf eine SD-Karte zu schreiben
• Speicher für 30 Modelle, unbegrenzt erweiterbar mit SD-Karten
• Stromversorgung: NiMH-Senderakku 7,2 V 1800 mAh oder 2S LiFe 6,6 V 2200 mAh
• Sprachausgabe über Kopfhöreranschluss (3,5-mm-Klinke)
• Aktualisierbare Software
• 2 frei belegbare Schieberegler und 2 Drehregler, 6 Schalter, 6 digitale Drehregler
• Erweiterungsoptionen: 2x Kippschalter (2- oder 3-Positionen), 2x Schalter für Doppel-Joystick-Hebel (2- oder 3-Positionen, Taste)
• Präzise Doppel-Joysticks in 4 Kugellagern
• Lehrer-Schüler-Anschluss
• S.BUS-Servo-Programmieranschluss
• Modellnamen mit bis zu 15 Zeichen
• Subtrims
• Umkehrung der Servoauslenkung
• Festlegen von Endpunkten und Auslenkungsgrenzen
• Servo einstellen Geschwindigkeit
• Daten zurücksetzen
• Notausschläge für sicheres Auslenken
• Servogeschwindigkeit einstellen
• Doppelauslenkungen
• Auslenkungskurs einstellen anhand von 2 Exponentialkurven oder 17-Punkt-Kurven.
• Frei programmierbare Mischungen (10 Mischungen pro Flugmodus)
• Motorabschaltung
• Sicherer Leerlauf
• Logisch verknüpfte Schalter
• Benutzermenü (ermöglicht die Auswahl einiger der am häufigsten verwendeten Programmfunktionen für mehr Übersichtlichkeit)
• Servomonitor und Servotester
• Zwei Timer (Stoppuhr oder Timer) Betriebszeit des Modells
• Betriebszeit des Senders
• Anzeige der Drosselklappenstellung beim Einschalten
• Einstellbare Display-Hintergrundbeleuchtung
• Kalibrierung des Dual-Controllers
• Warnsignal – akustisch und vibrierend
• Reichweitenprüfung
• Einstellen des Betriebsmodus mit 2 Empfängern

Programmmenü für Kunstflugzeuge

• 13 Flügeltypen
• 3 Leitwerkstypen
• 2 Seitenleitwerkstypen (Winglets)
• Klappeneinstellung
• Querruderausschlagdifferenzierung
• Querruder-Klappen-Mischung
• Querruder-Bremsklappen-Mischung
• Querruder-Seitenruder-Mischung
• Aerodynamische Mischung Bremse-Höhenruder
• Mischung Seitenruder-Querruder
• Wölbungsmischung (Hinterkante) Krümmung)
• Mischung Höhenruder-Wölbung
• Mischung Landeklappen-Höhenruder
• Rolle mit Kick
• Schmetterlingsleitwerk
• Höhenruder-Mischung (für 2 Servos)
• Winglets
• Motor-Mischung (für Schaltersteuerung mit einstellbarem Start und Stopp)

Programmmenü für Segelflugzeuge

• 13 Flügeltypen
• 3 Leitwerkstypen
• 2 Seitenleitwerkstypen (Winglets)
• Landeklappeneinstellung
• Querruderausschlagdifferenzierung
• Querruder-Höhenruder-Mischklappen
• Querruder-Bremsklappen-Mischung
• Querruder-Seitenruder-Mischung
• Aerobrake-Höhenruder Seitenruder-Querruder-Mix
• Hinterkanten-Wölbungs-Mix
• Höhenruder-Wölbungs-Mix
• Landeklappen-Höhenruder-Mix
• Schmetterlings-Höhenruder-Mix
• Trimm-Mix 1 und 2
• Schmetterlingsleitwerksflächen
• Höhenruder-Mix (für 2 Servos)
• Winglets
• Motor-Mix (für Schaltersteuerung mit einstellbarem Anlauf und Verzögerung)

Programmmenü für Hubschrauber

• 8 Taumelscheibentypen
• 17-Punkt-Gaskurven
• 17-Punkt-Kollektivkurven
• Beschleunigung
• Autorotation
• Abweichungen und Korrekturen für die zyklische Steuerung einstellen.
• Grenze der zyklischen Steuerungsabweichungen
• Korrekturmischungen für die Drosselklappe
• Gyro-Verstärkungsregelung
• Kollektiv-Nadel-Mix
• Revomix
• Reglersteuerung

Programmmenü für Multikopter

• Gyro-Verstärkungsregelung

Kompatible Telemetriesensoren und andere Geräte

• Temperatursensor (SBS-01T)
• Temperatursensor (SBS-01TE)
• Drehzahlmesser mit optischem Sensor (SBS-01RO)
• Drehzahlmesser mit magnetischem Sensor (SBS-01RM)
• Drehzahlmesser für Wechselstrommotoren (SBS-01RB)
• Spannungssensor (SBS-01V)
• Stromsensor (SBS-01C)
• Barometrischer Höhenmesser/Variometer (SBS-01A, SBS-02A)
• GPS-Sensor (SBS-01G, SBS-02G)
• Tachometer mit Pitot Rohr (SBS-01TAS)
• Servosensor für S.BUS2-Servos (SBS-01S)
• Flugschreiber (Schreiben von Telemetriedaten auf SD-Karte)
• Kontronik-Regler
• Castle-TL0-Telemetrie
• JetCat V10
• Power Box

RC-KIT ENTHÄLT

• Futaba FX-36 2,4GHz Sender
• R7208SB FASSTest-Empfänger
• Ein-/Ausschalter mit Kabeln
• Kunststoffschraubendreher
• Lange D-Pad-Hebelköpfe (1 Paar)
• 1,5- und 2,5-mm-Inbusschlüssel
• Anleitung
