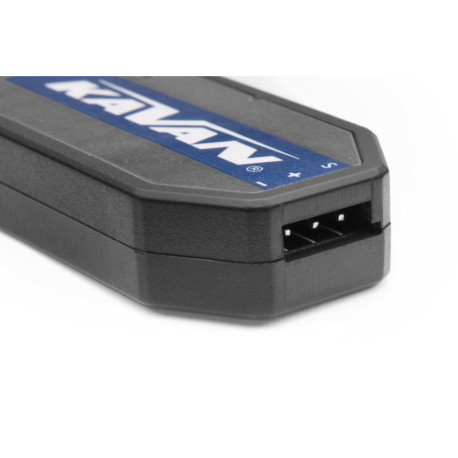

USB-Programmierer GO serv

USB-Schnittstelle - Programmierer der Serie KAVAN GO-10xx. Durch den Einsatz eines Computermonitors als Bedienoberfläche steht Ihnen ein Werkzeug zum Programmieren und Testen mit komfortabler Bedienung zur Verfügung. Während der Programmierung wird das Servo über den USB-Port des Computers mit Strom versorgt, an den das Programmiergerät angeschlossen ist. Alle Parameter werden zuerst in einem Fenster auf dem Bildschirm eingestellt und dann auf Ihr Servo hochgeladen. Sie finden das Dienstprogramm im Abschnitt "Downloads".

Systemvoraussetzungen für die Verwendung des Programmiergeräts

• Stromversorgung: USB (5 V / 500 mA)
• Betriebssystem: Windows® XP / Vista / 7/8/10 (32/64bit)
• USB-Anschluss: USB 2.0
• Kompatible Servos: KAVAN Serie GO-10xx

Programmierbare Funktionen

• Ablenkungsgröße: Legt die maximale Servoablenkungsgröße fest. Die Standardeinstellung beträgt etwa 120° im normalen Bereich der Steuerimpulsbreiten (900 ~ 2100 µs); ca. 180° im maximal zulässigen Bereich der Steuerimpulsbreiten (500 ~ 2500 µs).
• Servo Neutral: Wird verwendet, um die neutrale (mittlere) Position des Servos einzustellen.
• Dämpfung: Legt die Verhaltenseigenschaften des Servos fest, wenn seine Bewegung gestoppt wird.
• Output Power: Stellt die Servo-Ausgangsleistung ein. Je höher der Wert, desto schneller das Servo und desto höher der Schub - natürlich ist die Stromaufnahme entsprechend höher. Bereich: 39,2 ~ 100 %
• Empfindlichkeit: Stellt die Empfindlichkeit (Bandbreite) des Servos ein. Je höher der Wert, desto schmaler ist die Totzone - das Servo bewegt sich nur, wenn die Änderung der Steuersignalbreite größer als die Totzone ist. Ein zu hoch eingestellter Empfindlichkeitswert kann bei einigen Anwendungen zu Servoschwingungen führen. Bereich: Ultra High (extra hoch - Totzone ca. 1 µs) - High (High - ca. 2 µs) - Medium (mittel - ca. 3 µs) - Low (Low - ca. 4 µs)
• Softstart: Schaltet die Softstartfunktion ein/aus. Diese Funktion verhindert, dass das Servo nach dem Einschalten der Stromversorgung schlagartig in die Betriebsposition fährt und verringert so die Gefahr von Getriebeschäden. / li>
• Umkehrung der Abweichungsrichtung: Kehrt die Richtung der Servoabweichungen um.
• FUTABA SR-Modus: Nur für Servoverwendung mit FUTABA RC-Kit-Kanälen, die im SR-Modus betrieben werden. Aktivieren Sie diese Option nicht, wenn Sie im FUTABA RC-Kit oder im RC-Kit einer anderen Marke andere Einstellungen verwenden.
• SANWA SSR-Modus: Nur für Servoverwendung mit SANWA RC-Kit-Kanälen, die im SSR-Modus betrieben werden. Aktivieren Sie diese Option nicht, wenn Sie andere Einstellungen im SANWA RC-Kit oder im RC-Kit einer anderen Marke verwenden.
• Fail-Safe-Abweichungen: Bei vollständigem Verlust des Steuersignals vom Empfänger oder wenn das Servosignal nicht richtig erkannt wird (zB bei Störungen), kann das Servo in einen von drei Notbetriebsarten schalten:
  • (a) Frei: Fail-Safe ist ausgeschaltet.
  • (b) Positionsbeibehaltung: Das Servo behält die Position bei, die dem zuletzt korrekt empfangenen Signal entspricht.
  • (c) Übergang in die Neutralstellung: Der Servo kehrt in die Neutralstellung (Pulsbreite 1500 µs) zurück.
• Überlastschutz: Aktiviert oder deaktiviert den Servo-Überlastschutz in drei Stufen - sobald die Überlast für eine voreingestellte Zeit (in Sekunden) anhält, wird die Servo-Ausgangsleistung auf den entsprechenden voreingestellten Wert (in% der max. Leistung) begrenzt.
• Reset: Setzt das angeschlossene Servo auf die Werkseinstellungen zurück.

Das Programmierset enthält: GO serv Programmierer, Anleitung.
