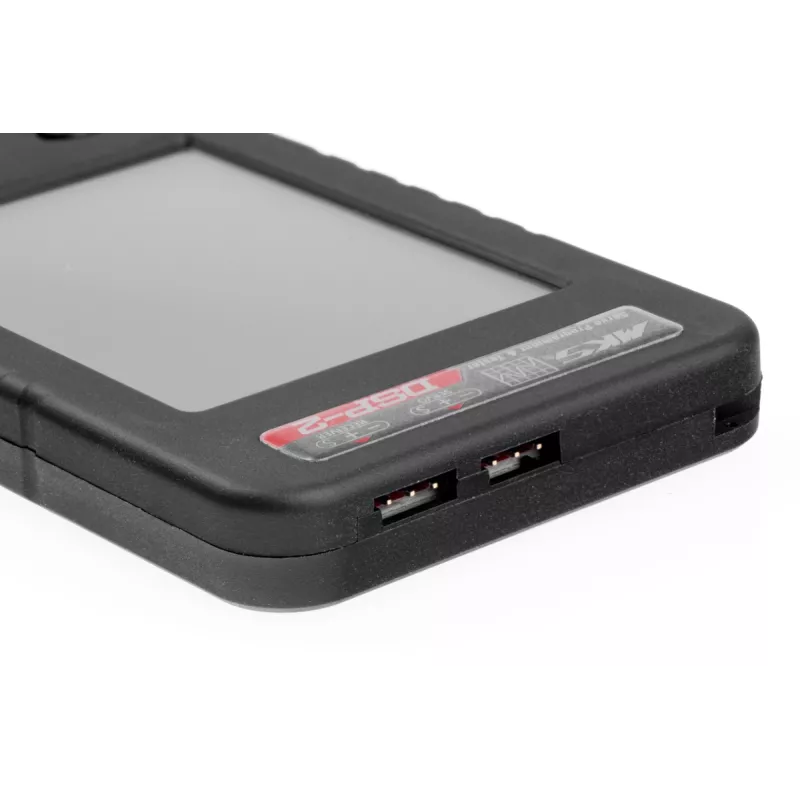

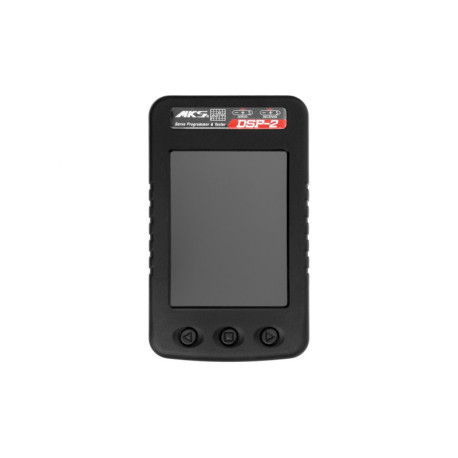

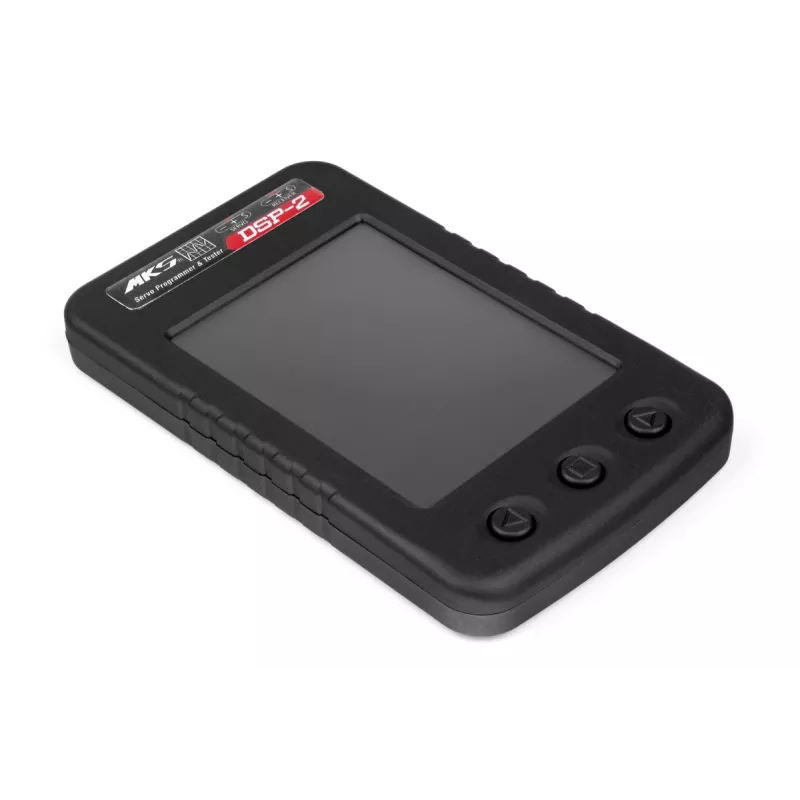

DSP-2-Programmiergerät

Ein eigenständiger MKS-Servo-Programmierer/Tester mit erweiterten Programmieroptionen. Dank des Touchscreens steht Ihnen ein komfortables Programmier- und Testwerkzeug zur Verfügung, das Sie jederzeit und überall einsetzen können. Während der Programmierung wird der Servo über die Empfängerbatterie, die an den Programmierer angeschlossen ist, mit Strom versorgt (5,1–15 V, abhängig vom Servotyp und seiner Betriebsspannung). Alle Parameter werden zunächst auf dem DSP-2-Display eingestellt und anschließend auf Ihren Servo übertragen. Der Programmierer kann auch als Servo-Tester mit wählbarer Wiederholrate verwendet werden und ist für alle Servos – analog und digital – mit einer Neutralstellung von 1,5 ms und einem Schmalband von 760 µs geeignet. Es kann auch die Pulsbreite des Steuersignals für klassische Servos (PWM) an den Kanalausgängen von Empfängern messen.

Nutzungsbedingungen des Programmierers

• Stromversorgung für die Programmierung: 5,1–15,0 V (Es muss ein Netzteil mit einer Spannung verwendet werden, die dem programmierten Servo entspricht.)
• Stromversorgung für den Test: 3,0–15 V (Es muss ein Netzteil mit einer Spannung verwendet werden, die dem getesteten Servo entspricht.)
• Kompatible Servos für die Programmierung: MKS programmierbare digitale Servos; je nach Servotyp können normale oder erweiterte Funktionen eingestellt werden. Kompatible Servos für den Test: analoge und digitale Servos mit einer Neutralstellung von 1,5 ms und einer Bandbreite von 760 µs. Normale (Standard-)programmierbare Funktionen. Neutralstellung: Legt die Breite der Steuerimpulse in der Neutral-/Mittelstellung des Servos fest. Max_PWM: Dieser Wert begrenzt die obere Grenze der Steuerimpulsbreite und den entsprechenden Servoausschlag. Min_PWM: Dieser Wert begrenzt die untere Grenze der Steuerimpulsbreite und den entsprechenden Servoausschlag. Umkehren: Kehrt die Richtung des Servoausschlags um. />Totzone (Unempfindlichkeitsbereich): Die Totzeit gibt an, um wie viel sich die Impulsbreite des Steuersignals ändert, bevor sich die Position der Servoausgangswelle/des Servohebels ändert.
  CMD_Lost (Notlauf aktivieren): Bei einem Verlust des Steuersignals fährt der Servo in die voreingestellte Notposition entsprechend dem Wert „CMD_Position“.
  CMD_Position (Notauslenkung): Wenn die Option „CMD_Lost“ (Notlauf aktivieren) aktiviert ist, wird die Notauslenkung des Servos bei Signalverlust festgelegt.
  CMD_Time (Wartezeit): Der Servo fährt nach Ablauf der Zeit „CMD Time“ bei Signalverlust in die Notauslenkung „CMD_Position“.

  Erweiterte programmierbare Funktionen
  Gleich wie die normalen Funktionen und zusätzlich:
  Sanftanlauf: Nach dem Einschalten fährt der Servo langsam in die dem Steuersignal entsprechende Ausgangsposition.
  L_Angle: Maximaler Servoausschlag nach links.
  R_Angle: Maximaler Servoausschlag nach links.
  Servo_Power (Maximale Eingriffsleistung): Dieser Wert begrenzt den Eingriff des Motors und damit die maximale Leistung des Servomotors.
  Speed_Enable (Einstellbare Geschwindigkeit): Aktiviert die Servo-Geschwindigkeitsbegrenzung.
  Speed_Limit (Geschwindigkeitsbegrenzung): Legt die Servo-Geschwindigkeitsbegrenzung fest.
  Lock (Sperre): Legt das Verhalten des Servos fest, wenn kein Steuersignal empfangen wird: – Hält die Position des zuletzt empfangenen Signals / Der Motor ist frei und der Servo hält keine Position.
  Boost (Anlauf): Motorleistung beim Anfahren aus dem Stillstand. Je größer der Wert, desto größer die Kraft, mit der der Motor anläuft.

  Servo-Tester-Modus
  Im Servo-Tester-Modus ermöglicht der DSP-2 dank der einstellbaren Wiederholrate das Testen von Servos praktisch aller Typen: analog (nur bei 50 Hz), digital bei 50-333 Hz und schmalbandig digital bei 500-560 Hz.

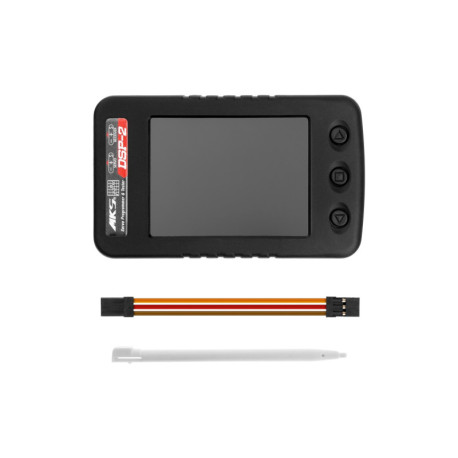

  Das Programmierkit enthält: DSP-2 Programmiergerät, Stift, JR/JR-Verbindungskabel, Anleitung.
