KAVAN PRO/Plus Programmierkarte

Die LED-Programmierkarte für Controller der KAVAN PRO-Serie (auch kompatibel mit FOXY G2-Controllern) für Flugzeuge dient der einfachen und schnellen Programmierung von Controllern – zu Hause „auf dem Tisch“ ebenso wie am Flughafen. Der Regler wird über ein Servokabel angeschlossen, die Buchse befindet sich auf der Oberseite der Box. Die Stromversorgung der Karte erfolgt über den BEC Power Stabilizer des KAVAN PRO Controllers oder über eine herkömmliche 4-5-Zelle. An die Box angeschlossener NiCd / NiMH oder 2S LiPo / LiFe Empfängerakku (bei OPTO Controller). Die Programmierung erfolgt mit angeschlossenem Motor und Antriebsakku (auch bei OPTO-Steuerungen).

ACHTUNG: Die KAVAN PRO LED-Programmierkarte kann nicht zum Programmieren von FOXY-Steuerungen der ersten Generation verwendet werden, und die FOXY-Programmierkarte der ersten Generation kann nicht zum Programmieren von KAVAN PRO-Steuerungen verwendet werden.

KAVAN PRO Flight Controller können in einem Modell mit montiertem Propeller programmiert werden - aus Sicherheitsgründen empfehlen wir dennoch, den Propeller während der Programmierung zu entfernen - dies verhindert einen möglichen Unfall im Falle einer Unterlassung oder eines Bedienungsfehlers. Programmieren Sie auf die gleiche Weise die Steuerungen in Autos und Booten, die sicher auf einem Ständer mit Rädern montiert sind, bzw. durch Propeller in der Luft oder bei entferntem Ritzel oder Kupplung der Schiffswelle.

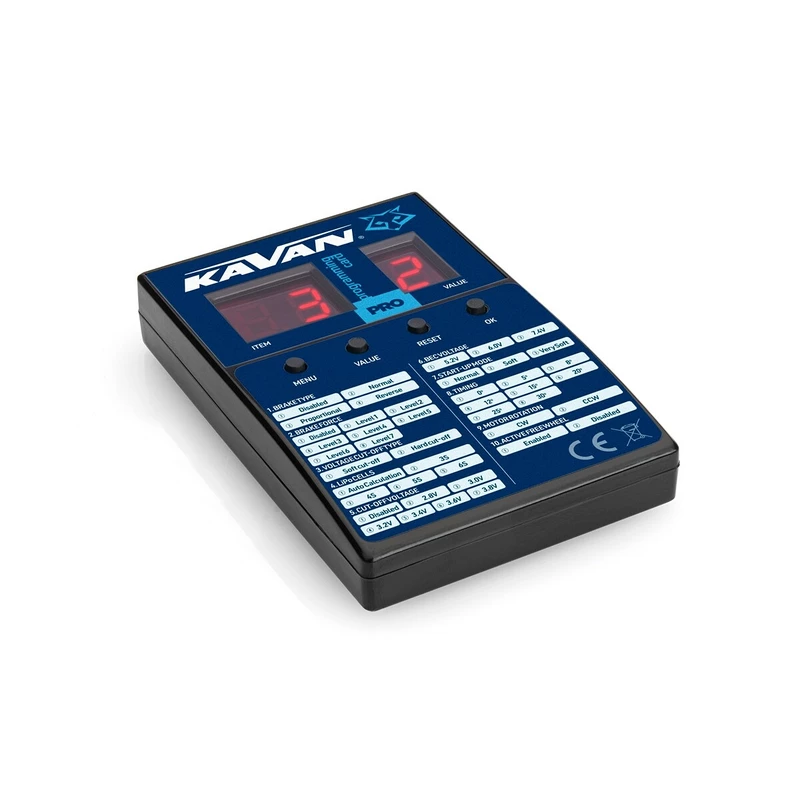

Auf der Vorderseite der Karte befinden sich vier Tasten zum Programmieren. Mit ihrer Hilfe wählen Sie die zu setzenden Programmfunktionen („ITEM“) aus und stellen deren Wert („VALUE“) ein. Mit der „OK“-Taste wird die vorgenommene Änderung bestätigt und an die Steuerung gesendet, mit der „RESET“-Taste werden alle Einstellungen gelöscht und alle Werte auf die Werkseinstellung zurückgesetzt. Auf der zweistelligen LED-Anzeige („ITEM“) wird links die Programmfunktionsnummer, auf der rechten einstelligen LED-Anzeige („VALUE“) der Funktionswert angezeigt.

Die Art des Anschlusses des Controllers an die LED-Programmierkarte hängt von der Art des Controllers ab – es unterscheidet sich je nachdem, ob es sich um einen Controller mit BEC-Leistungsstabilisator oder einen OPTO-Controller handelt. Befolgen Sie beim Anschließen genau die Anweisungen, die der Karte und Ihrem Controller beiliegen.

Die Liste der Funktionen und einstellbaren Werte ist auf dem Etikett auf der Karte angegeben; Eine detaillierte Beschreibung der Funktionen finden Sie in den Handbüchern, die mit den FOXY G2-Controllern geliefert werden.

Das Programmierkarten-Set enthält: LED-Programmierkarte KAVAN PRO, dreiadriges Programmierkabel, Anleitung.
