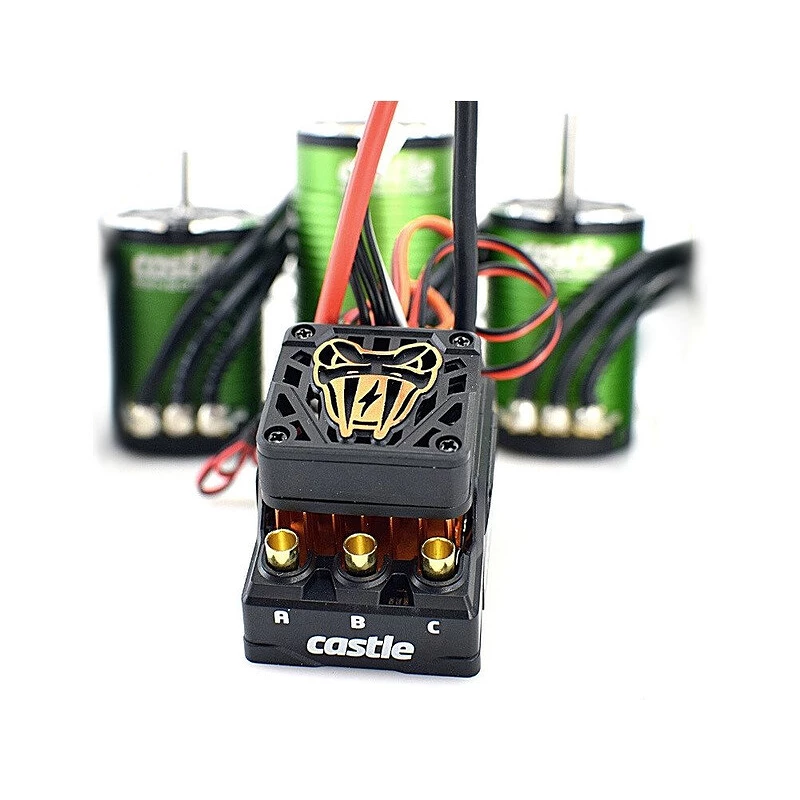

Castle Motor 1415 2400 U/V Sensor 5mm, Reg. Copperhead 10

Packungsinhalt

Das Paket enthält einen Controller, einen Motor, eine Staubschutzhülle für den Motorsensor, ein CZ-Handbuch und ein EN-Handbuch.

Eigenschaften

Der Copperhead 1415 2400 U/min AC-Sensormotor-Controller für RC-Automodelle im Maßstab 1:10 ist eine ideale Wahl für alle, die einen AC-Sensormotor in ihrem Modell wünschen. Dank des Sensor-Wechselstrommotors und modernster Steuerungselektronik erhalten Sie hohe Leistung, Beschleunigung und Laufruhe auch bei niedrigen Geschwindigkeiten. Der Regler verfügt über eine sehr leistungsstarke BEC-Schaltung und es ist damit möglich, leistungsstarke Servos mit hohem Drehmoment anzutreiben. Für mittelanspruchsvolle Benutzer wurde ein völlig neues Controller-Design entwickelt. Der Regler ist zwischen dem Sidewinder 4 und dem extrem leistungsstarken Mamba X platziert.

Die revolutionäre CRYO-DRIVE- Technologie erhöht die Effizienz und senkt die Temperatur der Elektronik. Versorgungsspannung für diese 3S-4S LiPo-Kombination . Der BEC kann auf 5,5 V oder 7,5 V eingestellt werden und verträgt maximal einen Strom von 6 A.

Empfohlene Nutzung

Konstruktion

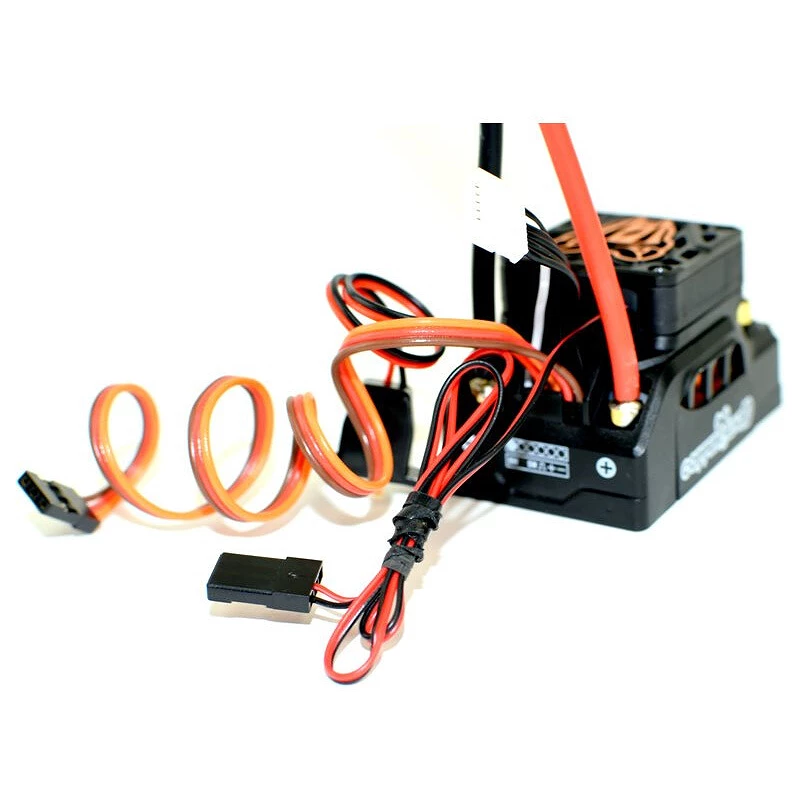

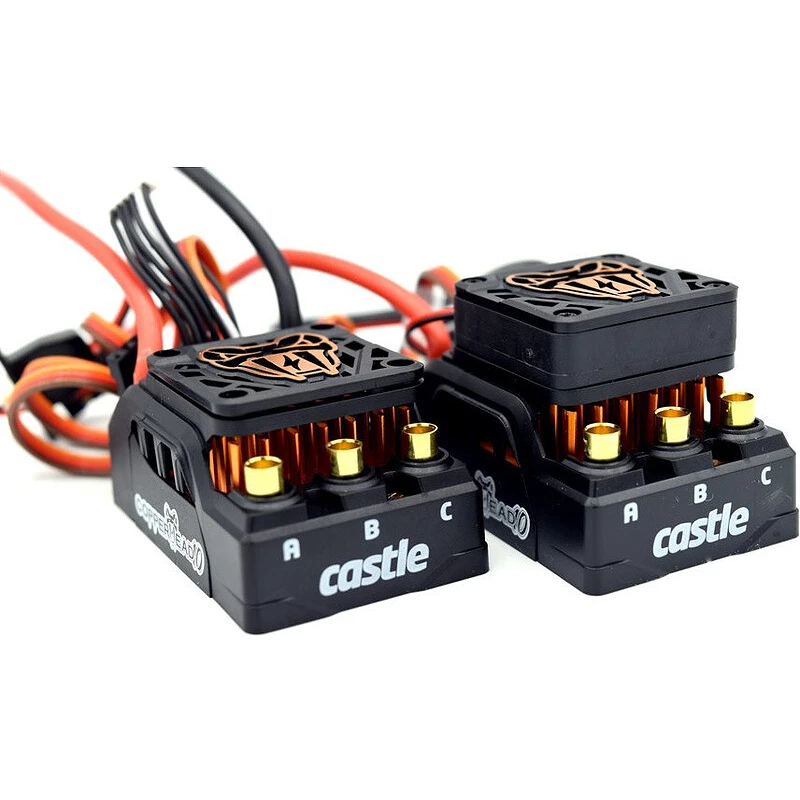

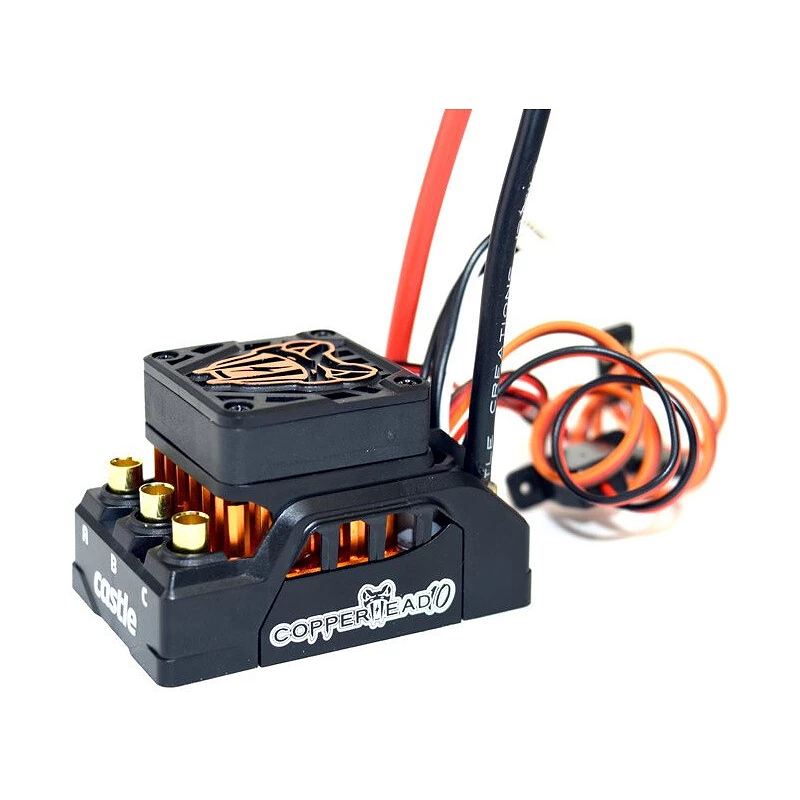

Die Elektronik des Controllers ist in einem robusten Gehäuse untergebracht und mit wasserfestem Epoxidharz überzogen. Dieses System minimiert das Risiko des Eindringens von Wasser in die Elektronik und fördert eine effiziente Wärmeübertragung. Die modifizierte Kühlrippenstruktur maximiert den Luftstrom vom 30-mm-Lüfter. Der Ventilator ist nicht wasserdicht und kann bei Verwendung in nasser Umgebung demontiert werden. Der Regler ist außerdem mit vergoldeten Anschlüssen zum Anschluss des Motors, einer LED-Anzeige und einem Schalter mit Gummiabdeckung (gegen Eindringen von Schmutz) ausgestattet. Die Stromeingangskabel sind verzinnt, es hängt von Ihnen ab, welchen Anschluss Sie im Modell haben.

Cryo-Drive-Technologie

Die größten Verluste entstehen beim Ein- und Ausschalten der Leistungstransistoren. Castle Creations hat eine brandneue Software entwickelt, die die Schaltfrequenz von Leistungstransistoren reduziert. Das Ergebnis ist eine radikale Reduzierung der Wärmeverluste sowohl im Regler als auch im Motor selbst, eine Steigerung der Effizienz und letztendlich eine Verlängerung der Fahrzeit.

SmartSense-Technologie

Der SmartSense™-Modus nutzt Motorsensoren zum Starten des Motors und sorgt für sanfte Starts, hervorragendes Drehmoment und Steuerbarkeit bei niedrigen Drehzahlen. Sobald sich der Motor dreht, geht er sanft in den effizienten sensorlosen Modus über. Dadurch wird dem Modell mehr Leistung zugeführt, anstatt die Verlustwärme und -leistung zu verschwenden.

Programmiermöglichkeiten

Die Steuerung kann über den Sender (Grundeinstellungen), Castle Link USB-Adapter, Castle Field Link oder B-Link Bluetooth eingestellt werden.

Über den Sender können nur grundlegende Parameter eingestellt werden. Komplette Einstellungen können über Castle Link USB-Adapter oder Castle Field Link vorgenommen werden.

DATA LOG Lite von der Fahr- und Tonsignalisierung

Mit dem Regler können Sie grundlegende Daten aufzeichnen – Batteriespannung, Temperatur des Reglers und des Motors, Motordrehzahl. Nach Rennende oder bei Testfahrten können Sie diese Daten am Computer einsehen und auswerten. Obwohl es sich nicht um die Vollversion der Datenprotokollierungsfunktionen des Mamba X Extreme 1:10 handelt, sind diese Parameter eine hervorragende Informationsquelle zur Maximierung der Leistung und Akkulaufzeit

Der Controller unterstützt auch die akustische Signalisierung. Mithilfe von Tonsignalen können Sie leicht erkennen, was mit dem Controller passiert.

Telemetrie für Sender

Durch den Anschluss des Telemetry Link Spektrum XBUS-Telemetrieadapters (separat erhältlich) erhalten Sie vollständige Controller-Telemetriedaten, die auf Spektrum-Sendern angezeigt werden können. Die gleiche Funktion erhalten Sie für Futaba-Sender durch den Kauf des Telemetry Link Futaba S.BUS2-Adapters. Die Funktion muss über das Castle Link-Programm aktiviert werden.

Merkmale des Controllers

•

• Stromversorgung 2S-4S LiPo (max. 16,8 V)

• Unterstützte Motoren: AC sensorlos und Sensor, DC

• Leistungsstarker integrierter BEC 5,5 V oder 7,5 V (Spitze 6 A), werkseitig 5,5 V

• CRYO-DRIVE™-Technologie

• Robuster Körper

• Kühler

• Geregelter Lüfter 30 mm

• Kompatibel mit S.BUS2 Telemetrie Link

• Wasserdichte Konstruktion

• Option zum Aufzeichnen des Datenprotokolls (Lite)


• Akustische Warnungen für eine einfache Diagnose

• Einstellung über Sender

• Einstellungen und Updates über Castle Link USB oder Castle Field Link (Programmierkarte)


Bau von Wechselstrommotoren Castle

Der Vorteil von Castle AC-Motoren ist ein besonders hoher Wirkungsgrad und bei Verwendung eines Sensorreglers ein ruhiger Lauf ab Null U/min . Sensormotoren können daher für schnelle und langsam fahrende Modelle, wie Crawler oder Expeditions-RC-Car-Modelle, empfohlen werden.

Der Stator (der feste äußere Teil des Motors) besteht aus gegeneinander isolierten Eisenblechen mit hoher Dicke. Die Statorwicklung ist gegen Feuchtigkeitseinwirkung imprägniert und wird durch eine spezielle Vergussmasse definiert. Die Anschlüsse der Wicklung werden durch massive Bänder gebildet.

Der Rotor (rotierender Innenteil des Motors) besteht aus einer gehärteten Stahlwelle, in die Neodym-Magnete eingeklebt sind. Zur Erhöhung der Festigkeit ist der Rotor mit Kevlar-Gewebe und einem Zweikomponentenkleber umwickelt. Ein weiterer Satz von 4 Magneten dient zur Messung der Rotorposition. Der Rotor wird zwischen den Lagern durch eine ringförmige Blattfeder definiert.

In den Aluminiumfronten sind hochwertige Kugellager verbaut, an der Rückseite sind Hallsensoren zur Positionserfassung des Rotors und ein Temperatursensor zur Messung der Innentemperatur des Motors angebracht.

Motoreigenschaften

•

• Stromversorgung 3-4S LiPo

• Geschwindigkeit 2400Kv (max. 75.000 U/min)

• Gehärteter Schaft _5 mm

• Anschlüsse 4 mm (Stift)

• Abmessungen: 36 x 69,5 mm

• Gewicht 318 g

• Befestigungslöcher M3 bei 25 mm
