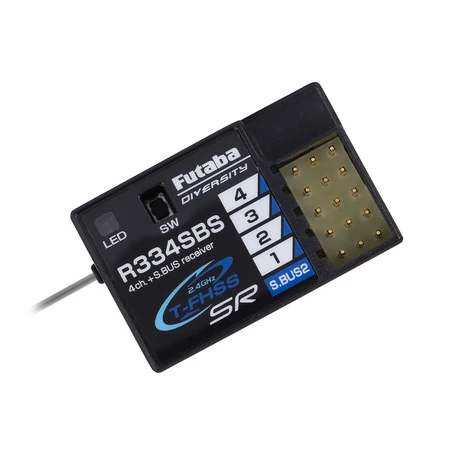

Futaba R334SBS T-FHSS 4k prijímač

Štvorkanálový prijímač Futaba prenosového systému T-FHSS SR (super rýchla odozva, bez telemetrie) / T-FHSS Surface 2.4GHz (s telemetriou) pre RC autá a lode. Je určený pre všeobecné použitie v modeloch všetkých kategórií. Port S.BUS2 pre obojsmernú komunikáciu umožňuje pripojenie telemetrických čidiel Futaba a S.BUS2 serv či gyroskopov. Prevádzkové stavy prijímače sú signalizované LED indikátorom.

prenosový systém

Futaba T-FHSS Surface SR (Super Response - Super rýchla odozva) 2.4GHz bez telemetrie alebo telemetrický T-FHSS Surface 2.4GHz (režimy Normal a High Speed s veľmi rýchlou odozvou). Detekcia prenosového systému je automatická pri zapnutí prijímača podľa signálu zo vysielača, s ktorým je prijímač spárovaný.

Systém T-FHSS SR: (perióda servo signálu 2,45 ms čiže opakovacia frekvencia 408 Hz) umožňuje používať výhradne špeciálne digitálne serva Futaba SR s extrémne rýchlou odozvou na kanáloch zvolených na vysielači, pre ktoré je zapnutý SR režim. V ostatných kanáloch, kde nie je SR režim zapnutý, je možné používať bežná digitálne serva a regulátory otáčok. Analógová serva používať NEDÁ.

Systém T-FHSS: Režim "Normal" umožňuje použitie akýchkoľvek serv (analógových i digitálnych) alebo RC zariadenie, vzhľadom na to, že udržiavací perióda servo signálov je 15 ms (opakovacia frekvencia 66,7 Hz). Režim "High Speed" (Vysoká prenosová rýchlosť) môže používať len digitálny serva a väčšinu ďalších zariadení, ako sú regulátory otáčok pre striedavé motory. Opakovacie perióda servo signálov je 3,3 ms (opakovacia frekvencia 303 Hz).

Prijímač nie je kompatibilný s vysielačmi systému T-FHSS Air-2.4GHz pre lietajúce modely.

napájanie

3,7-7,4 V (menovité napätie) - tj. Napr. 4-6 čl. NiMH, 1-2S LiPo / Li-ion, 2S LiFe, BEC stabilizátory napájania v danom rozsahu napätia.

anténa

Prijímač je vybavený diverzitními anténami - raz dlhú vonkajšie anténou a raz vstavanou v skrinke prijímača. < / P>

Výstupy prijímača, kanálové režimy

Prijímač je vybavený zdierkami pre štandardné konektory Futaba (s výstupkom), do ktorých je možné samozrejme zasúvať aj konektory UNI (= JR / Graupner, Hitec) bez bočného výstupku.

Kanálové výstupy (PWM): R334SBS ponúka 4 klasické PWM kanály.

S.BUS2: Zásuvka S.BUS2 umožňuje pripojenie pripojenie telemetrických senzorov Futaba, ktorých údaje je možné zobrazovať na vysielači a S.BUS2 serv či gyroskopov.

telemetria

R334SBS odovzdáva do vysielača údaje o napájacom napätí prijímača bez potreby pripojenia akýchkoľvek senzorov.

R334SBS umožňuje používanie telemetrických senzorov Futaba a ďalších čidiel kompatibilných so systémom zbernice S.BUS2 s obojsmernou komunikáciou (uplatniteľná čidlá sú daná možnosťami vysielača).

aktualizovateľný firmvér

Firmware prijímača je možné aktualizovať bezdrôtovo pomocou vysielača.

Sada prijímača obsahuje: prijímač R334SBS, návod na obsluhu.

Čo je S.BUS2 / S.BUS

• S.BUS - Sériová zbernica Futaba s jednosmernou komunikáciou umožňujúci ovládanie serv, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených do jediného výstupného portu S.BUS prijímača.
• S.BUS2 - Sériová zbernica Futaba pre obojsmernú komunikáciu umožňujúca (ako S.BUS) ovládanie serv, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených do jediného výstupného / vstupného portu S.BUS2 prijímača. Okrem toho umožňuje pripájať telemetrické senzory a odovzdávať dáta z nich prostredníctvom prijímača pre zobrazenie na vysielači; z niektorých S.BUS2 serv môže do vysielača odovzdávať informácie o prevádzkovom prúde, teplote alebo uhla výstupnej páky serva.

Na rozdiel od klasických RC súprav S.BUS (2) systém používa sériovú dátovú komunikáciu pre prenášanie riadiacich signálov z prijímača do serv, gyra alebo iného zariadenia. Tieto dáta obsahujú povely ako "presuň servo kanála 3 do polohy 15 stupňov, presuň servo kanála 5 do polohy 30 stupňov" pre viac zariadení. S.BUS (2) zariadenia vykonávajú iba povely prislúchajúce ich vlastnému nastavenému kanálu. Z tohto dôvodu je možné pripojiť niekoľko serv k rovnakému signálovému káblu, a pritom je nastavovať a ovládať jednotlivo podľa potreby. K tomu slúži identifikačný kód serva (ID). ID nájdete na nálepke na škatuli serva.

S.BUS2 servo je možné pripájať do S.BUS2 aj S.BUS portov prijímača. Jeho funkcia je daná nastavením kanálu do pamäti serva (vykonáva sa pomocou programovacieho rozhrania vysielača Futaba, programátora SBC-1 alebo USB rozhranie CIU-3 s PC programom S-Link - pre niektoré serva možno kanál nastavovať len s pomocou vysielača).

S.BUS alebo S.BUS2 servo pripojené do kanálového výstupu klasického prijímača (PWM) funguje ako klasické servo. Jeho pohyb je daný signálom v kanáli prijímača, ku ktorému je pripojené. Nastavenie programovateľných funkcií serva zostáva v platnosti.
