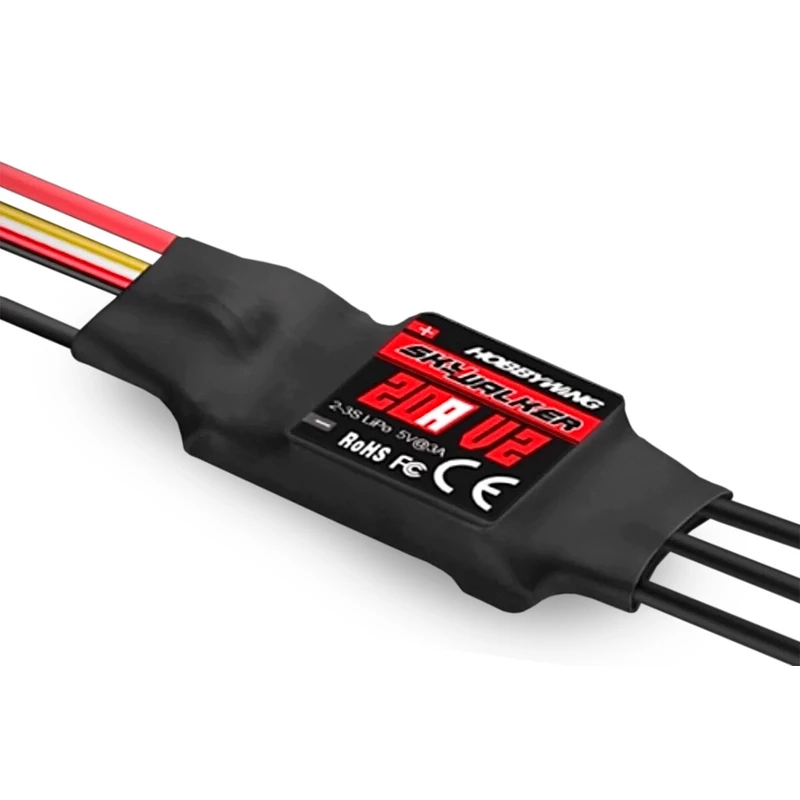

Skywalker - 20A V2 stried. regulátor

Nová generácia programovateľných mikroprocesorových regulátorov pre striedavé motory bez senzorov („brushless, sensorless“) skonštruovaná s využitím možností najmodernejšej polovodičovej techniky s vynikajúcimi úžitkovými vlastnosťami pri zachovaní veľmi jednoduchej a pre užívateľov priateľskej obsluhy. Slúži na ovládanie otáčok striedavých elektromotorov v rekreačných modeloch lietadiel pri napájaní z akumulátorov NiCd/NiMH aj LiPo/Li-ion. Regulátor je vybavený výkonným spínaným stabilizátorom napájania BEC zaisťujúcim napájanie prijímača a serv z pohonného akumulátora. Na jednoduché nastavovanie regulátora slúži špeciálny LED programovací box Hobbywing, ktorý je dodávaný zvlášť.

OPIS A FUNKCIE REGULÁTORA

• Regulátor vybavený vysokovýkonným 32-bitovým mikroprocesorom ARM M4 s taktovacou frekvenciou až 96 MHz.
• Technológia optimalizovaného riadenia DEO (Driving Efficiency Optimization) významne zlepšuje odozvu plynu a účinnosť riadenia výkonového stupňa, znižuje teplotu regulátora.
• Vhodný pre väčšinu leteckých striedavých motorov s napájaním z akumulátorov 2-3S LiPo.
• Na napájanie z akumulátorov NiCd, NiMH, LiPo, Li-ion
• Lineárny stabilizátor napájania BEC 5,0 V so zaťažiteľnosťou až 3 A.
• Nastaviteľné časovanie pre optimálne prispôsobenie danému motoru.
• Nastaviteľný obvod PCO - odpájanie motora pri poklese napájacieho napätia.
• Režimy rozbehu Normal/Mäkký/Veľmi mäkký sú vhodné pre motory s priamym náhonom aj s prevodovkou.
• Bezpečné zapínanie (bráni rozbehnutiu motora pri zapnutí).
• Rad ochranných funkcií: ochrana pri štarte, tepelná ochrana regulátora, tepelná ochrana kondenzátorov, ochrana proti preťaženiu, nadprúdová ochrana, ochrana pri nenormálnom napájacom napätí a ochrana pri strate riadiaceho signálu účinne predlžuje životnosť regulátora.
• Zvláštny programovací kábel na pripojenie regulátora k LED programovaciemu boxu Hobbywing užívateľovi umožňuje regulátor programovať kedykoľvek a kdekoľvek.
• Kalibrácia rozsahu plynu pre dokonalé prispôsobenie riadiacemu signálu z vašej RC súpravy.

PROGRAMOVATEĽNÉ FUNKCIE

• Typ brzdy: Brzda vypnutá, normálna brzda (s intenzitou brzdenia nastaviteľnou v 3 úrovniach), reverzácia (umožňuje zapnúť reverzáciu chodu motora pomocou ďalšieho kanálu s prepínačom, reverzné otáčky motora sa ovládajú ovládačom plynu), lineárna reverzácia (umožňuje zapnúť reverzáciu chodu motora pomocou ďalšieho kanála s proporcionálnym ovládačom, s ktorým sa ovládajú reverzné otáčky motora).
• Sila brzdy: Intenzita brzdenia je nastaviteľná na 60, 90 alebo 100% pre režim „Normálna brzda“.
• Spôsob odpojenia motora: Mäkké vypnutie: Regulátor postupne zníži výkon na 60% plného výkonu počas 3 sekúnd po aktivácii napäťovej ochrany. Tvrdé vypnutie: Motor je okamžite vypnutý.
• Počet článkov LiPo: Odporúčame nastavovať ručne pre 100% spoľahlivú funkciu napäťovej ochrany. Regulátor automaticky vypočíta počet článkov pripojeného akumulátora podľa pravidla „3,7 V na článok“, pokiaľ zvolíte automatickú detekciu.
• Napäťová ochrana: Prahová úroveň napäťovej ochrany je nastaviteľná na 2,8 V/článok, 3,0 V/článok alebo 3,4 V/článok; ochranu je tiež možné úplne vypnúť.
• Rozbeh: Normálny rozbeh (okamžitý rozbeh), Mäkký rozbeh (s pomalým štartom pre motory s veľkými vrtuľami, prevodovkou alebo menšie dúchadlá), Veľmi mäkký rozbeh (s veľmi pomalým štartom pre motory s veľkými vrtuľami, prevodovkou alebo dúchadla od 90 mm).
• Časovanie: Nastaviteľné na 5, 15 alebo 25 °.
• DEO voľnobežka: Túto funkciu je možné zapnúť alebo vypnúť; môže priniesť lepšiu linearitu alebo plynulejšiu odozvu plynu.
• Vyhľadávací režim: Môže pomôcť pri vyhľadávaní modelu, ktorý pristál v neprehľadnom teréne - regulátor pri plyne stiahnutom na nulu počas prednastaveného času spôsobuje pípanie motora.

OCHRANNÉ FUNKCIE REGULÁTORA

• Ochrana pri rozbehu: Regulátor počas rozbehu meria otáčky motora. Pokiaľ sa otáčky prestanú zvyšovať alebo ich nárast nie je stabilný, regulátor to vyhodnotí ako nesprávny rozbeh. Pokiaľ je v tomto okamihu plyn na menej ako 15%, regulátor sa automaticky pokúsi o nový reštart motora; ak je plyn na viac ako 20%, musíte ovládač plynu stiahnuť úplne dole pre nové reštartovanie motora.
• Tepelná ochrana: Ak teplota regulátora prekročí 120°C, regulátor obmedzí výstupný výkon na 60% (ak je nastavené mäkké vypnutie motora) alebo motor úplne vypne (ak je nastavené tvrdé vypnutie).
• Strata signálu plynu: Regulátor ihneď vypne motor, ak signál chýba po dobu 0,25 s. Akonáhle je prijatý normálny signál, regulátor obnoví normálnu funkciu.
• Ochrana proti preťaženiu: Regulátor vypne motor alebo sa automaticky reštartuje, keď sa jeho zaťaženie náhle zvýši na veľmi vysokú hodnotu.
• Napäťová ochrana: Akonáhle napätie pohonného akumulátora klesne pod nastavenú prahovú úroveň, spustí sa napäťová ochrana regulátora. Regulátor obmedzí výstupný výkon na 60% (ak je nastavené mäkké vypnutie motora) alebo motor úplne vypne (ak je nastavené tvrdé vypnutie).
• Ochrana pri abnormálnom napájacom napätí: Ak napätie pohonného akumulátora nie je v povolenom rozmedzí pre regulátor, spustí sa ochrana pri abnormálnom napájacom napätí; regulátor bude signalizovať výstrahu pípaním motora.

Tip: Pri vôbec prvom zapnutí regulátora najskôr vykonajte kalibráciu rozsahu plynu podľa návodu. Až potom je možné regulátor používať a nastavovať ďalšie parametre s pomocou vysielača alebo LED programovacieho boxu.
