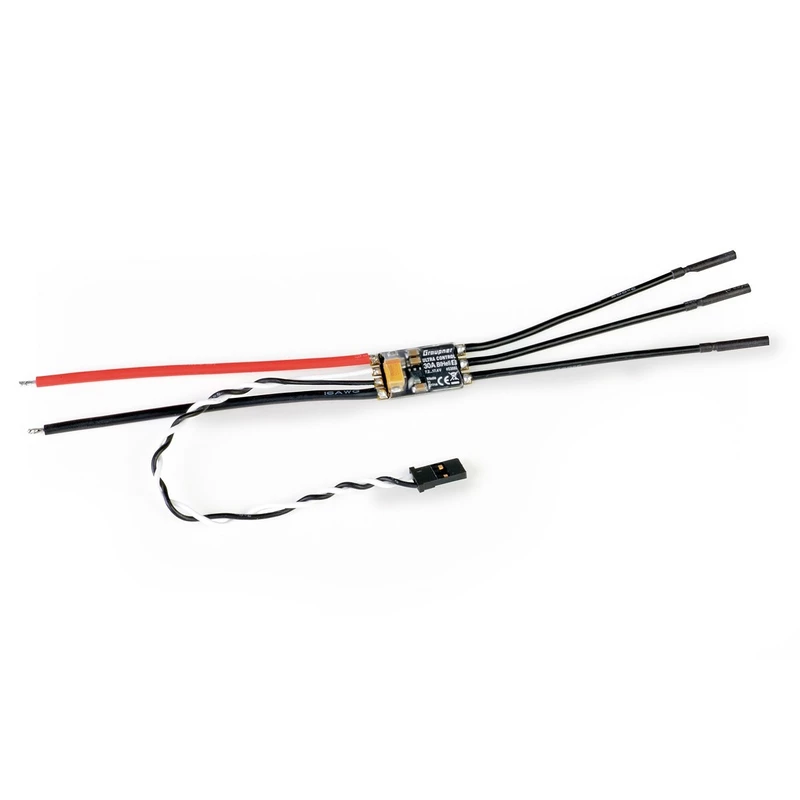

ULTRA CONTROL 30A 2-4S BL HELI S ohne BEC

Race-Copter-Controller

Der Graupner Ultra Control 30 A Race BL Heli S ist der ideale Controller für alle Multicopter, insbesondere aber für Renncopter im FPV-Racing. Das Modell 30 A Race vereint ein kompaktes Design, geringes Gewicht, extrem schnelle Reaktionszeiten und optimierte Einstellungen für Renncopter.

Auf dem Ultra Control 30 A ist die Open-Source-Software BLHeli S für Standard-Servoimpulse, Oneshot, Multishot und D-Shot 150, 300 und 600 vorinstalliert. Der Flugcontroller verwendet moderne 50-MHz-Silabs-Prozessoren. Die Taktfrequenz des Prozessors ist im Vergleich zu Vorgängermodellen doppelt so hoch. Dies garantiert höhere Maximalgeschwindigkeiten und präzises Timing bei hohen Geschwindigkeiten.

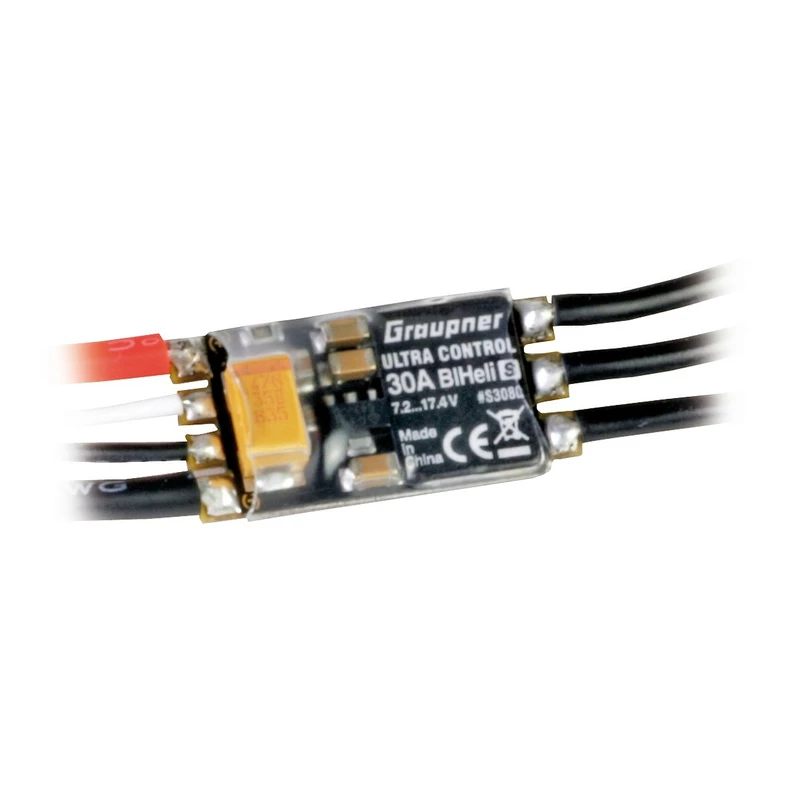

Die Leistungsstufe ist in einem 3,3 x 3,3 mm DFN-Gehäuse untergebracht. Die Halbleitertransistoren (FETs) weisen einen extrem niedrigen Innenwiderstand auf (typischerweise < 1 m?). Spezielle FET-Treiber gewährleisten einen effektiveren aktiven Leerlauf und eine bessere Kühlung der Ausgangsstufe.
Die verwendeten Keramik- und Tantalkondensatoren ermöglichen einen superschnellen Start und garantieren hohe Betriebssicherheit.

Der Regler verfügt über einen voraktivierten Damped-Light-Modus. Dies ermöglicht ein präziseres Flugverhalten.

Der Ultra Control 30 A Race erkennt normale (PPM) Empfangsimpulse, aber auch OneShot, Multishot oder D-Shot. Die Regler- und Servopfade sind bereits für die GR-18- und Racecopter-Einstellungen optimiert. Ein 100-mm-Empfängerkabel ist vorinstalliert.
Die maximale Drehzahl des 30 A Race beträgt 400.000 U/min für zweipolige Motoren.
Der 50-MHz-Silabs-30-A-Prozessor kann mit dem Graupner-Updatekabel (Art.-Nr. 7168.6) und dem mitgelieferten Adapter aktualisiert und programmiert werden.

Produktmerkmale

• Open-Source-BL-Heli-S Software
• 50-MHz-Silabs-Prozessor
• Hochwertige DFN-3,3x3,3-EP-FET-Leistungsstufen mit einem typischen Wert von unter 1 m?
• Spezielle FET-Treiber
• Keramik- und Tantalkondensatoren sowie eine Überspannungsschutzdiode
• PPM-Empfängerimpuls, OneShot-, Multishot- und D-Shot-Softwarefunktionen sind verfügbar
• Servopfade und Einstellungen optimiert für GR-18 und Race Copter

• Breite [mm]: 14 mm
• Gewicht mit Kabel [g]: 8 g
• Abmessungen ca.: 27 x 14 x 8
• Gewicht ohne Kabel: 4 g
• Höhe [mm]: 8 mm
• RDS am FET bei 25 °C: typ. < 1 m? W
• Taktfrequenz [kHz]: 24 kHz
• Abmessungen mit Kondensator: 27 x 14 x 8 mm
• Akkuanschluss: Kabel
• Anzahl der LiPo- und LiLo-Zellen: 2–4S
• Abmessungen ohne Kabel: 27 x 14 x 8 mm
• Länge [mm]: 27 mm
• Abmessungen [L x B x H in mm]: 27 x 14 x 8 mm
• Max. Dauerstrom: 30 A
• Motoranschluss: Lötanschluss
• Betriebsspannung: 7,4–14,8 V
• Einsatzbereich: Drohnenmodelle
• Bürstenlos: Ja
• Typ: ohne BEC
