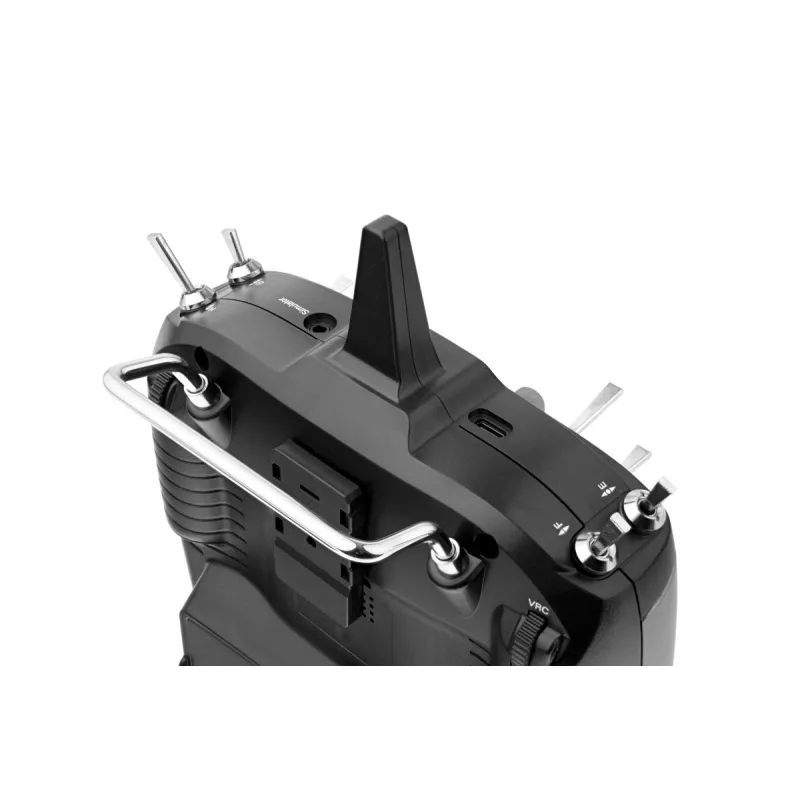

T16D-Sender mit R16F-Empfänger

Der T16D ist ein 16-Kanal-Computersender für Freizeitmodellbauer, mit dem Sie grundlegende Funktionen wie Größe und Richtung der Auslenkungen einstellen können. Darüber hinaus verfügt er über verschiedene Mischungen zur Steuerung einer breiten Palette von Modellen – motorisierte Kunstflugmodelle, Segelflugzeuge, Multikopter, Autos und andere Bodengeräte sowie Schiffe. Er kann mit einem internen HF-Teil mit FHSS-Übertragungssystem (wie die Pistolensender T8FB/T8S oder RadioLink R4GS/R6GS/R8X) arbeiten, ermöglicht aber auch den Anschluss externer ELRS- oder TBS Crossfire-HF-Module mit großer Reichweite. Er zeichnet sich durch ein praktisches, handliches Gehäuse mit klassischer, bewährter ergonomischer Anordnung der Bedienelemente aus.

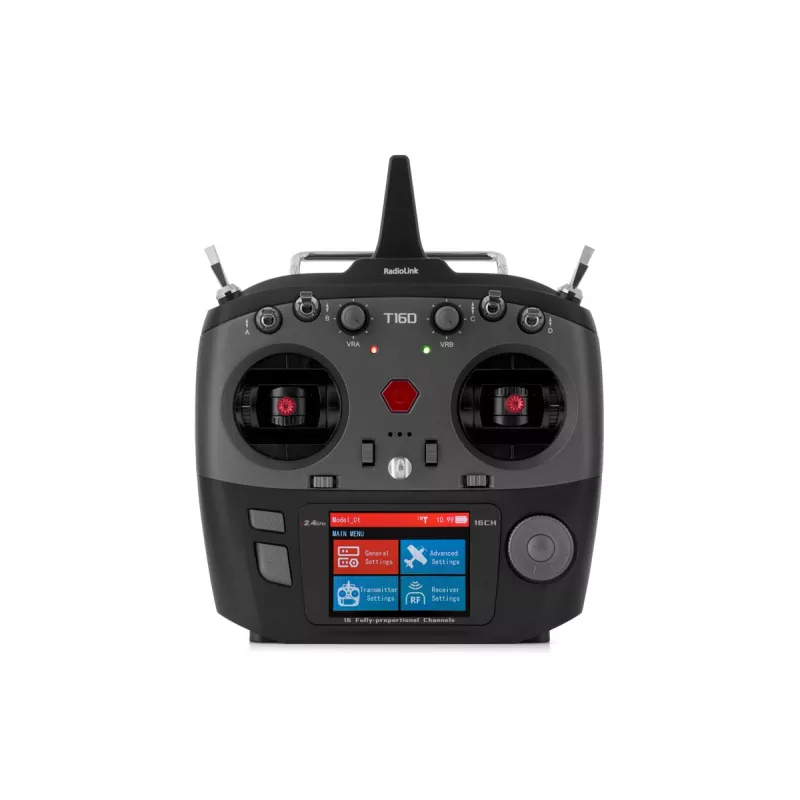

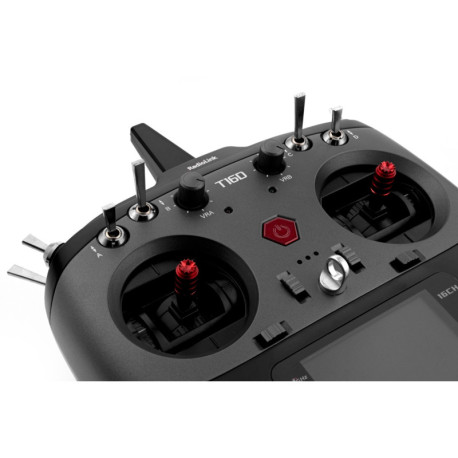

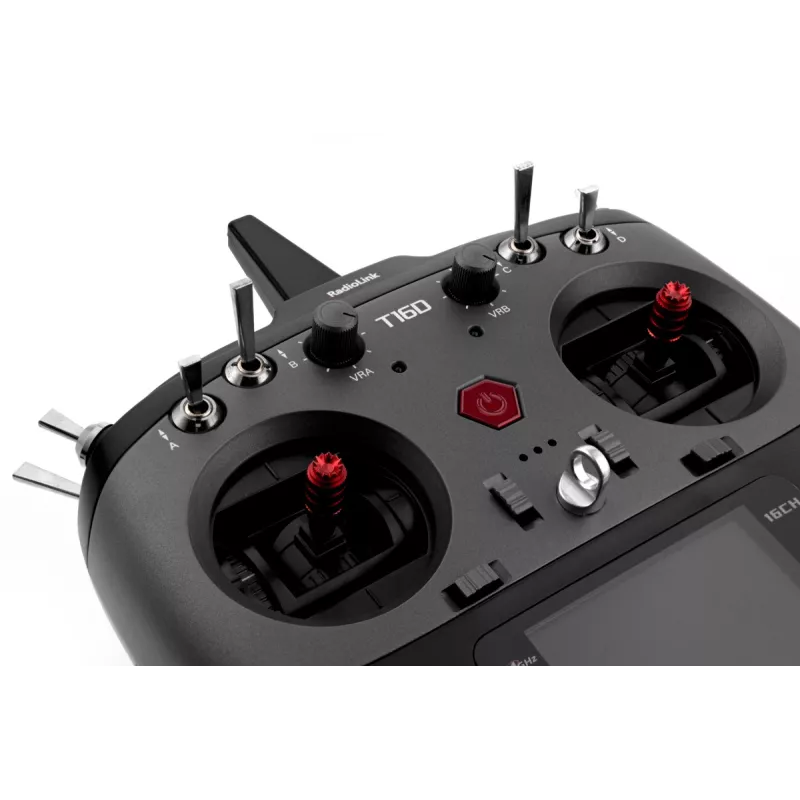

Steuerung: Die Hauptfunktionen werden über präzise Kreuzregler mit einstellbarer Neutralisierungsfederkraft und der Möglichkeit, die verriegelte Gashebelachse nach links oder rechts zu bewegen, gesteuert. Dadurch können die Betriebsarten der Kreuzregler 1-4 frei gewählt werden. Die digitalen Trimmungen verfügen über eine hörbare Stufe und eine Mittelstellung. Sie sind leicht exzentrisch angeordnet und leicht zu erreichen. Zusätzliche Kanäle lassen sich über zwei Drehknöpfe auf der Vorderseite und zwei Drehknöpfe mit Neutralisierung auf der Rückseite des Senders steuern; acht Schalter (drei Dreistellungs- und fünf Zweistellungsschalter) können als Kanalschalter oder zum Ein- und Ausschalten von Programmfunktionen dienen. Zur einfachen Programmierung dienen ein Tastenpaar, ein Programmierrad/-knopf sowie ein 2,8-Zoll-LCD-Farbdisplay mit einer Diagonale von 320×240 Pixeln. Der Sender verwendet das Betriebssystem FreeRTOS.

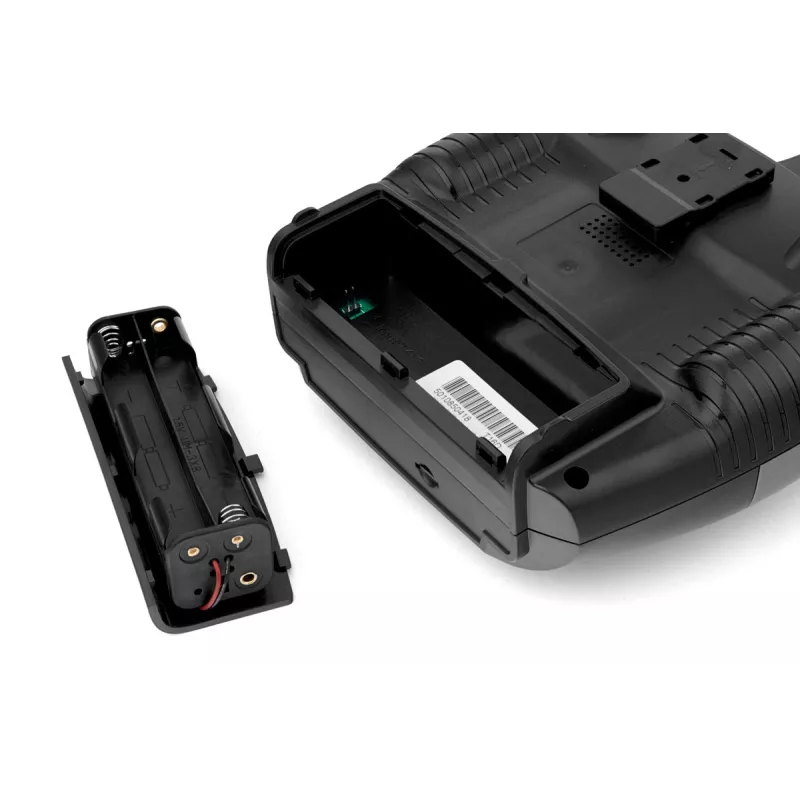

Senderstromversorgung: Der T16D ermöglicht die Nutzung verschiedener Stromversorgungsquellen: 8 Alkalibatterien oder NIMH-Akkus, die in die mitgelieferte Halterung eingesetzt werden, NiMH-Akkupacks mit 8 Zellen (Größe AA, AA) oder zwei- bis vierzellige LiPo-, Li-Ionen-Akkus. Die Stromversorgung über eine Powerbank über den USB-C-Anschluss ist ebenfalls möglich.

Übertragungssystem: Der T16D nutzt FHSS-Frequenzsprungverfahren, das hohe Reichweite, Zuverlässigkeit und Störfestigkeit gewährleistet. Für den internen HF-Teil können je nach RadioLink-Empfänger und Servotyp drei FHSS-Übertragungsprotokolle mit unterschiedlichen Übertragungsgeschwindigkeiten (14 ms für analoge Servos, 4 oder 3 ms für digitale Servos) ausgewählt werden. Bei Verwendung eines Telemetrieempfängers können Telemetriedaten vom Empfänger und ggf. auch vom angeschlossenen RadioLink-Flugcontroller übertragen werden. Für den Betrieb mit externen Modulen stehen die bidirektionalen Protokolle ELRS und CRSF V2 zur Verfügung.

Software: T16D bietet Programme für acht Modelltypen – klassische Flugzeuge, Segelflugzeuge/Deltas, Multikopter, Hubschrauber, Autos, Boote, Kettenfahrzeuge/Panzer und Roboter – und bietet gleichzeitig die Möglichkeit der Zusammenarbeit mit RadioLink-Steuergeräten für Flugzeuge, Drohnen, Fahrzeuge oder beispielsweise ein Fischerboot, einschließlich der entsprechenden Telemetrie.

• Speicher für 100 Modelle mit der Möglichkeit, Modelle zu kopieren und umzubenennen
• Systemeinstellungen (Displayhelligkeit, Kontrast und Hintergrundbeleuchtung, Menüsprache usw.)
• Wählbarer 1-4 D-Pad-Modus
• Servo-Monitor
• Umkehrung des Abweichungssinns
• Festlegen der Größe (Endpunkte) von Ablenkungen
• Servogeschwindigkeit
• Freie Zuordnung von Funktionen und Bedienelementen für die Kanäle 5-16
• 8 frei programmierbare Mixe mit wählbaren Wellenformen: linear, exponentiell, Polylinie, 9-Punkt-Kurve
• Umschaltbarer Steuergerätemodus (bis zu 17 Modi)
• 3 Flugmodi
• Zweifache Auslenkungen und wählbare Auslenkungskurve (exponentiell, gestrichelte Kurve, 9-Punkt-Kurve) für die Kanäle 1, 2 und 4
• Gaskurve (bis zu 9 Punkte)
• Gasvorwahl (Motorabschaltung bei Flugzeugen, Autorotation bei Hubschraubern)
• Mischung für Schmetterlingsschwanzoberflächen
• Mischung für Segelflugzeuge/Deltas
• Gyro-Gain-Fernsteuerungsmix (für RadioLink-Empfänger mit eingebautem Gyro)
• Kollektive Kurve des Hubschraubers
• Helikopter-Mischer (Taumelscheibe)
• Mix für Kettenfahrzeuge
• Feeder-Steuerung (nur mit R16F-Empfänger und RadioLink-Steuergerät mit GPS) ermöglicht die Einstellung der Segelroute in bis zu 100 Punkten
• Hilfs-ID: Ermöglicht die Steuerung mehrerer Modelle mit an einen Sender gekoppelten Empfängern, ohne die Modellspeicher wechseln zu müssen (Sie können beispielsweise mit einem Sattelschlepper mit einem beladenen Bagger losfahren; sobald Sie auf der Baustelle angekommen sind, legen Sie den Schalter um, um die Hilfs-ID zu aktivieren, und der Sender steuert nun den Bagger).
• 2 Timer
• Schalterzuweisungen
• Zuweisen von Sprachnachrichten zu einzelnen Schalterstellungen (Sie können eigene Sprachnachrichten für den Sender aufnehmen, die beispielsweise Flugmodi oder das Ausfahren des Fahrwerks ankündigen und diese den einzelnen Schalterstellungen zuordnen)
• Telemetrie-Sprachausgabe
• USB-C-Anschluss zum Aktualisieren der Sender-Firmware oder zur Steuerung des RC-Simulators auf dem PC (ab Version V1.7.1)
• Lehrer-Schüler-Buchse zur kabelgebundenen Verbindung von 2 RadioLink-Sendern

Telemetrie:

• Bei Verwendung des internen FHSS-HF-Teils und der RadioLink-Telemetrieempfänger stehen Informationen zur Empfängerversorgungsspannung und zur RSSI-Signalstärke zur Verfügung. Mit dem R16F-Empfänger ist es außerdem möglich, die Spannung beispielsweise eines Antriebsakkus bis 6S LiPo am Sender zu messen und anzuzeigen. Sie können auch Schwellenwerte für Warnsignale bei schwachem Signal oder niedriger Spannung festlegen. Bei Verwendung der RadioLink-Steuereinheit können Telemetriedaten von dieser Einheit angezeigt werden.
• Bei Verwendung eines externen HF-Moduls mit CRSF-Protokoll und dem entsprechenden Empfänger können Telemetriedaten von diesem Empfänger angezeigt werden.

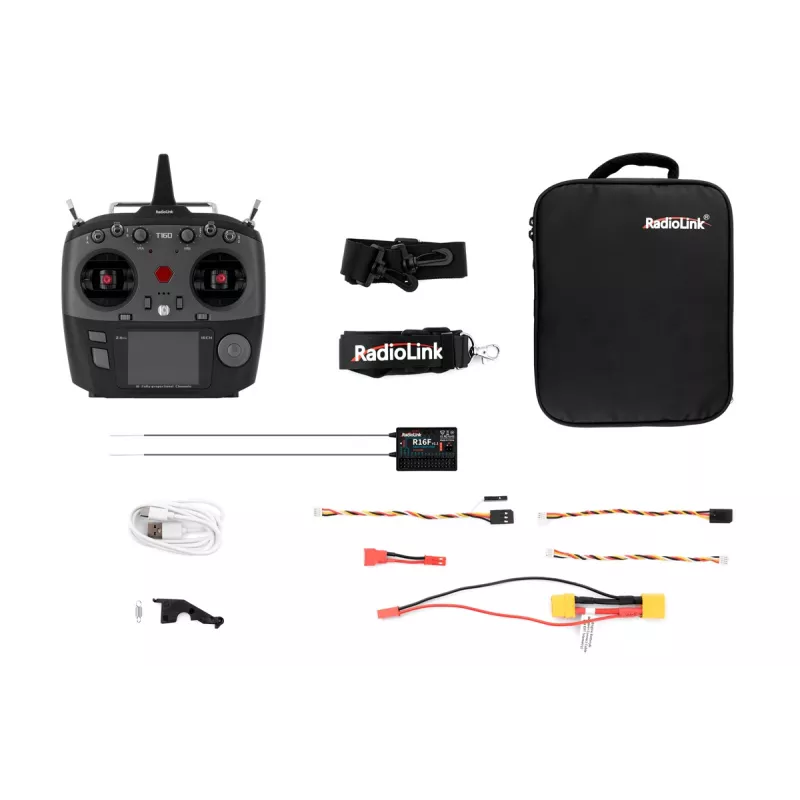

Das T16D RC-Kit enthält:

• T16D-Sender

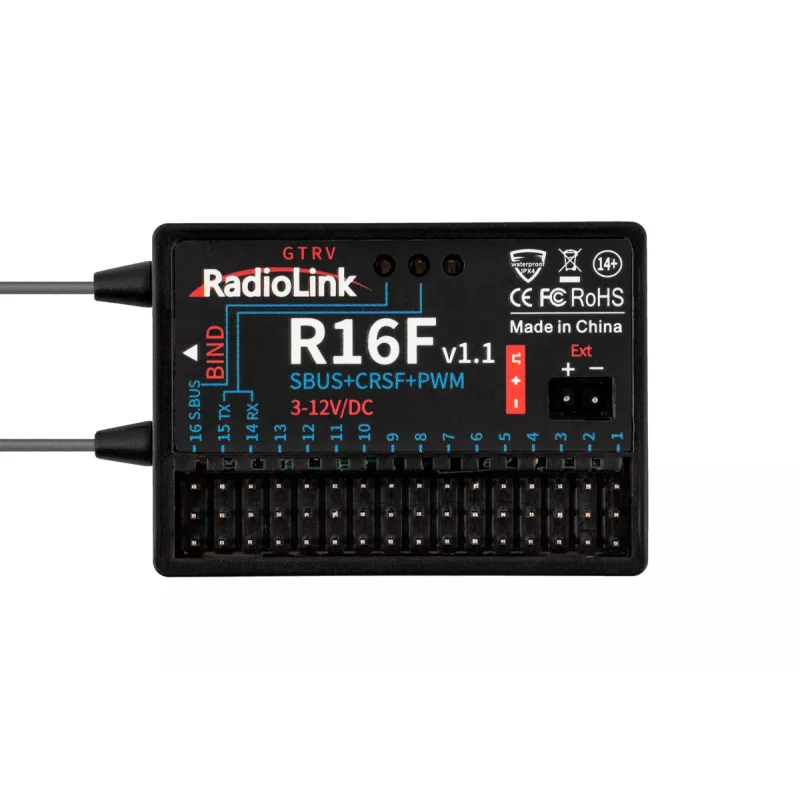

• R16F-Empfänger (Telemetrie)
• USB-C-Kabel
• TF-Karte (4G) (installiert in T16D)
• Telemetriekabel zur Spannungsmessung 1x
• R16F Mavlink-Verbindungskabel mit CrossFlight TELEM1
• Verbindungskabel R16F CH14+15 mit CrossFlight TELEM2
• R16F CH6-Anschlusskabel mit CrossFlight RC IN
• Gurt
• Querregleranbindung und Neutralisationsfeder
• Bedienungsanleitung
