Castle Engine 1406 2280ot / V senzored, Reg. Copperhead

Packungsinhalt

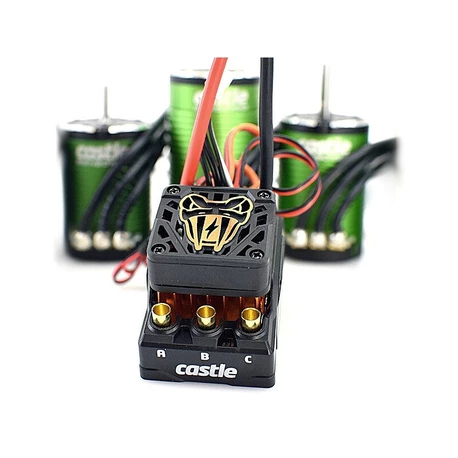

Das Paket enthält den Regler, den Motor, die Staubschutzkappe des Steckers für den Motorsensor, das CZ-Handbuch und das EN-Handbuch.

Eigenschaften

Der Copperhead Controller mit AC-Sensormotor 1406 2280rpm, für RC-Car-Modelle im Maßstab 1:10, ist die ideale Wahl für alle, die einen AC-Sensormotor im Modell wünschen. Dank des Sensor-Wechselstrommotors und der hochmodernen Elektronik des Controllers erhalten Sie hohe Leistung, Beschleunigung und Laufruhe auch bei niedrigen Geschwindigkeiten. Der Controller verfügt über eine sehr leistungsstarke BEC-Schaltung und es ist möglich, leistungsstarke High-Torque-Servos damit zu versorgen. Das komplett neue Design des Controllers wurde für mäßig anspruchsvolle Anwender geschaffen. Der Controller ist kraftvoll zwischen dem Sidewinder 4 und der extrem leistungsstarken Mamba X angesiedelt.

Die revolutionäre CRYO-DRIVE- Technologie steigert die Effizienz und senkt die Temperatur der Elektronik. Versorgungsspannung für diesen Combo 2S-4S LiPo . Das BEC ist auf 5,5 V oder 7,5 V einstellbar und verträgt auch einen Strom von 6 A.

Empfohlene Nutzung

Konstruktion

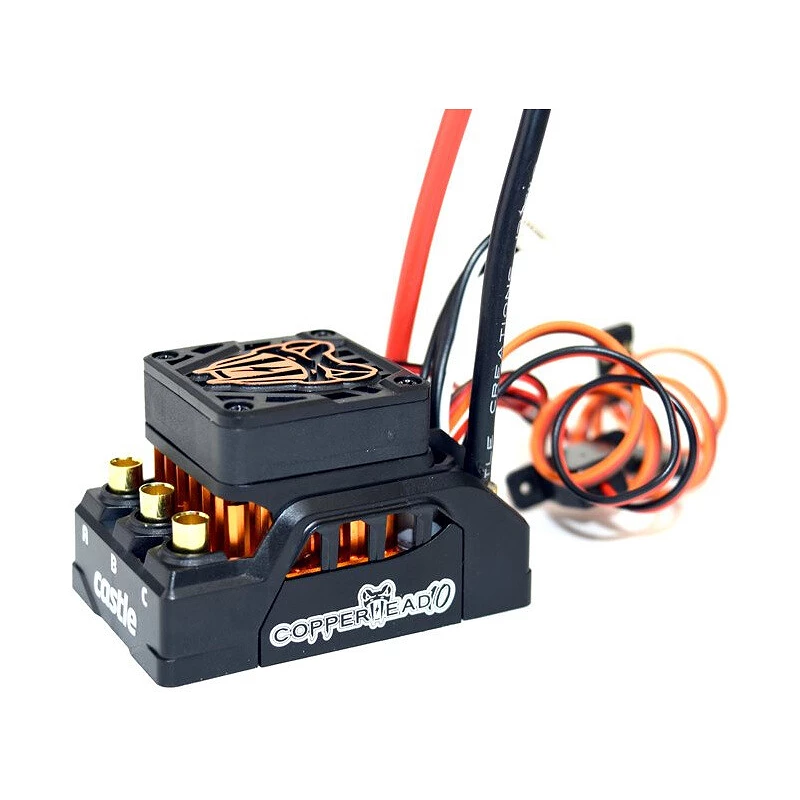

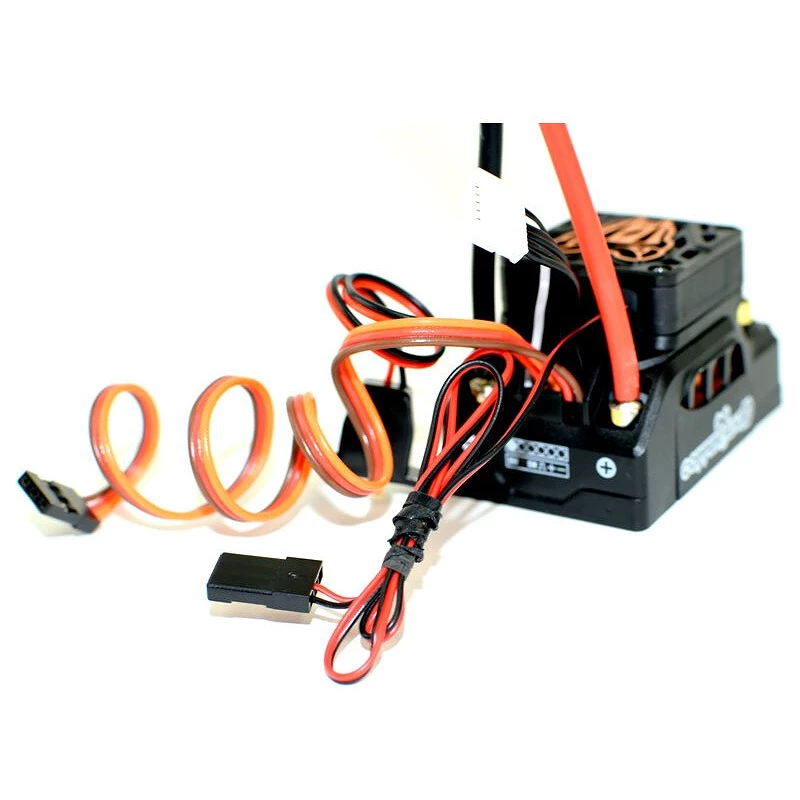

Die Elektronik des Controllers ist in einem robusten Gehäuse untergebracht und mit einem wasserdichten Epoxid vergossen. Dieses System minimiert das Risiko, dass Wasser in die Elektronik eindringt und fördert eine effiziente Wärmeübertragung. Modifizierte Kühlerlamellen maximieren den Luftstrom eines 30-mm-Lüfters. Der Lüfter ist nicht wasserdicht und kann bei Verwendung in nasser Umgebung entfernt werden. Der Controller ist außerdem mit vergoldeten Steckern für den Motoranschluss, LED-Anzeige und einem Schalter mit Gummiabdeckung (gegen das Eindringen von Schmutz) ausgestattet. Die Eingangsstromkabel sind verzinnt, es hängt von Ihnen ab, welchen Anschluss Sie im Modell haben.

Cryo-Drive-Technologie

Die größten Verluste treten beim Ein- und Ausschalten von Leistungstransistoren auf. Castle Creations hat eine völlig neue Software entwickelt, die die Schaltfrequenz von Leistungstransistoren reduziert. Das Ergebnis ist eine radikale Reduzierung der Verlustwärme sowohl in der Steuerung als auch im Motor selbst, eine höhere Effizienz und letztendlich längere Fahrzeiten.

SmartSense-Technologie

Der SmartSense-Modus ™ verwendet Motorsensoren zum Starten des Motors und sorgt für sanftes Starten, hervorragendes Drehmoment und Kontrolle bei niedrigen Drehzahlen. Sobald sich der Motor dreht, schaltet er ohne Sensor sanft in den effektiven Modus. Dadurch erhält das Modell mehr Energie, anstatt Wärme und Energie zu verschwenden.

Programmiermöglichkeiten

Die Steuerung kann über Sender (Grundeinstellungen), Castle Link USB Adapter, Castle Field Link oder B-Link Bluetooth eingestellt werden.

Über den Sender können nur grundlegende Parameter eingestellt werden. Komplette Einstellungen können über den Castle Link USB Adapter oder Castle Field Link vorgenommen werden.

DATA LOG Lite von Fahr- und Tonsignalisierung

Mit dem Controller können Sie grundlegende Daten aufzeichnen - Batteriespannung, Controller- und Motortemperatur, Motordrehzahl. Nach dem Rennen oder während der Testfahrten können Sie sich diese Daten am Computer ansehen und auswerten. Obwohl es sich nicht um eine Vollversion der Mamba X Extreme 1:10-Datenprotokollierungsfunktionen handelt, sind diese Parameter eine hervorragende Informationsquelle zur Maximierung der Leistung und Akkulaufzeit.

Der Controller unterstützt auch Tonsignalisierung. Anhand von Tonsignalen können Sie leicht erkennen, was mit dem Controller passiert.

Telemetrie für Sender

Durch Anschließen des Telektretry Telemetry Link Spektrum XBUS Adapters (separat erhältlich) erhalten Sie die komplette Telemetrie des Controllers, die Sie auf Spektrum-Sendern einsehen können. Sie können die gleiche Funktion für Futaba-Sender erhalten, indem Sie den Futaba S.BUS2 Telemetry Link-Adapter kaufen. Die Funktion muss über das Programm Castle Link aktiviert werden.

Reglereigenschaften

• Netzteil 2S-4S LiPo (max. 16,8 V)
• Unterstützte Motoren: AC sensorless und sensor, DC
• Leistungsstarkes integriertes BEC 5,5 V oder 7,5 V (Peak 6A), werkseitig 5,5 V
• CRYO-DRIVE-Technologie ™
• Robustes Gehäuse
• Kühler
• Geregelter Lüfter 30 mm
• Kompatibel mit S.BUS2 Telemetry Link
• Wasserdichte Konstruktion
• Möglichkeit zum Aufzeichnen von Datenprotokollen (Lite)
• Akustische Warnungen für eine einfache Diagnose
• Einstellungen über Sender
• Einstellungen und Updates über Castle Link USB oder Castle Field Link (Programmierkarte)

Bau von AC-Motoren Motoren

Der Vorteil von Castle AC-Motoren ist ein besonders hoher Wirkungsgrad und bei Verwendung eines Sensorcontrollers ein subtiler Vorteil ab Nulldrehzahl . Sensormotoren können daher sowohl für schnell- als auch für langsam fahrende Modelle, wie zum Beispiel Crawler oder Expeditions-RC-Car-Modelle, empfohlen werden.

Der Stator (fester äußerer Teil des Motors) besteht aus gegeneinander isolierten Eisenblechen der Dicke. Die Statorwicklung ist gegen Feuchtigkeit imprägniert und wird durch eine spezielle Vergussmasse definiert. Die Wicklungsanschlüsse bestehen aus massiven Bändern.

Der Rotor (rotierender Innenteil des Motors) besteht aus einer gehärteten Stahlwelle, in die Neodym-Magnete eingeklebt sind. Zur Erhöhung der Festigkeit ist der Rotor mit Kevlar-Gewebe und einem Zweikomponenten-Kleber umflochten. Ein weiterer Satz von 4 Magneten wird verwendet, um die Rotorposition zu messen. Der Rotor wird zwischen den Lagern durch eine ringförmige Blattfeder definiert.

In den Aluminiumflächen befinden sich hochwertige Kugellager, in der Rückseite sind Hallsensoren zur Erfassung der Rotorlage und ein Temperatursensor zur Messung der Innentemperatur des Motors montiert. / p>

Motoreigenschaften

• Netzteil 2-4S LiPo
• Geschwindigkeit 2280Kv (max. 100.000 U/min)
• Gehärteter Schaft 3,17 mm, Länge 15 mm
• 4mm Stecker (Stift)
• Abmessungen o36 x 49,5 mm
• Gewicht 197 g
• Befestigungslöcher M3
