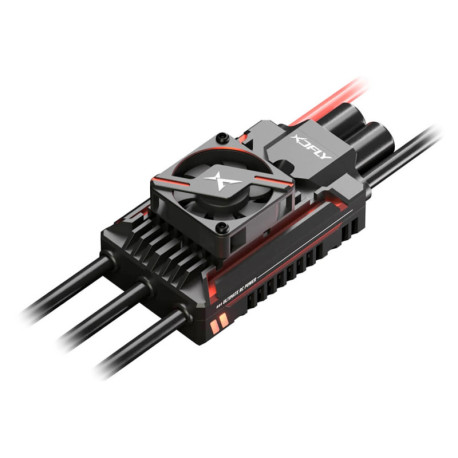

XDFly HPro 195A HV SBEC

Die XDFly HPro-Serie umfasst programmierbare Mikroprozessorsteuerungen der Spitzenklasse für bürstenlose, sensorlose Wechselstrommotoren. Sie basieren auf modernster Halbleitertechnologie und zeichnen sich durch hervorragende Leistung sowie umfangreiche Programmier- und Einstellmöglichkeiten aus. Die Steuerung dient der Drehzahlregelung von Wechselstrommotoren in Hubschrauber- oder Flugzeugmodellen, die mit LiPo-, Li-Ion- oder LiFe-Akkus betrieben werden. Die Steuerungen sind auf hohe Langzeitbelastbarkeit und Langlebigkeit ausgelegt, wie sie im Wettbewerbs- und Hochleistungsbereich gefordert sind. Für Hubschrauber bieten sie eine fortschrittliche Drehzahlregelung mit zahlreichen einstellbaren Parametern. Ausgestattet mit einem leistungsstarken SBEC-Schaltregler mit einstellbarer Ausgangsspannung versorgt die Steuerung Empfänger und Servos über den Antriebsakku. Für eine einfache Einrichtung des Controllers verwenden Sie die spezielle Multifunktions-LCD-Programmierbox XDFly oder das Bluetooth-Modul zur Anbindung an mobile Anwendungen (separat erhältlich).

XDFly HPro 195A HV SBEC

Hochwertiger programmierbarer 195-A-Wechselstrom-Controller für Hubschraubermodelle der 600er- und 700er-Klasse sowie Flugzeugmodelle.

BESCHREIBUNG UND FUNKTIONEN DES CONTROLLERS

• Geeignet für die meisten Flugzeug-Wechselstrommotoren, die mit 6-14S LiPo/Li-Ion/LiFe-Akkus betrieben werden.
• Hochleistungs-Mikroprozessor für präzise Drehzahlregelung (konstante Drehzahl) und sanften Anlauf.
• Synchron-Gleichrichtungstechnologie verbessert das Ansprechverhalten des Gashebels und die Leistungsstufensteuerung deutlich. Effizienz, reduziert die Reglertemperatur.
• Leistungsstarker Schaltnetzteil-Stabilisator BEC mit einer im Bereich von 6–12 V einstellbaren Ausgangsspannung und einer Belastbarkeit von 10 A Dauerstrom/35 A Spitzenstrom.
• Umfangreiche Programmiermöglichkeiten mit einer breiten Palette an einstellbaren Funktionen und Parametern. Flugmodi: Hubschrauber (Ext Governor), Hubschrauber (Store Governor), Flugzeug. Das Reglerprogramm mit einstellbaren P/I-Reglerparametern sorgt für eine hervorragende Drehzahlkonstanz und garantiert eine stabile Hauptrotordrehzahl auch bei plötzlichen Laständerungen. Der Flugdatenschreiber zeichnet während des Fluges Geschwindigkeit, Minimalspannung und Maximaltemperatur auf. Ein unabhängiger Ausgang für Drehzahlmessersignale im Hubschraubermodus ermöglicht im Flugzeugmodus die Umkehrung der Motordrehrichtung für effektives Bremsen nach der Landung. Eine spezielle Programmierbuchse dient zur Programmierung des Controllers oder zur Einstellung von Parametern mithilfe der XDFly Multifunktions-LCD-Programmierbox oder des XDFly Bluetooth®-Moduls. Der Controller unterstützt die drahtlose Parametereinstellung per Mobil-App sowie die Sender Mikado VBCT/E, Rotorflight2 und Jeti.
• Der Telemetrieausgang ist kompatibel mit Mikado VBCT/E, Rotorflight2, Futaba SBUS2, Jeti, MSH Brain und iKon und ermöglicht die Echtzeit-Datenüberwachung.
• Ein Lüfter sorgt für optimale Kühlung auch unter hoher Last.
• Zahlreiche Schutzfunktionen: Schutz vor anormaler Versorgungsspannung beim Einschalten, Anlaufkontrolle, Temperaturüberwachung, Ausfall des Drosselsignals, Überlastung, Unterspannung und Überstrom.

PROGRAMMIERBARE FUNKTIONEN

• Flugmodus: Programme für Flugzeuge, Hubschrauber (mit externem oder ohne Regler) oder Hubschrauber (mit internem Store-Regler) wählbar.
• Spannungsschutz: Der Schwellenwert des Spannungsschutzes ist im Bereich von 2,7–3,6 V/Zelle einstellbar. Kann auch vollständig abgeschaltet werden.
• Timing: Automatisch oder einstellbar im Bereich von 0–30°.
• BEC-Spannung: Die SBEC-Spannung des Leistungsstabilisators ist im Bereich von 6,0–12,0 V in 0,2-V-Schritten einstellbar.
• Motordrehrichtung: Im Uhrzeigersinn/Gegen den Uhrzeigersinn.
• Reglerparameter P: Bestimmt die Fähigkeit des Reglers, eine stabile Drehzahl zu halten.
• Reglerparameter I: Bestimmt das dynamische Ansprechverhalten des Reglers.
• Beschleunigung: Einstellbare Werte: Schnell; Normal; Langsam; Sehr langsam.
• Automatische Neustartzeit: Nur im ESC Store Governor-Modus. Wenn Sie den Gashebel von einer Position über 30 % auf eine beliebige Position zwischen 25 % und 30 % und dann wieder über 30 % bewegen, bevor die voreingestellte automatische Neustartzeit abgelaufen ist, überspringt der Motor den Sanftanlauf und beschleunigt schnell auf einen Wert, der dem aktuellen Signal im Gaskanal entspricht, und startet vollständig neu. Wenn der Gashebel unter 25 % liegt oder sich länger als die voreingestellte automatische Neustartzeit zwischen 25 % und 30 % befindet, wird der automatische Neustart abgebrochen.
• Anfangsleistung: Einstellbare Werte: Niedrig; Mittel; Hoch.
• Bremsentyp: Legt die Propellerbremsfunktion für Flugzeugmodelle fest – normal oder umgekehrt (ermöglicht das Aktivieren der Motorumkehr über einen zusätzlichen Kanal mit Schalter).
• Bremsintensität: Einstellbar im Bereich von 0–100 % in 1-%-Schritten.
• SR-Funktion: Die Synchrongleichrichtungsfunktion ermöglicht einen effizienteren Betrieb des Controllers bei geringerem Verbrauch und verlängert so die Flugzeit.
• Kapazitätskorrektur: Stimmt der vom Controller aufgenommene Wert nicht mit dem tatsächlichen Stromverbrauch überein, kann die Kapazitätskorrektur diese Diskrepanz ausgleichen.
• LED-Farbe: Wählen Sie die Farbe der Anzeige-LED.
• Lüfter: Schaltet die intelligente Lüfterfunktion für Controller mit Lüfter ein/aus.
• Anzahl der Motorpole: Zur Berechnung der Motordrehzahl.
• Anzahl der Zähne am Ritzel: Zur Berechnung des Übersetzungsverhältnisses und der Motordrehzahl.
• Anzahl der Zähne am Hauptzahnrad: Zur Berechnung des Übersetzungsverhältnisses und der Motordrehzahl

Das Controller-Kit beinhaltet: XDFly HPro 195A HV SBEC-Controller mit Lüfter, Telemetrie-Anschlusskabel, Anleitung.
