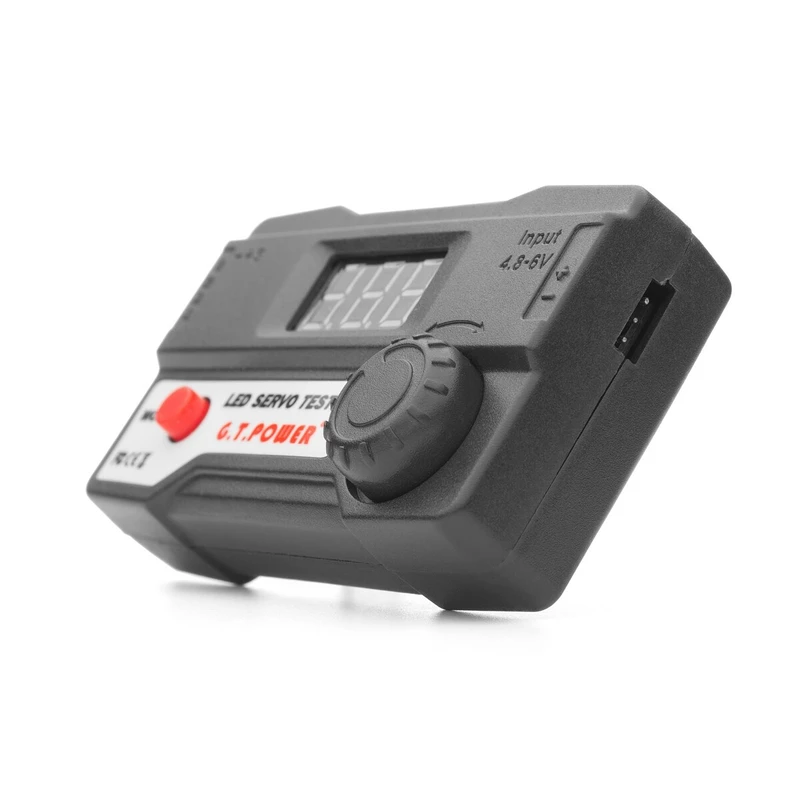

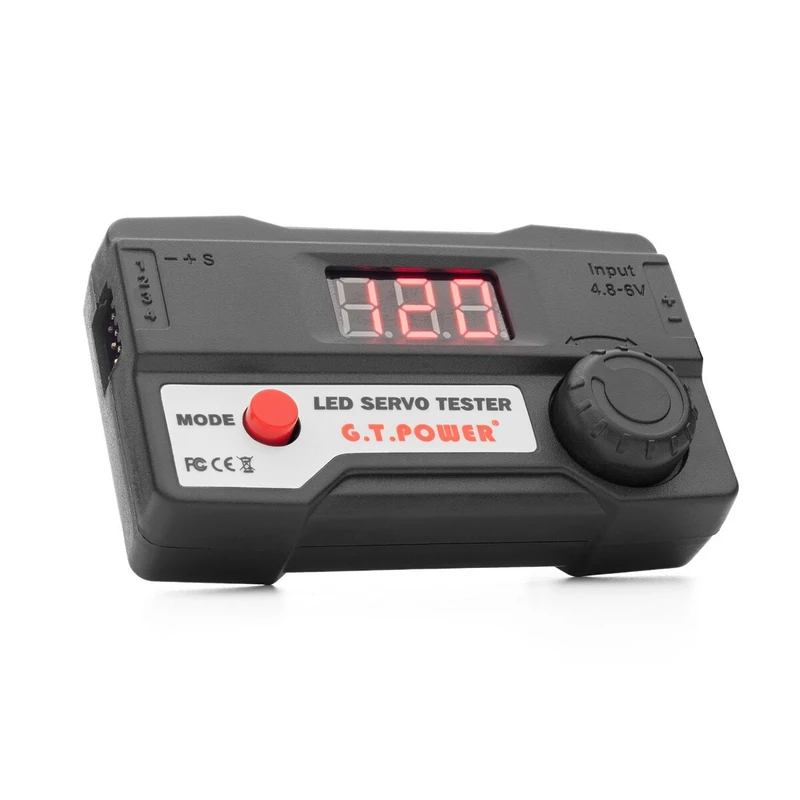

LED-Servo-Tester

Miniatur-Servotester zur gleichzeitigen Einstellung von bis zu 4 Servo-Neutralstellungen und zum manuellen oder automatischen Testen von Servobetriebs- oder elektronischen Drehzahlregelungsfunktionen durch Anzeige der Steuerimpulsbreite auf dem dreistelligen LED-Display. Der LED-Servotester erzeugt ein Steuersignal mit Impulsen mit einer Wiederholrate von 50 Hz (20 ms) mit einer logischen "1" von 3,3 V und verfügt über drei Grundbetriebsarten, die durch einen Knopf geschaltet werden:

• Manuelle Positionierung der Servoposition mittels Drehknopf (Steuerimpulsbreite 700-2300 _s).
• Einstellung der Neutralposition - Steuerimpulsbreite 1500 _s (1,5 ms).
• Automatisches Testen der Servobewegung (Bereich der Steuerimpulsbreiten 800-2200 _s).

Für die Servoservo-Stromversorgung benötigen Sie eine 4-5-zellige NiMH / NiCd-Batterie oder einen UBEC (5-6 V) -Leistungsstabilisator. Beim Testen von BEC-Drehzahlreglern ist keine zusätzliche Stromversorgung erforderlich. Im Fall von Nicht-BEC ("Opto") - Reglern muss eine externe Stromquelle an die Servoeinheit angeschlossen werden, um Wartungsarbeiten durchzuführen.

Packungsinhalt : LED Servotester, Anleitung.
